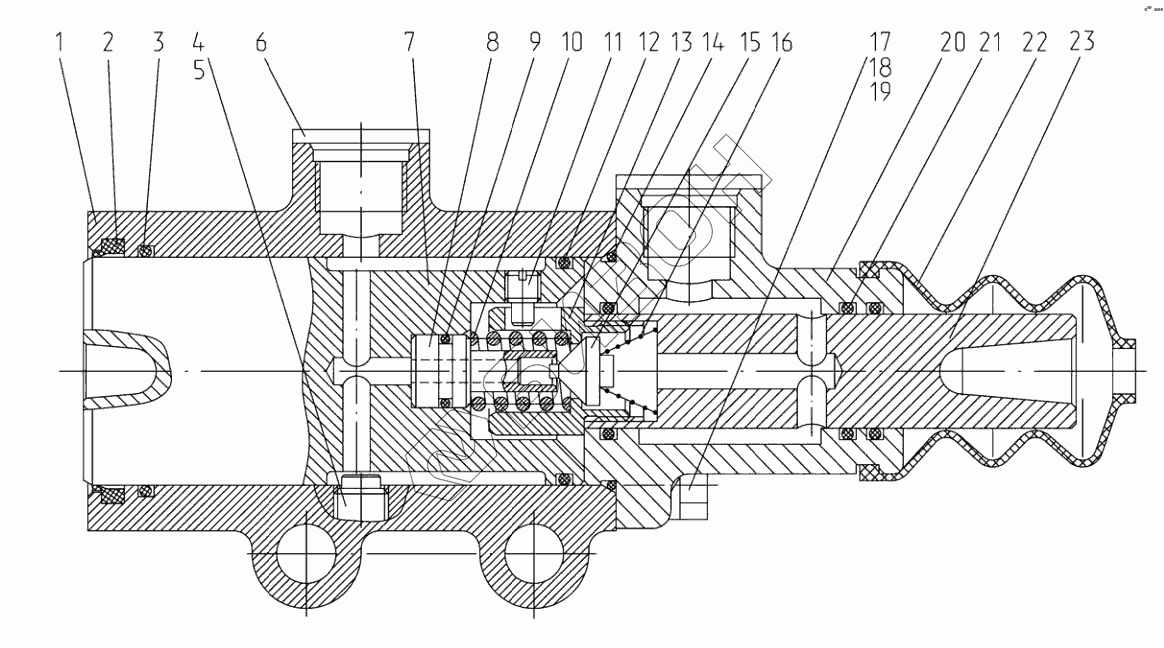

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Гидроусилитель 2022-1602510
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2022-1602510 | 2022-1602510 | Гидроусилитель |
Загрузка ...
|
|
| 1 | 2022-1602511 | Корпус |
Загрузка ...
|
|
| 2 | DA22WD2200500-Z201 | Грязесъемник Scraper |
Загрузка ...
|
|
| 3 | 050-055-30-1-4 | Кольцо |
Загрузка ...
|
|
| 4 | 2022-1602517 | Болт стопорный |
Загрузка ...
|
|
| 5 | 009-012-19-1-4 | Кольцо |
Загрузка ...
|
|
| 6 | Р75-090А | Заглушка (технологическая) |
Загрузка ...
|
|
| 7 | 2022-1602524 | Поршень |
Загрузка ...
|
|
| 8 | 2022-1602532 | Шток |
Загрузка ...
|
|
| 9 | 012-016-25-2-4 | Кольцо |
Загрузка ...
|
|
| 10 | 2022-1602522 | Пружина |
Загрузка ...
|
|
| 11 | 2022-1602518 | Винт стопорный |
Загрузка ...
|
|
| 12 | 045-050-30-1-4 | Кольцо |
Загрузка ...
|
|
| 13 | 2022-1602554 | Шток |
Загрузка ...
|
|
| 14 | 048-052-25-2-4 | Кольцо |
Загрузка ...
|
|
| 15 | 2022-1602516 | Клапан |
Загрузка ...
|
|
| 16 | 2022-1602838 | Пружина |
Загрузка ...
|
|
| 17 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 18 | БолтМ8-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 20 | 2022-1602512 | Крышка |
Загрузка ...
|
|
| 21 | 025-030-30-1-4 | Кольцо |
Загрузка ...
|
|
| 22 | 142-1602543 | Чехол защитный |
Загрузка ...
|
|
| 23 | 2022-1602544 | Толкатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
