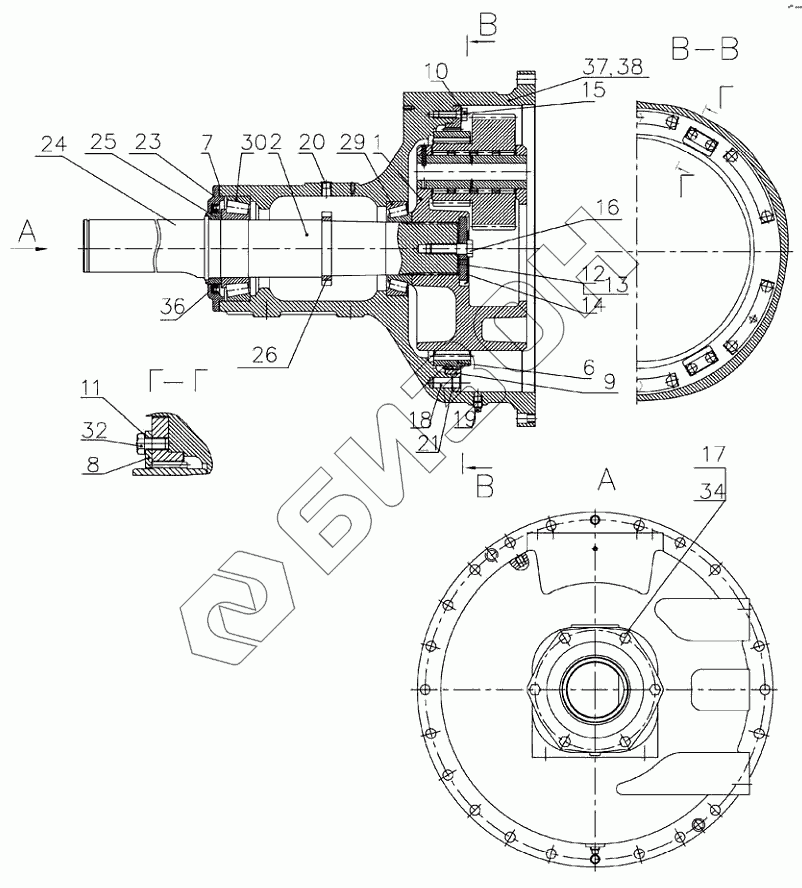

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Конечная передача. Водило.
1
6
7
8
9
10
11
12
13
14
15
16
17
18
19
21
23
24
26
29
30
32
34
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2522-2407500-А-01 | 2522-2407500-А-01 | Конечная передача правая |
Загрузка ...
|
|
| 2522-2407500-А | 2522-2407500-А | Конечная передача левая |
Загрузка ...
|
|
| 1 | 2522-2407535 | Водило |
Загрузка ...
|
|
| 6 | 2522-2405050 | Шестерня ведомая |
Загрузка ...
|
|
| 7 | 2522-2407029 | Прокладка |
Загрузка ...
|
|
| 8 | 2522-2407501 | Упор |
Загрузка ...
|
|
| 9 | 2522-2407502 | Ступица эпицикла |
Загрузка ...
|
|
| 10 | 2522-2407503 | Пластина |
Загрузка ...
|
|
| 11 | 2522-2407504 | Пластина |
Загрузка ...
|
|
| 12 | 2522-2407506 | Прокладка |
Загрузка ...
|
|
| 13 | 2522-2407506-01 | Прокладка |
Загрузка ...
|
|
| 14 | 2522-2407507 | Шайба |
Загрузка ...
|
|
| 15 | 2022-24075050 | Болт |
Загрузка ...
|
|
| 16 | 2522-2407511 | Болт |
Загрузка ...
|
|
| 17 | 1221-2407505 | Болт |
Загрузка ...
|
|
| 18 | 1221-2407512 | Штифт |
Загрузка ...
|
|
| 19 | ПробкаПККГ3/8dm | Пробка ПК КГ 3/8dm |
Загрузка ...
|
|
| 21 | Кольцо54.38.619 | Кольцо 54.38.619 |
Загрузка ...
|
|
| 23 | 2522-2407028 | Крышка |
Загрузка ...
|
|
| 24 | 2522-24017082-А1 | Полуось в сборе с втулкой |
Загрузка ...
|
|
| 26 | 1221-2407509 | Диск зубчатый |
Загрузка ...
|
|
| 29 | 7520А | Подшипник |
Загрузка ...
|
|
| 30 | 7522А | Подшипник |
Загрузка ...
|
|
| 32 | БолтM12-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 34 | Шайба14ОТ | Шайба |
Загрузка ...
|
|
| 36 | Манжета2.2-135х160-1 | Манжета |
Загрузка ...
|
|
| 37 | 2522-2407018 | Рукав левый |
Загрузка ...
|
|
| 38 | 2522-2407018-01 | Рукав правый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
