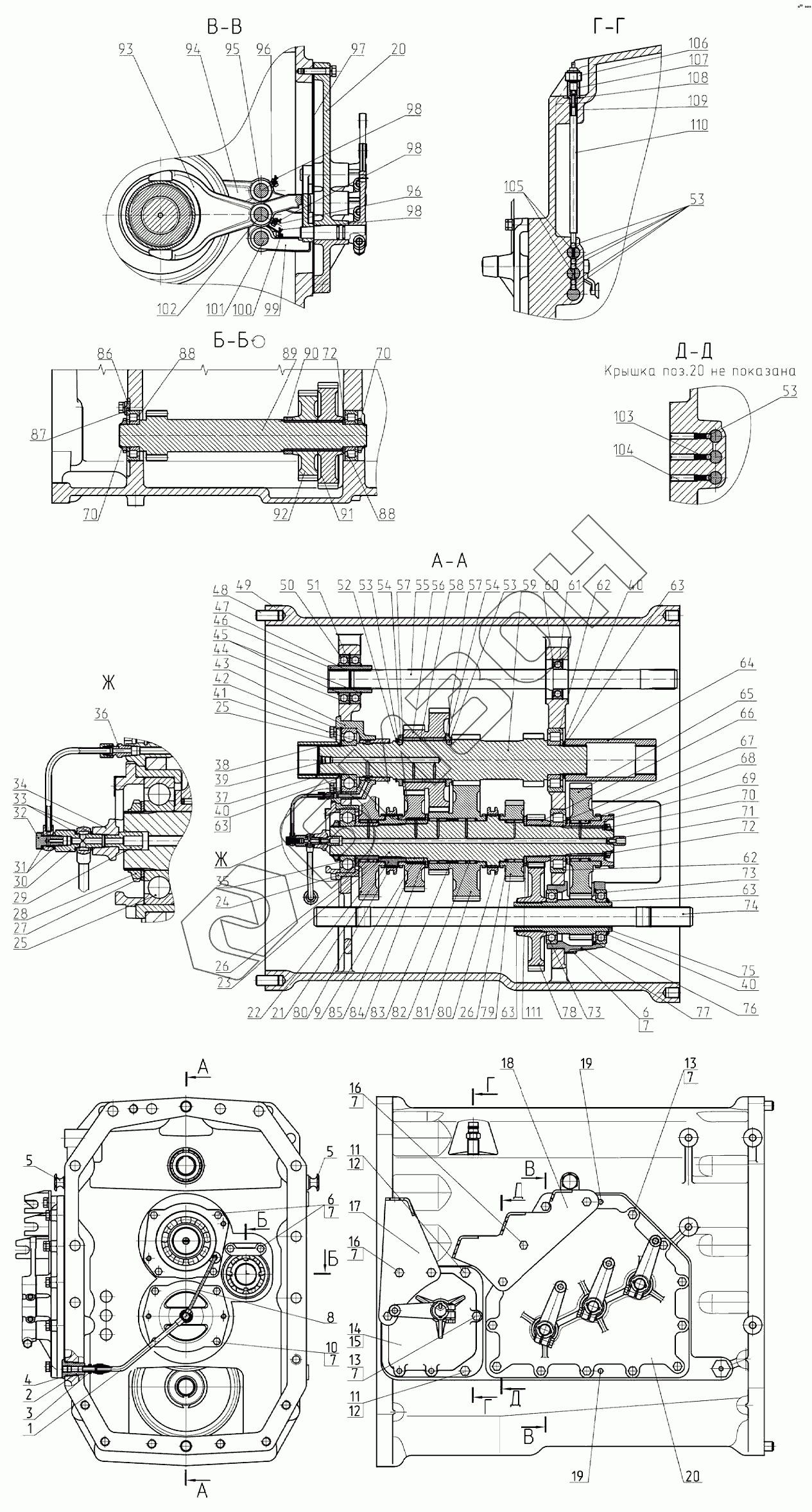

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Коробка передач
1
2
3
4
5
5
6
6
7
7
7
7
7
7
7
8
9
10
11
11
12
12
13
13
14
15
16
16
17
18
19
19
20
20
21
22
23
24
25
25
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
53
53
54
54
55
56
57
57
58
59
60
61
62
62
63
63
63
63
63
64
65
66
67
68
69
70
70
70
71
72
72
73
73
74
75
76
77
78
79
80
80
81
82
83
84
85
86
87
88
88
89
90
91
92
93
94
95
96
96
97
98
98
98
99
100
101
102
103
104
105
106
107
108
109
110
111
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2823-1700010-А | 2823-1700010-А | Коробка передач |
Загрузка ...
|
|
| 1 | 2822-1701210 | Трубопровод |
Загрузка ...
|
|
| 2 | 2822-1701109 | Штуцер |
Загрузка ...
|
|
| 3 | 70-2409037 | Штуцер |
Загрузка ...
|
|
| 4 | Кольцо027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 5 | 50-1002318-Б | Рым |
Загрузка ...
|
|
| 6 | БолтМ10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 7 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 8 | 2822-1701215 | Трубопровод |
Загрузка ...
|
|
| 9 | КК85х93х40Д | Подшипник |
Загрузка ...
|
|
| 10 | БолтМ10-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | 50-1702092 | Болт призонный М12х42 |
Загрузка ...
|
|
| 12 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 13 | БолтМ10-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 14 | 3022-1702040 | Крышка |
Загрузка ...
|
|
| 15 | 3022-1702046 | Прокладка |
Загрузка ...
|
|
| 16 | БолтМ10-6gх55.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | 3022-1702095 | Кронштейн |
Загрузка ...
|
|
| 18 | 3022-1702090 | Кронштейн |
Загрузка ...
|
|
| 19 | ШЦК10х25 | Штифт |
Загрузка ...
|
|
| 20 | 3022-1702020 | Крышка |
Загрузка ...
|
|
| 21 | 2822-1701114 | Втулка |
Загрузка ...
|
|
| 22 | 2822-1701113 | Шестерня |
Загрузка ...
|
|
| 23 | 2823-1701112 | Вал |
Загрузка ...
|
|
| 24 | 3022-1701127 | Стакан |
Загрузка ...
|
|
| 25 | SKF6312 | Подшипник |
Загрузка ...
|
|
| 25 | SNR6312 | Подшипник |
Загрузка ...
|
|
| 26 | 664915Е(К75х86х40) | Подшипник |
Загрузка ...
|
|
| 27 | 1520-1701051 | Шайба |
Загрузка ...
|
|
| 28 | 2823-1701049 | Гайка |
Загрузка ...
|
|
| 29 | 2822-1701053 | Дроссель |
Загрузка ...
|
|
| 30 | 2822-1702114 | Штуцер |
Загрузка ...
|
|
| 31 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 32 | 36-1104787 | Болт |
Загрузка ...
|
|
| 33 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 34 | 2822-1701108 | Крышка |
Загрузка ...
|
|
| 35 | 2822-1701116 | Втулка |
Загрузка ...
|
|
| 36 | 80-1701549 | Штуцер |
Загрузка ...
|
|
| 37 | 2522-1701048 | Втулка |
Загрузка ...
|
|
| 38 | КольцоС56 | Кольцо С56 |
Загрузка ...
|
|
| 39 | 80-1701063 | Пробка |
Загрузка ...
|
|
| 40 | 3022-1701033 | Шайба |
Загрузка ...
|
|
| 41 | 86-1802083-А | Кольцо |
Загрузка ...
|
|
| 42 | КольцоС130 | Кольцо |
Загрузка ...
|
|
| 43 | 2522-1701105-А1 | Стакан |
Загрузка ...
|
|
| 44 | Кольцо2С100 | Кольцо 2С100 |
Загрузка ...
|
|
| 45 | Кольцо2С55 | Кольцо 2С55 |
Загрузка ...
|
|
| 46 | 2823-1701162 | Втулка |
Загрузка ...
|
|
| 47 | КольцоС35 | Кольцо С35 |
Загрузка ...
|
|
| 48 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 49 | 2823-1701025-А2 | Корпус |
Загрузка ...
|
|
| 50 | 211АУШ1 | Подшипник |
Загрузка ...
|
|
| 51 | 2823-1701026 | Шайба |
Загрузка ...
|
|
| 52 | 2822-1701178 | Кольцо |
Загрузка ...
|
|
| 53 | Шарик10,0-60 | Шарик 10,0-60 |
Загрузка ...
|
|
| 54 | 2822-1701106 | Втулка |
Загрузка ...
|
|
| 55 | 2823-1701163 | Вал |
Загрузка ...
|
|
| 56 | 2822-1701103 | Блок зубчатых колес |
Загрузка ...
|
|
| 57 | 2822-1701147-А | Втулка |
Загрузка ...
|
|
| 58 | 664715Д1 | Подшипник |
Загрузка ...
|
|
| 59 | 2822-1701102 | Вал |
Загрузка ...
|
|
| 60 | КольцоC80 | Кольцо C80 |
Загрузка ...
|
|
| 61 | 208А | Подшипник |
Загрузка ...
|
|
| 62 | 692312КМ | Подшипник |
Загрузка ...
|
|
| 63 | Кольцо2С60 | Кольцо |
Загрузка ...
|
|
| 64 | 3022-1701048 | Втулка |
Загрузка ...
|
|
| 65 | 2822-1701126 | Шестерня |
Загрузка ...
|
|
| 66 | 2823-1701136-А | Шестерня |
Загрузка ...
|
|
| 67 | 2822-1701123 | Втулка |
Загрузка ...
|
|
| 68 | 664714Е | Подшипник |
Загрузка ...
|
|
| 69 | 3022-1701124 | Втулка |
Загрузка ...
|
|
| 70 | 80-1701045 | Гайка |
Загрузка ...
|
|
| 71 | 80-1701053 | Дроссель |
Загрузка ...
|
|
| 72 | 80-1601082 | Шайба |
Загрузка ...
|
|
| 73 | 212АУШ1 | Подшипник |
Загрузка ...
|
|
| 74 | 2522-1802040 | Вал |
Загрузка ...
|
|
| 75 | 2822-1701132 | Вал |
Загрузка ...
|
|
| 76 | Кольцо2С110 | Кольцо 2С110 |
Загрузка ...
|
|
| 77 | 2823-1701134 | Стакан |
Загрузка ...
|
|
| 78 | 2823-1701133-А | Шестерня |
Загрузка ...
|
|
| 79 | 3022-1701121 | Шестерня |
Загрузка ...
|
|
| 80 | 112-1701316 | Муфта |
Загрузка ...
|
|
| 81 | 2822-1701111 | Блок зубчатых колес |
Загрузка ...
|
|
| 82 | 664916Е | Подшипник |
Загрузка ...
|
|
| 83 | 2822-1701148 | Втулка |
Загрузка ...
|
|
| 84 | 2822-1701118 | Втулка |
Загрузка ...
|
|
| 85 | 2822-1701137 | Шестерня |
Загрузка ...
|
|
| 86 | 3022-1701146 | Планка |
Загрузка ...
|
|
| 87 | 80-1701396 | Кольцо |
Загрузка ...
|
|
| 88 | 692309КМ | Подшипник |
Загрузка ...
|
|
| 89 | 3022-1701142 | Вал |
Загрузка ...
|
|
| 90 | 3022-1701149 | Втулка |
Загрузка ...
|
|
| 91 | 3022-1701144 | Шестерня |
Загрузка ...
|
|
| 92 | 3022-1701143 | Шестерня |
Загрузка ...
|
|
| 93 | 3022-1702065 | Вилка |
Загрузка ...
|
|
| 94 | 3022-1702064 | Вилка |
Загрузка ...
|
|
| 95 | 3022-1702061 | Поводок |
Загрузка ...
|
|
| 96 | 220-1702061 | Болт |
Загрузка ...
|
|
| 97 | 2522-1702026 | Прокладка |
Загрузка ...
|
|
| 98 | Проволока1,6-0-С | Проволока |
Загрузка ...
|
|
| 99 | 3022-1702066 | Поводок |
Загрузка ...
|
|
| 100 | 36-1702110 | Винт установочный |
Загрузка ...
|
|
| 101 | 3022-1702063 | Поводок |
Загрузка ...
|
|
| 102 | 3022-1702062 | Поводок |
Загрузка ...
|
|
| 103 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 104 | 2823-1701166 | Винт |
Загрузка ...
|
|
| 105 | 2522-1702081 | Штифт |
Загрузка ...
|
|
| 106 | ВК12-21 | Выключатель |
Загрузка ...
|
|
| 107 | 2822-1702084 | Переходник |
Загрузка ...
|
|
| 108 | 50-1702048 | Прокладка |
Загрузка ...
|
|
| 109 | 12-23-668-А | Пружина |
Загрузка ...
|
|
| 110 | 2822-1702083 | Толкатель |
Загрузка ...
|
|
| 111 | 2823-1701131 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
