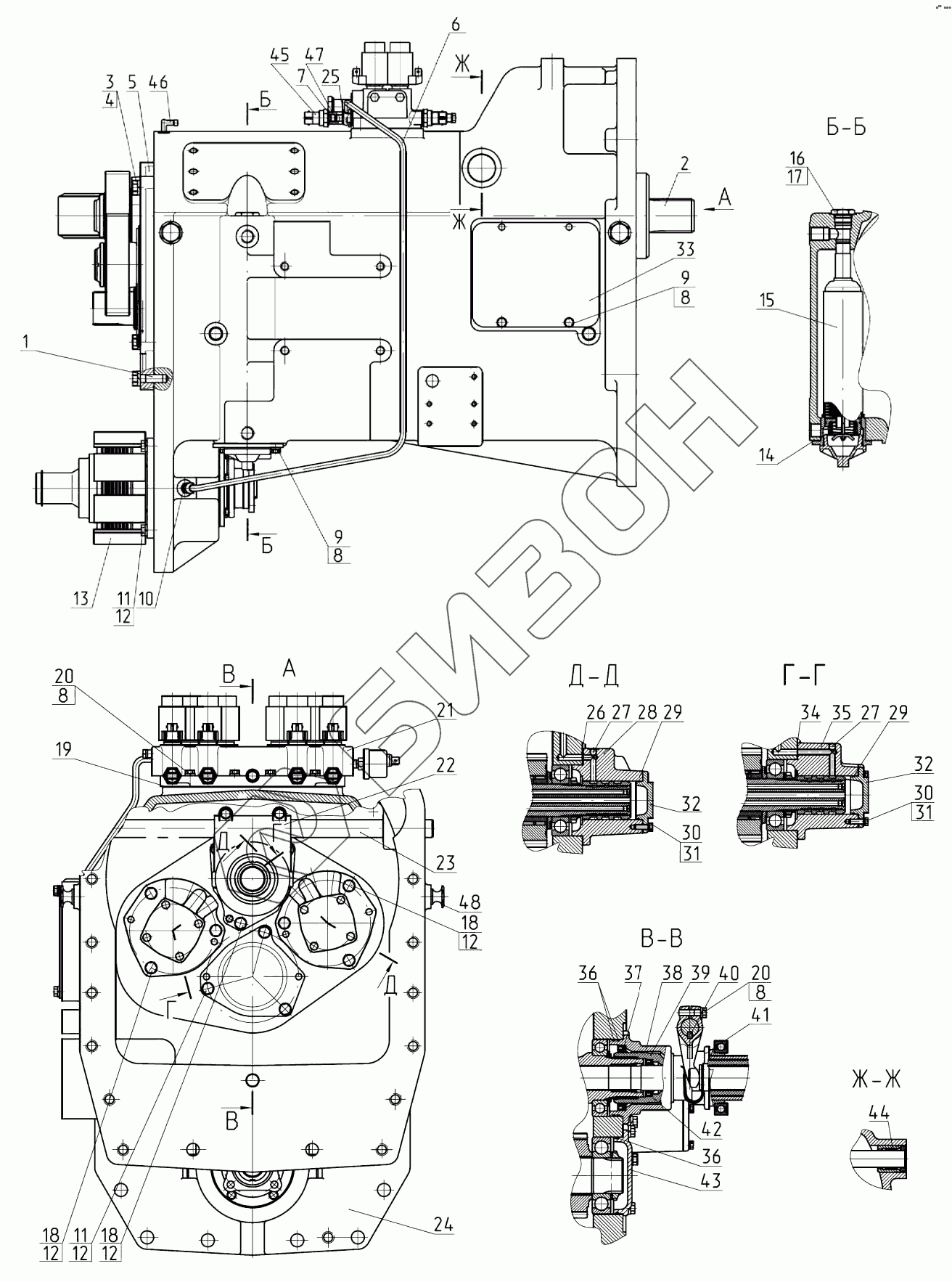

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Корпус сцепления
1
2
3
4
5
6
7
8
8
8
8
9
9
10
11
11
12
12
12
12
12
13
14
15
16
17
18
18
18
19
20
20
21
22
23
24
25
26
27
27
28
29
29
30
30
31
31
32
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2822ДЦ-1600010 | 2822ДЦ-1600010 | Корпус сцепления |
Загрузка ...
|
|
| 1 | 80М-2407039 | Штифт |
Загрузка ...
|
|
| 2 | 2822ДЦ-1701161-Б | Вал |
Загрузка ...
|
|
| 3 | БолтМ16-6gх55.88.35.019 | Болт |
Загрузка ...
|
|
| 4 | Шайба16ОТ | Шайба |
Загрузка ...
|
|
| 5 | 2823-1701020 | Узел передач |
Загрузка ...
|
|
| 6 | 2522-1802050 | Трубопровод |
Загрузка ...
|
|
| 7 | Кольцо009-012-19-1-4 | Кольцо 009-012-19-1-4 |
Загрузка ...
|
|
| 8 | Шайба10ОТ | Шайба |
Загрузка ...
|
|
| 9 | БолтМ10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | 70-2409037 | Штуцер |
Загрузка ...
|
|
| 11 | БолтМ12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | Шайба12ОТ | Шайба |
Загрузка ...
|
|
| 13 | 2522-1802020 | Муфта привода ПВМ |
Загрузка ...
|
|
| 14 | 80-1716016 | Прокладка |
Загрузка ...
|
|
| 15 | 80-1716010 | Фильтр в сборе |
Загрузка ...
|
|
| 16 | 80-4608021 | Заглушка |
Загрузка ...
|
|
| 17 | Кольцо027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 18 | БолтМ12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | 2522-1712022 | Прокладка |
Загрузка ...
|
|
| 20 | БолтМ10-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | 2822-1712010 | Распределитель |
Загрузка ...
|
|
| 22 | 2522-1601203 | Вилка |
Загрузка ...
|
|
| 23 | 2522-1601215-Б | Вал |
Загрузка ...
|
|
| 24 | 2522-16010151 | Корпус сцепления |
Загрузка ...
|
|
| 25 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 26 | 2823-1601076 | Прокладка |
Загрузка ...
|
|
| 27 | Шарик10,0-60 | Шарик 10,0-60 |
Загрузка ...
|
|
| 28 | 2823-1601070 | Стакан |
Загрузка ...
|
|
| 29 | Кольцо061-065-25-2-2 | Кольцо |
Загрузка ...
|
|
| 30 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 32 | 2823-1601073 | Крышка |
Загрузка ...
|
|
| 33 | 2522-1601341 | Крышка |
Загрузка ...
|
|
| 34 | 2823-1601066 | Прокладка |
Загрузка ...
|
|
| 35 | 2823-1601060 | Стакан |
Загрузка ...
|
|
| 36 | Кольцо125-130-36-2-2 | Кольцо |
Загрузка ...
|
|
| 37 | BAU5SLX285-110-12SIMRIT75FKM585 | Манжета |
Загрузка ...
|
|
| 38 | 2822ДЦ-1601172 | Кронштейн |
Загрузка ...
|
|
| 39 | 2822ДЦ-1601113-Б | Вал |
Загрузка ...
|
|
| 40 | Шпонка8х11 | Шпонка |
Загрузка ...
|
|
| 41 | 2822ДЦ-1601180 | Отводка |
Загрузка ...
|
|
| 42 | BAUM4SLX742-62-8SIMRIT75FKM585 | Манжета |
Загрузка ...
|
|
| 43 | 2822-1601065 | Крышка |
Загрузка ...
|
|
| 44 | 2522-1601220 | Стакан |
Загрузка ...
|
|
| 45 | ДСДМ-М | Датчик сигнализатора давления |
Загрузка ...
|
|
| 46 | 86-1802088 | Угольник |
Загрузка ...
|
|
| 47 | 1222-1702114 | Штуцер |
Загрузка ...
|
|
| 48 | 50-1002318-Б | Рым |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
