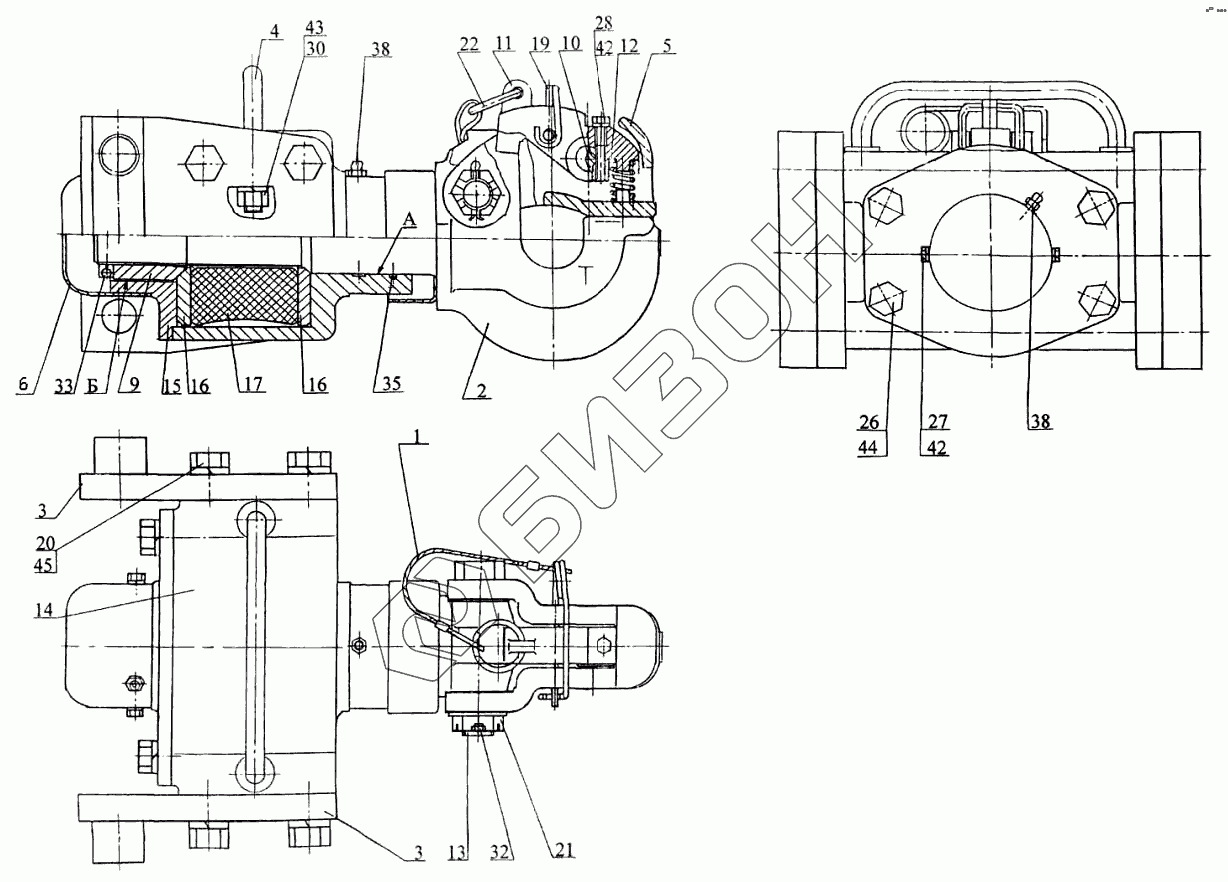

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Крюк с амортизатором
1
2
3
3
4
5
6
9
10
11
12
13
14
15
16
16
17
19
20
21
22
26
27
28
30
32
33
35
38
38
42
42
42
43
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2522-2707220 | Тросик |
Загрузка ...
|
|
| 2 | 2522-2707255 | Крюк |
Загрузка ...
|
|
| 3 | 2522-2707270 | Пластина |
Загрузка ...
|
|
| 4 | 2522-2707290 | Рукоятка |
Загрузка ...
|
|
| 5 | 2522-2727295 | Скоба |
Загрузка ...
|
|
| 6 | 2522-2707300 | Чехол |
Загрузка ...
|
|
| 9 | 2522-2707244 | Гайка |
Загрузка ...
|
|
| 10 | 2522-2707246 | Ось |
Загрузка ...
|
|
| 11 | 2522-2707247 | Защелка |
Загрузка ...
|
|
| 12 | 2522-2707248 | Пружина |
Загрузка ...
|
|
| 13 | 2522-2707249 | Болт |
Загрузка ...
|
|
| 14 | 2522-2707251 | Корпус |
Загрузка ...
|
|
| 15 | 2522-2707253 | Крышка |
Загрузка ...
|
|
| 16 | 2522-2707256 | Шайба упорная |
Загрузка ...
|
|
| 17 | 2522-2707257 | Амортизатор |
Загрузка ...
|
|
| 19 | 2522-2707263 | Фиксатор |
Загрузка ...
|
|
| 20 | 680-2707024 | Болт |
Загрузка ...
|
|
| 21 | 70-4605316 | Гайка упорная |
Загрузка ...
|
|
| 22 | КольцоА61.03.002 | Кольцо А61.03.002 |
Загрузка ...
|
|
| 26 | БолтМ16-6gx32.88.35.019 | Болт |
Загрузка ...
|
|
| 27 | БолтМ6-6gx12.88.35.019 | Болт |
Загрузка ...
|
|
| 28 | БолтМ6-6gx35.88.35.019 | Болт М6-6gx35.88.35.019 |
Загрузка ...
|
|
| 30 | ГайкаМ14х1,5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 32 | Шплинт5х36.019 | Шплинт |
Загрузка ...
|
|
| 33 | Шплинт6,3х63.016 | Шплинт |
Загрузка ...
|
|
| 35 | Кольцо060-068-46-2-2 | Кольцо 060-068-46-2-2 |
Загрузка ...
|
|
| 38 | Масленка1.3Ц9.хр | Масленка |
Загрузка ...
|
|
| 42 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 43 | Шайба14ОТ | Шайба |
Загрузка ...
|
|
| 44 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 45 | Шайба20.ОТ | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
