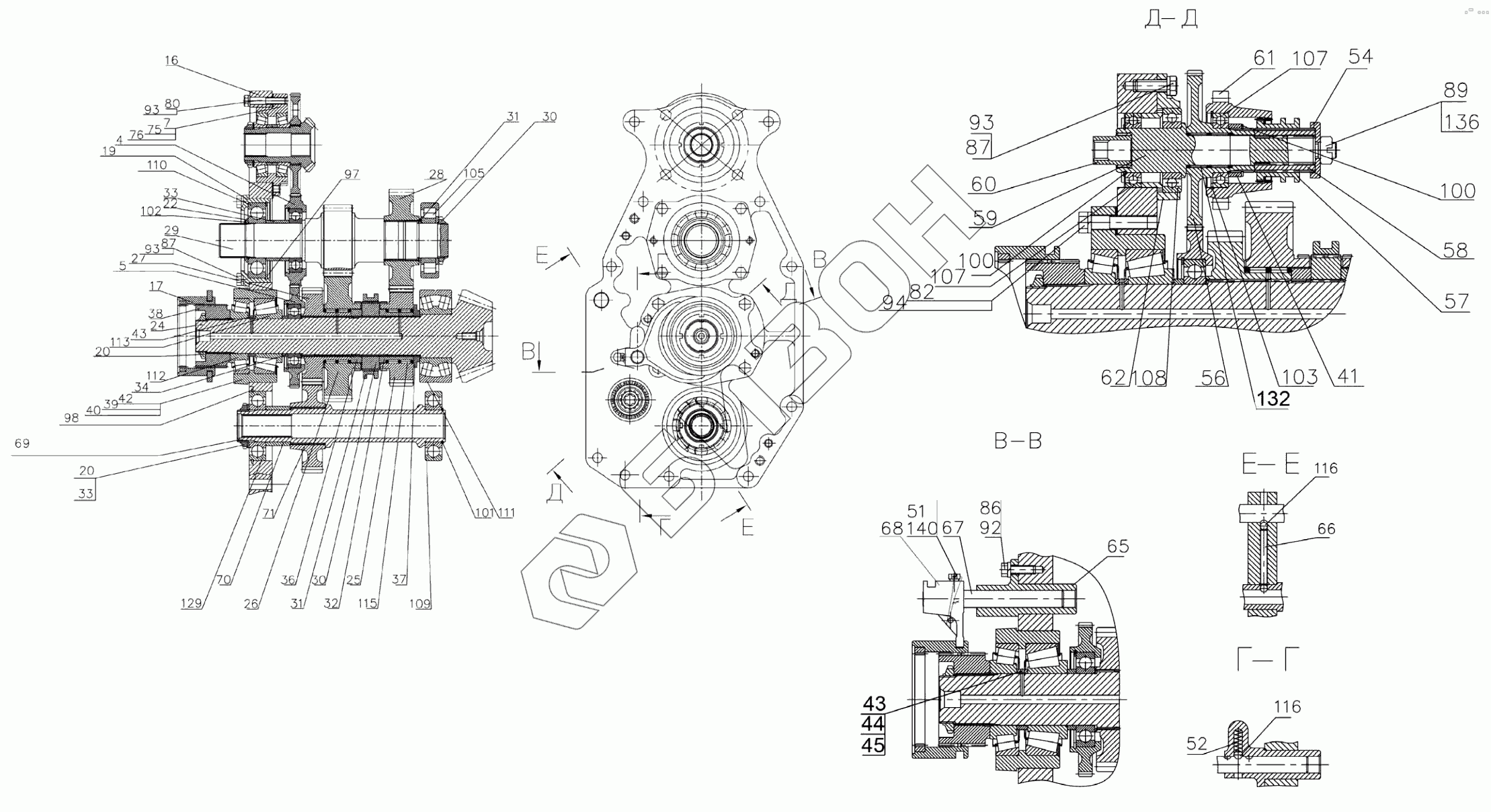

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Плита
4
5
7
16
17
19
20
20
22
24
25
26
27
28
29
30
30
31
31
32
33
33
34
36
37
38
39
40
41
42
43
43
44
45
51
52
54
56
57
58
59
60
61
62
65
66
67
68
69
70
71
75
76
80
82
86
87
87
89
92
93
93
93
94
97
98
100
100
101
102
103
105
107
107
108
109
110
111
112
113
115
116
116
129
132
136
140
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2522-2401100 | 2522-2401100 | Плита |
Загрузка ...
|
|
| 4 | 2522-1704150-Б | Шестерня |
Загрузка ...
|
|
| 5 | 2522-1704155-Б | Шестерня |
Загрузка ...
|
|
| 7 | 2522-2401025-А | Шестерня ведущая |
Загрузка ...
|
|
| 16 | 2522-2401019-Б | Плита |
Загрузка ...
|
|
| 17 | 2522-1701315 | Втулка |
Загрузка ...
|
|
| 19 | 2522-1701321 | Стакан |
Загрузка ...
|
|
| 20 | 80-1701047 | Гайка |
Загрузка ...
|
|
| 21 | 2823-1701049 | Гайка |
Загрузка ...
|
|
| 22 | 3022-1701033 | Шайба |
Загрузка ...
|
|
| 23 | 80-17010186 | Шайба |
Загрузка ...
|
|
| 24 | 2522-1701252 | Вал-шестерня |
Загрузка ...
|
|
| 25 | 2522-1701301 | Шестерня |
Загрузка ...
|
|
| 26 | 2522-1701302 | Шестерня |
Загрузка ...
|
|
| 27 | 2522-1701303 | Шестерня |
Загрузка ...
|
|
| 28 | 2522-1701304 | Шестерня |
Загрузка ...
|
|
| 29 | 2522-1701306 | Вал-шестерня |
Загрузка ...
|
|
| 30 | 2522-1701307 | Втулка |
Загрузка ...
|
|
| 31 | 2522-1701308 | Муфта |
Загрузка ...
|
|
| 32 | 2522-1701309 | Втулка |
Загрузка ...
|
|
| 33 | 2522-1701311 | Втулка |
Загрузка ...
|
|
| 34 | 2522-1701311-01 | Втулка |
Загрузка ...
|
|
| 36 | 2522-1701313 | Втулка |
Загрузка ...
|
|
| 37 | 2522-1701314 | Втулка |
Загрузка ...
|
|
| 38 | 2522-1701316 | Втулка |
Загрузка ...
|
|
| 39 | 2522-1701319 | Прокладка |
Загрузка ...
|
|
| 40 | 2522-1701319-01 | Прокладка |
Загрузка ...
|
|
| 41 | 3022-1701311 | Втулка |
Загрузка ...
|
|
| 42 | 2522-1701312 | Стакан |
Загрузка ...
|
|
| 43 | 2522-1701318 | Втулка |
Загрузка ...
|
|
| 44 | 2522-1701324 | Прокладка |
Загрузка ...
|
|
| 45 | 2522-1701324-01 | Прокладка |
Загрузка ...
|
|
| 51 | 220-1702061 | Болт |
Загрузка ...
|
|
| 52 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 54 | 2822-1704114 | Втулка |
Загрузка ...
|
|
| 56 | 2522-1704104-Б | Шестерня |
Загрузка ...
|
|
| 57 | 2522-1704106 | Муфта |
Загрузка ...
|
|
| 58 | 2522-1704107 | Втулка |
Загрузка ...
|
|
| 59 | 2822-1704109 | Вал |
Загрузка ...
|
|
| 60 | 2822-1704111 | Втулка |
Загрузка ...
|
|
| 61 | 2522-1704112 | Шестерня |
Загрузка ...
|
|
| 62 | 2522-1704113 | Стакан |
Загрузка ...
|
|
| 65 | 2522-1705111 | Корпус |
Загрузка ...
|
|
| 66 | 2522-1705113-А | Шток |
Загрузка ...
|
|
| 67 | 2522-1705115 | Поводок |
Загрузка ...
|
|
| 68 | 2522-1705117 | Вилка |
Загрузка ...
|
|
| 69 | 2522-1802013 | Вал |
Загрузка ...
|
|
| 70 | 2522-1802028 | Втулка |
Загрузка ...
|
|
| 71 | 2522-1802041 | Шестерня |
Загрузка ...
|
|
| 75 | 2522-1604056 | Прокладка |
Загрузка ...
|
|
| 76 | 2522-4604056-01 | Прокладка |
Загрузка ...
|
|
| 80 | БолтМ12-6gx65.88.35.019 | Болт |
Загрузка ...
|
|
| 82 | БолтM14-6gх60.88.35.019 | Болт |
Загрузка ...
|
|
| 86 | БолтM10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 87 | БолтM12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 89 | ГайкаМ16-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 92 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 93 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 94 | Шайба14ОТ | Шайба |
Загрузка ...
|
|
| 97 | Кольцо2С130 | Кольцо 2С130 |
Загрузка ...
|
|
| 98 | Кольцо120 | Кольцо |
Загрузка ...
|
|
| 100 | КольцоС45 | Кольцо С45 |
Загрузка ...
|
|
| 101 | Кольцо2С55 | Кольцо 2С55 |
Загрузка ...
|
|
| 102 | Кольцо2С60 | Кольцо |
Загрузка ...
|
|
| 103 | КольцоС75 | Кольцо С75 |
Загрузка ...
|
|
| 105 | 92312М1 | Подшипник |
Загрузка ...
|
|
| 107 | 109 | Подшипник |
Загрузка ...
|
|
| 108 | 209А | Подшипник |
Загрузка ...
|
|
| 109 | 311А | Подшипник |
Загрузка ...
|
|
| 110 | 312А | Подшипник |
Загрузка ...
|
|
| 111 | 53615Н | Подшипник |
Загрузка ...
|
|
| 112 | 7312А | Подшипник |
Загрузка ...
|
|
| 113 | 7612А | Подшипник |
Загрузка ...
|
|
| 115 | К85х92х20 | Подшипник К 85х92х20 |
Загрузка ...
|
|
| 116 | Шарик10-60 | Шарик |
Загрузка ...
|
|
| 129 | 50311А | Подшипник |
Загрузка ...
|
|
| 132 | 3КК30х35х46Е | Подшипник |
Загрузка ...
|
|
| 136 | Шплинт4.36.019 | Шплинт 4.36.019 |
Загрузка ...
|
|
| 140 | Проволока1,6-0-С | Проволока |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
