Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Сиденье дополнительное

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
11
11
12
13
14

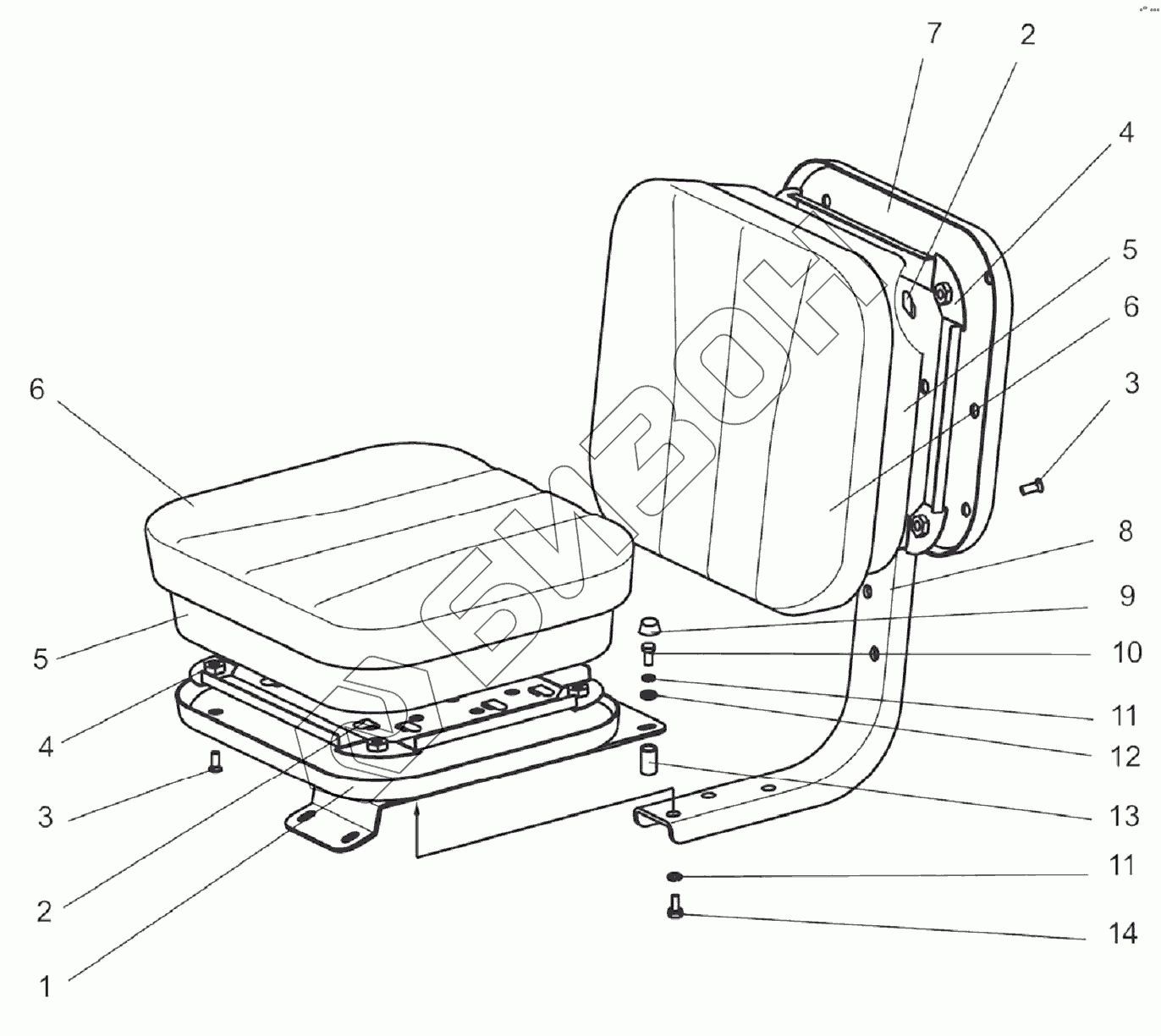

Позиция на иллюстрации Заводской номер детали Название детали Цена
2522-6809005 2522-6809005 Сиденье дополнительное
Загрузка ...
1 2522-6809020 Основание
Загрузка ...
2 2522-6809012 Зажим
Загрузка ...
3 ВинтВ.М8-6gх16.58.019 Винт В.М8-6gх16.58.019
Загрузка ...
4 2522-6809030 Каркас
Загрузка ...
5 2522-6809011 Подушка
Загрузка ...
6 2522-6809040 Чехол
Загрузка ...
7 2522-6809060 Основание
Загрузка ...
8 25822-6809006 Каркас
Загрузка ...
9 А30.04.017-02 Колпачок
Загрузка ...
10 БолтМ8-6gх30.88.35.019 Болт
Загрузка ...
11 Шайба8Т Шайба 8Т
Загрузка ...
12 ШайбаС8.01.019 Шайба
Загрузка ...
13 Р50-4616023 Втулка
Загрузка ...
14 БолтМ8-6gх16.88.35.019 Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
