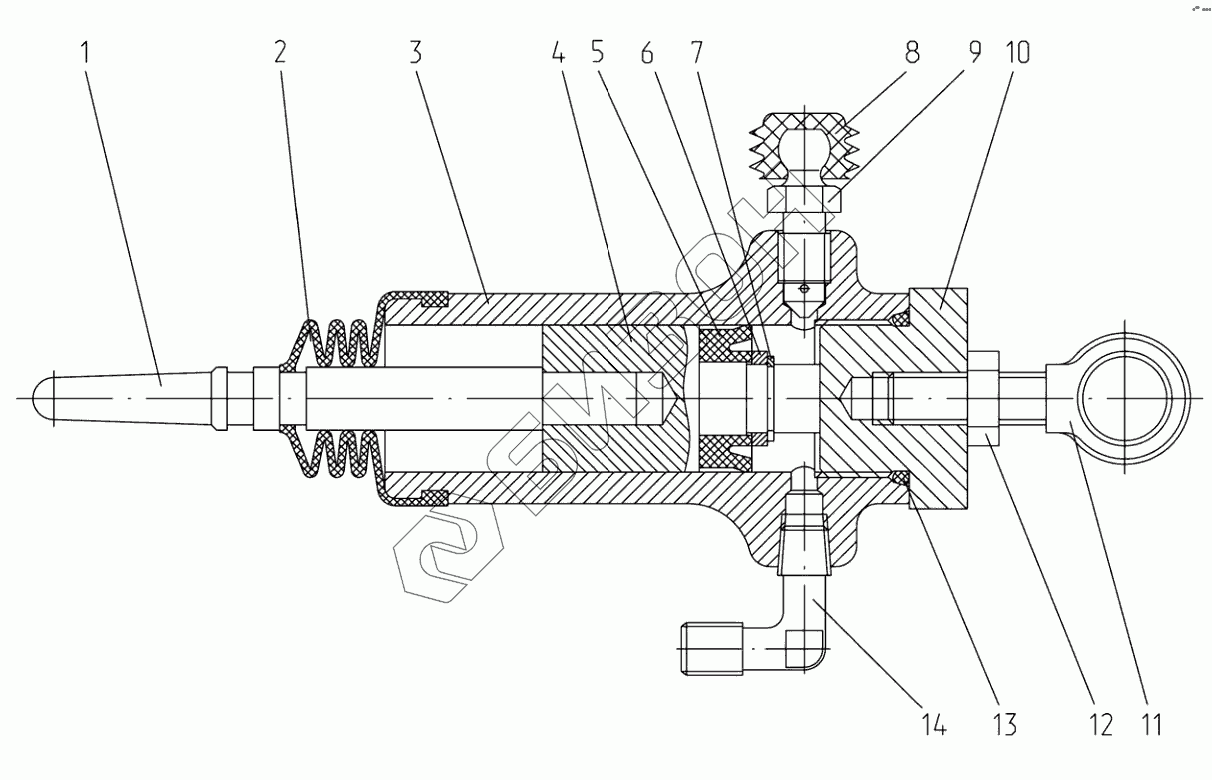

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Цилиндр рабочий

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1523-1602550-01 1523-1602550-01 Цилиндр рабочий
Загрузка ...
1 80В-1602557 Шток
Загрузка ...
2 142-1602569 Чехол
Загрузка ...
3 1221В-1602551 Корпус
Загрузка ...
4 1221В-1602556 Поршень
Загрузка ...
5 N14-102 Манжета
Загрузка ...
6 1221В-1602517-Б Втулка распорная
Загрузка ...
7 КольцоС13 Кольцо С13
Загрузка ...
8 142-1602377 Колпачок
Загрузка ...
9 142-1602371 Клапан перепускной
Загрузка ...
10 1221В-1602561 Крышка
Загрузка ...
11 1523-1602566 Опора
Загрузка ...
12 ГайкаМ10-6Н.6.019 Гайка
Загрузка ...
13 OREPDM7000700250 Кольцо
Загрузка ...
14 86-1802088 Угольник
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
