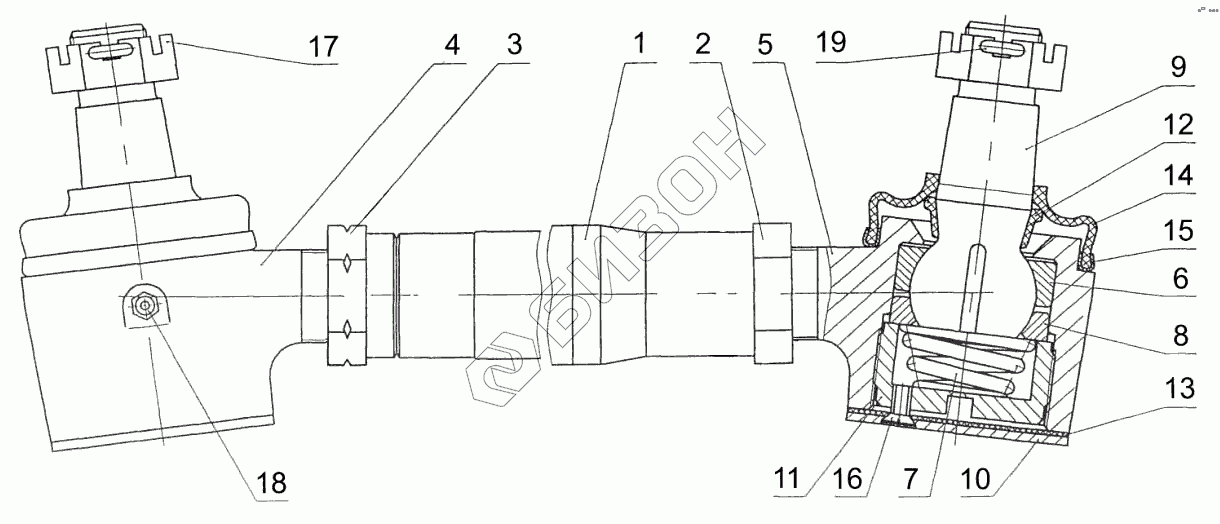

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Тяга рулевая

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
6
7
7
7
8
8
8
9
10
10
10
11
11
11
12
13
13
13
14
15
16
16
16
16
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
2522-3003010-А 2522-3003010-А Тяга рулевая
Загрузка ...
2522-3003010 2522-3003010 Тяга рулевая
Загрузка ...
1525-3003030 1525-3003030 Чехол
Загрузка ...
2522-3003020-А-01 2522-3003020-А-01 Шарнир
Загрузка ...
2522-3003020-01 2522-3003020-01 Шарнир
Загрузка ...
2522-3003020-А 2522-3003020-А Шарнир
Загрузка ...
2522-3003020 2522-3003020 Шарнир
Загрузка ...
1 2522-3003011 Труба
Загрузка ...
2 2522-3003013 Гайка
Загрузка ...
3 2522-3003013-01 Гайка
Загрузка ...
4 2522-3003022-Б-01 Корпус шарнира
Загрузка ...
5 2522-3003022-Б Корпус шарнира
Загрузка ...
6 64227-3003066 Сухарь
Загрузка ...
6 2522-3003023 Сухарь
Загрузка ...
7 ЦГ80-280-3405288 Пружина
Загрузка ...
7 5336-3003069 Пружина
Загрузка ...
8 2522-3003024 Сухарь
Загрузка ...
8 64227-3003067 Сухарь
Загрузка ...
9 5336-3003065-01 Палец шаровой
Загрузка ...
10 5336-3003073-01 Крышка
Загрузка ...
10 2522-3003028 Крышка
Загрузка ...
11 5336-3003026 Пробка
Загрузка ...
11 2522-3003032 Пробка
Загрузка ...
12 5336-3003071 Ограничитель
Загрузка ...
13 2522-3003034 Прокладка
Загрузка ...
13 5336-3003074 Прокладка
Загрузка ...
14 5336-3003083-02 Уплотнитель
Загрузка ...
15 5336-3003085 Обойма уплотнителя
Загрузка ...
16 ВинтВ.М6-6gx12.58.019 Винт
Загрузка ...
16 БолтМ6-6gх14.88.35.019 Болт
Загрузка ...
16 Шайба6Т Шайба
Загрузка ...
17 ГайкаМ24х2-6Н.04.019 Гайка
Загрузка ...
18 Масленка1.1Ц9.хр Масленка
Загрузка ...
19 Шплинт5х36.016 Шплинт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
