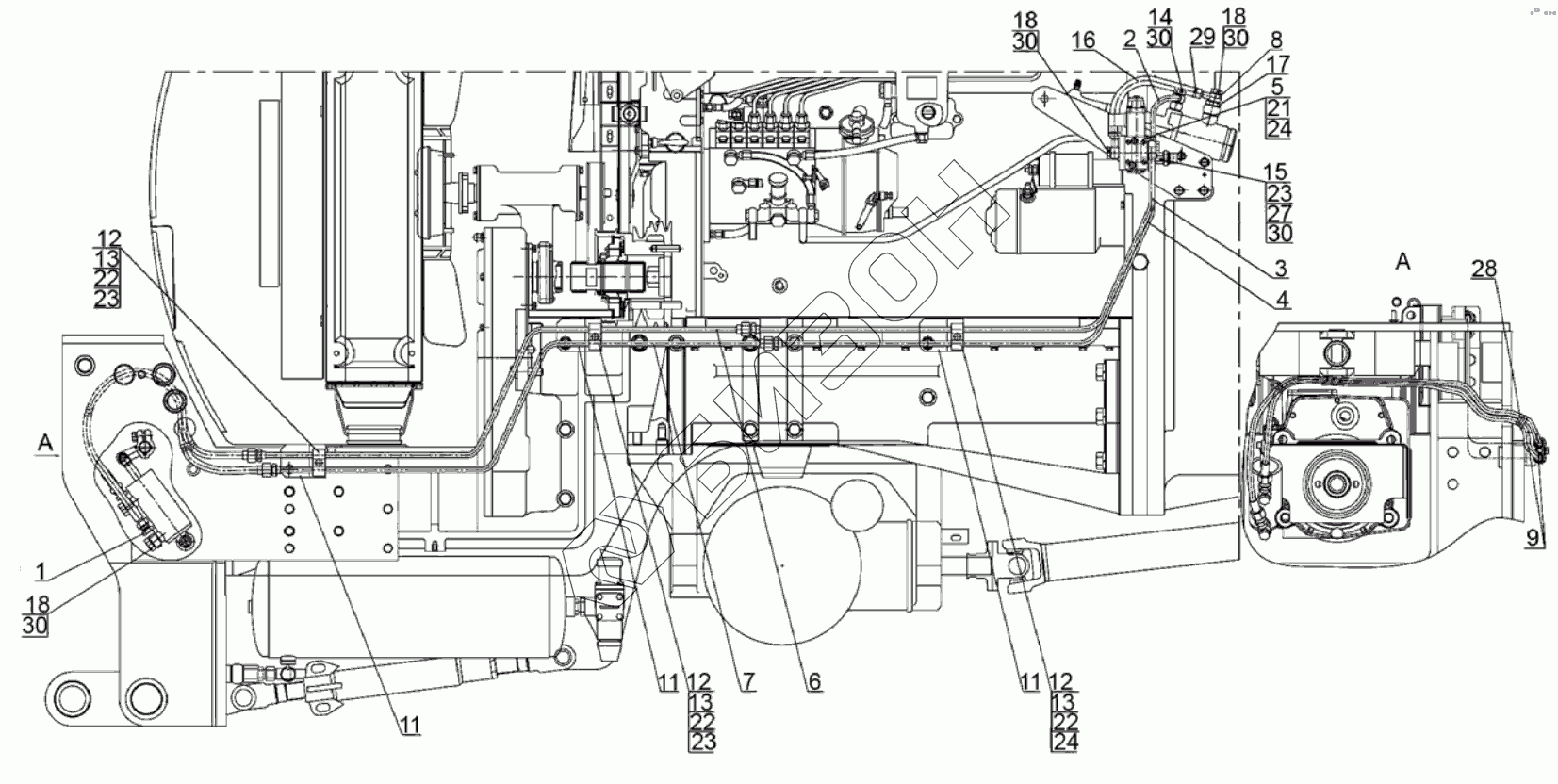

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Управление передним ВОМ.
1
2
3
4
5
6
7
8
9
11
11
11
12
12
12
13
13
13
14
15
16
17
18
18
18
21
22
22
22
23
23
23
24
24
27
28
29
30
30
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2822-4219000 | 2822-4219000 | Управление ПВОМ |
Загрузка ...
|
|
| 1 | 2822-4219010 | Переходник |
Загрузка ...
|
|
| 2 | 2822-4219020 | Маслопровод |
Загрузка ...
|
|
| 3 | 2822-4219030 | Маслопровод |
Загрузка ...
|
|
| 4 | 2822-4219040 | Маслопровод |
Загрузка ...
|
|
| 5 | 2522-4216180 | Плита с распределителем |
Загрузка ...
|
|
| 6 | 3022-4219050 | Маслопровод |
Загрузка ...
|
|
| 7 | 3022-4219060 | Маслопровод |
Загрузка ...
|
|
| 8 | Ф80-3407720 | Маслопровод |
Загрузка ...
|
|
| 9 | 952-3407100-10 | Рукав высокого давления |
Загрузка ...
|
|
| 11 | 2822-4219053 | Кронштейн |
Загрузка ...
|
|
| 12 | 70-3407146 | Планка |
Загрузка ...
|
|
| 13 | 70-4607158 | Прокладка |
Загрузка ...
|
|
| 14 | 240-1111103 | Болт |
Загрузка ...
|
|
| 15 | 1222-1702114 | Штуцер |
Загрузка ...
|
|
| 16 | 2522-4219002 | Рукав 10x18.5-1.6 |
Загрузка ...
|
|
| 17 | 2522-3503114 | Болт |
Загрузка ...
|
|
| 18 | Д18-051 | Болт |
Загрузка ...
|
|
| 21 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | БолтМ8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | Кольцо009-012-19-2-4 | Кольцо |
Загрузка ...
|
|
| 24 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 27 | ДСДМ-М | Датчик сигнализатора давления |
Загрузка ...
|
|
| 28 | Спираль | Спираль защитная |
Загрузка ...
|
|
| 29 | Хомут12-22 | Хомут |
Загрузка ...
|
|
| 30 | ШайбаРМ14 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
