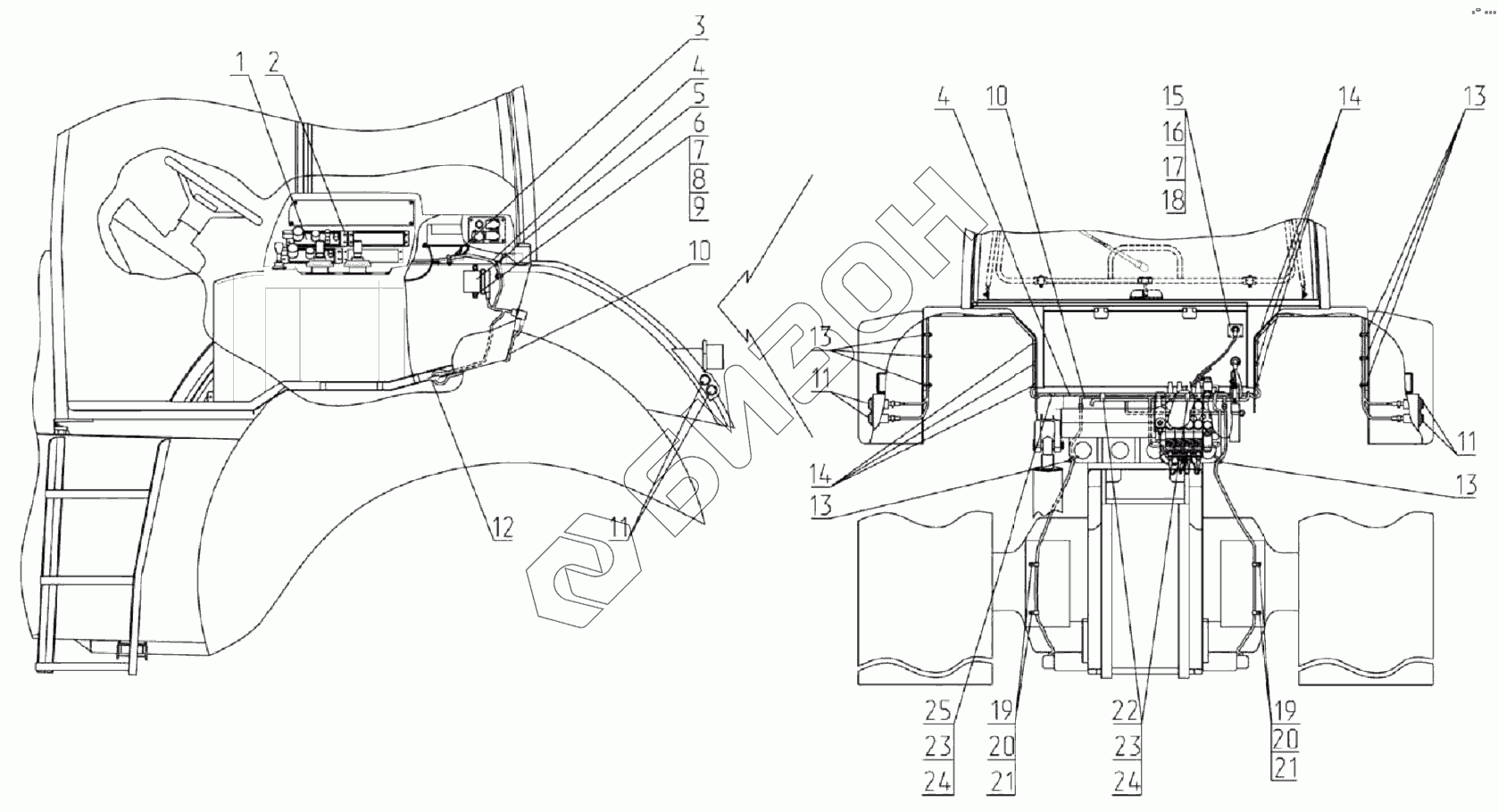

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Управление задним навесным устройством
1
2
3
4
4
5
6
7
8
9
10
10
11
11
11
12
13
13
13
13
14
14
15
16
17
18
19
19
20
20
21
21
22
23
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 538201611 | Панель управления |
Загрузка ...
|
|
| 2 | ВинтВ.М4-6gх20.58.019 | Винт |
Загрузка ...
|
|
| 3 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 4 | 3022-3724890 | Жгут |
Загрузка ...
|
|
| 5 | R917004743 | Блок электронный R917004743 |
Загрузка ...
|
|
| 6 | БолтМ6-6gх30.88.35.019 | Болт М6-6gх30.88.35.019 |
Загрузка ...
|
|
| 7 | ШайбаС6.01.019 | Шайба |
Загрузка ...
|
|
| 8 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 9 | Втулка | Втулка |
Загрузка ...
|
|
| 10 | 3022-3724895 | Жгут |
Загрузка ...
|
|
| 11 | 3710.65 | Выключатель кнопочный |
Загрузка ...
|
|
| 12 | 70-3723042-02 | Втулка |
Загрузка ...
|
|
| 13 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 14 | 1221-8700022 | Хомут |
Загрузка ...
|
|
| 15 | ВинтВ.М3-6gх16.58.019 | Винт |
Загрузка ...
|
|
| 16 | ГайкаМ3-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 17 | ШайбаС3.01.019 | Шайба |
Загрузка ...
|
|
| 18 | Шайба3Т | Шайба |
Загрузка ...
|
|
| 19 | 50-3723021 | Скоба |
Загрузка ...
|
|
| 20 | БолтМ8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 22 | 1321-8700019-01 | Хомут |
Загрузка ...
|
|
| 23 | БолтМ6-6gх12.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 25 | 1321-8700019-02 | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
