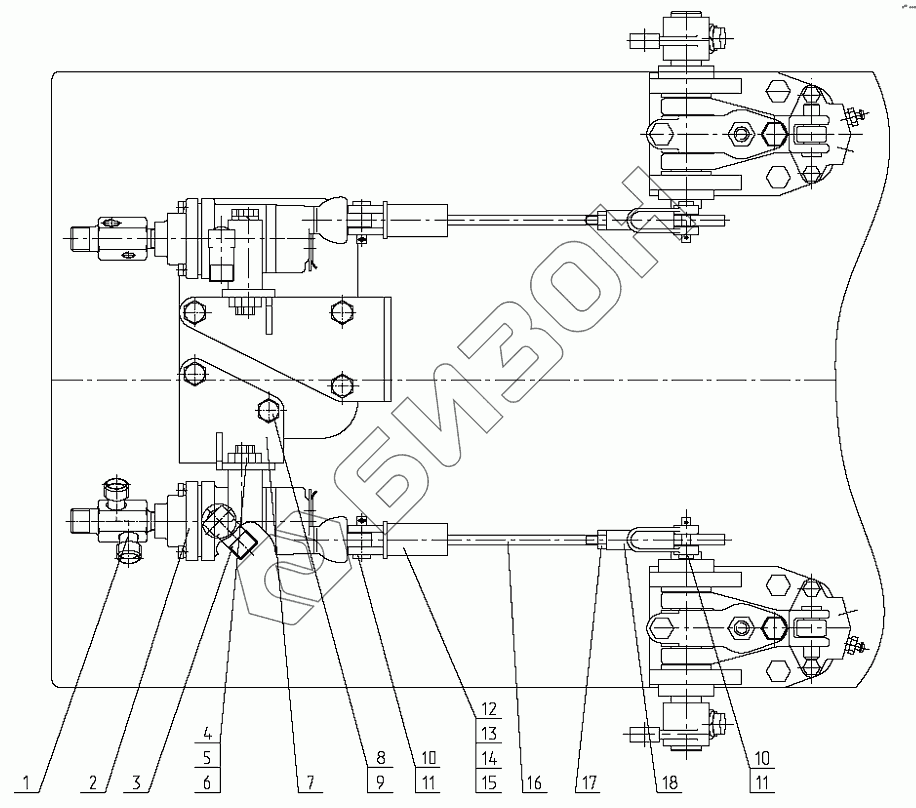

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Установка двухпроводного крана тормозного
1
2
2
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2522-3514010 | 2522-3514010 | Тяга |
Загрузка ...
|
|
| 3520-3514005 | 3520-3514005 | Кран тормозной |
Загрузка ...
|
|
| 1 | 3520-3514030 | Штуцер |
Загрузка ...
|
|
| 2 | А29.351.4010-02 | Кран тормозной |
Загрузка ...
|
|
| 2 | 80-3514010-02 | Кран тормозной |
Загрузка ...
|
|
| 3 | 1522-3514033 | Угольник |
Загрузка ...
|
|
| 4 | М10-6gх75 | Болт |
Загрузка ...
|
|
| 5 | ГайкаМ10 | Гайка |
Загрузка ...
|
|
| 6 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 7 | 3520-3514020 | Кронштейн |
Загрузка ...
|
|
| 8 | БолтМ12-6gх30 | Болт |
Загрузка ...
|
|
| 9 | Шайба12ОТ | Шайба |
Загрузка ...
|
|
| 10 | Палец8х30 | Палец |
Загрузка ...
|
|
| 11 | Шплинт3,2х18 | Шплинт |
Загрузка ...
|
|
| 12 | 2022-3514015 | Корпус |
Загрузка ...
|
|
| 13 | 822-1723014 | Шайба |
Загрузка ...
|
|
| 14 | ДСШ-14.21.141 | Пружина |
Загрузка ...
|
|
| 15 | С20 | Кольцо |
Загрузка ...
|
|
| 16 | 2522-3514011 | Шток |
Загрузка ...
|
|
| 17 | ГайкаМ8 | Гайка |
Загрузка ...
|
|
| 18 | А20-213-А | Вилка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
