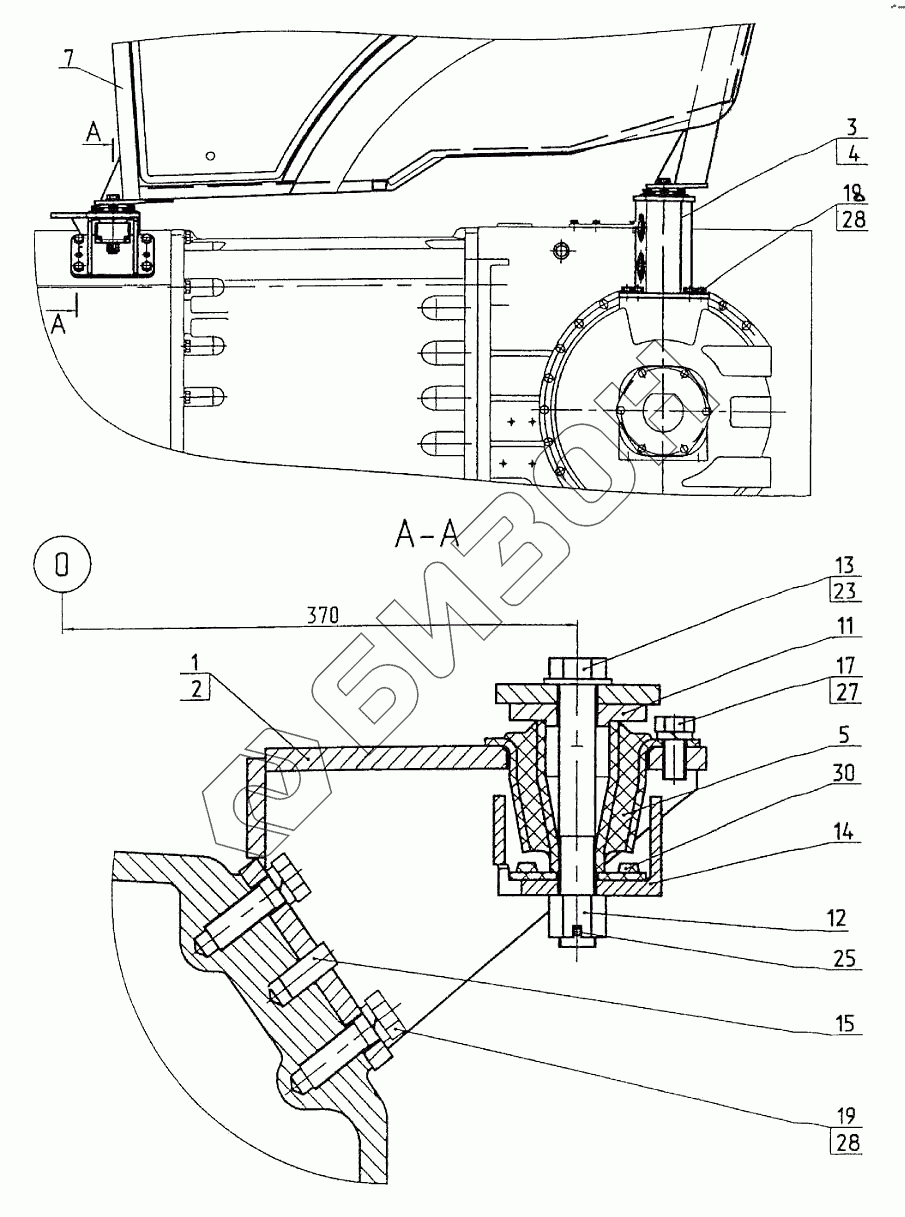

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Установка кабины
1
2
3
4
5
5
5
7
11
12
13
14
15
17
18
19
23
25
27
28
28
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2522-6700030 | Кронштейн левый |
Загрузка ...
|
|
| 2 | 2522-6700030-01 | Кронштейн правый |
Загрузка ...
|
|
| 3 | 2522-6700035 | Кронштейн левый |
Загрузка ...
|
|
| 4 | 2522-6700035-01 | Кронштейн правый |
Загрузка ...
|
|
| 5 | 5718013 | Виброизолятор |
Загрузка ...
|
|
| 5 | 923-6700200 | Виброизолятор Freudenberg Megulastik |
Загрузка ...
|
|
| 7 | 2522-6700010 | Кабина в сборе |
Загрузка ...
|
|
| 11 | 2522-6700027 | Шайба |
Загрузка ...
|
|
| 12 | 2522-6700028 | Гайка |
Загрузка ...
|
|
| 13 | 2522-6700029 | Болт |
Загрузка ...
|
|
| 14 | 2522-6700041 | Фланец |
Загрузка ...
|
|
| 15 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 17 | БолтМ12-6gx25.88.35.019 | Болт М12-6gx25.88.35.019 |
Загрузка ...
|
|
| 18 | БолтМ16-6gx45.88.35.019 | Болт М16-6gx45.88.35.019 |
Загрузка ...
|
|
| 19 | БолтМ16-6gx50.88.35.019 | Болт М16-6gx50.88.35.019 |
Загрузка ...
|
|
| 23 | ШайбаС20.01.019 | Шайба |
Загрузка ...
|
|
| 25 | Шплинт4х36.019 | Шплинт |
Загрузка ...
|
|
| 27 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 28 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 30 | 7718007 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
