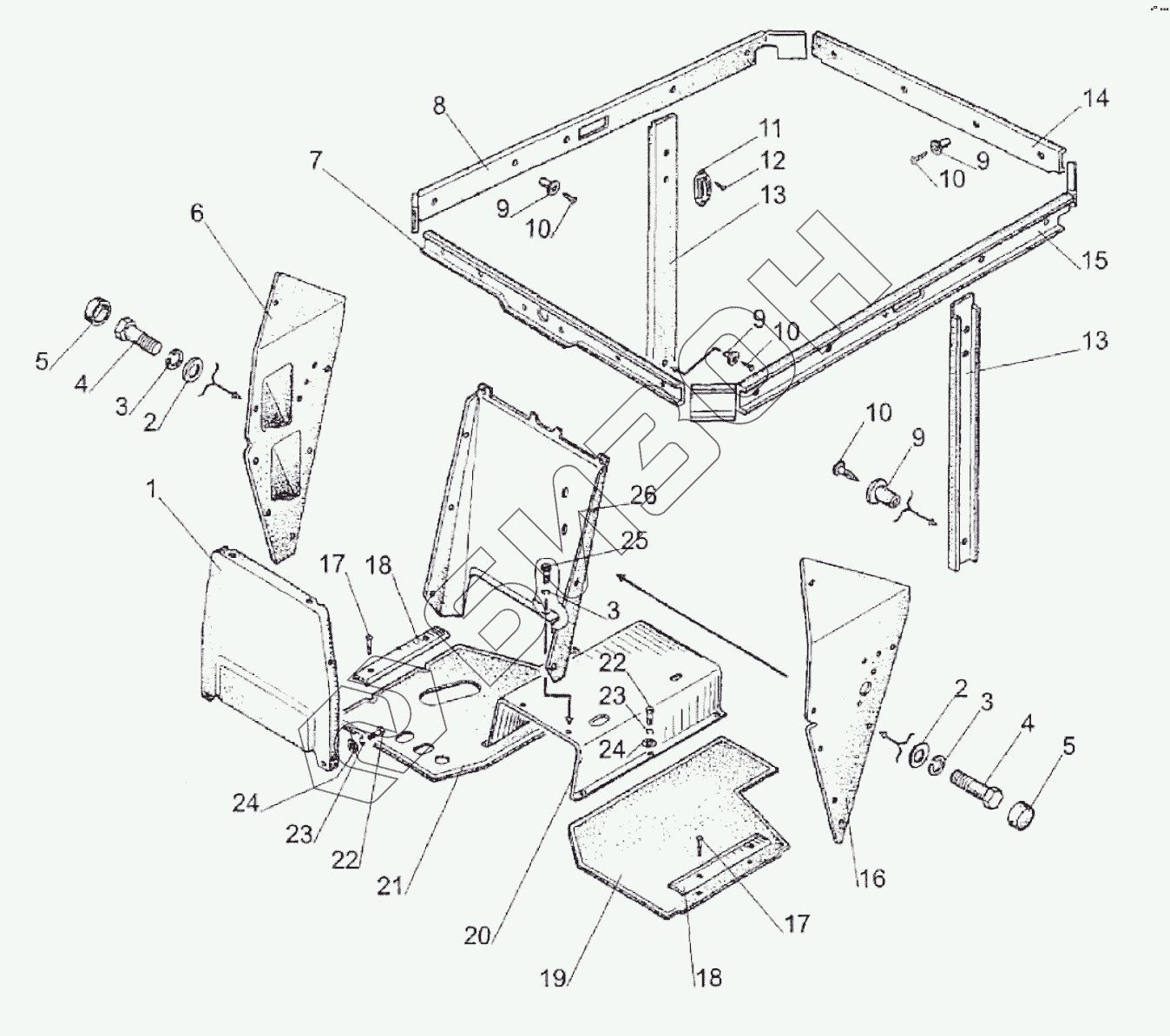

Графический каталог запасных частей к технике: МТЗ 320.4М. Кабина. Установка панелей
1
2
2
3
3
3
4
4
5
5
6
7
8
9
9
9
9
10
10
10
10
11
12
13
13
14
15
16
17
17
18
18
19
20
21
22
22
23
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 320-6702550 | 320-6702550 | Установка панелей |
Загрузка ...
|
|
| 1 | 325-6700110 | Панель |
Загрузка ...
|
|
| 2 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 3 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 4 | М6-6gх20.58.35.019 | Болт |
Загрузка ...
|
|
| 5 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 6 | 325-6700130 | Панель |
Загрузка ...
|
|
| 7 | 220-6700050 | Накладка |
Загрузка ...
|
|
| 8 | 220-6700055 | Накладка |
Загрузка ...
|
|
| 9 | А37.10.031 | Бонка |
Загрузка ...
|
|
| 10 | Шуруп1-4x25.019 | Шуруп |
Загрузка ...
|
|
| 11 | А30.09.01 | Крючок |
Загрузка ...
|
|
| 12 | Шуруп1-4x16 | Шуруп |
Загрузка ...
|
|
| 13 | 220-6700060 | Накладка |
Загрузка ...
|
|
| 14 | 220-6700070 | Накладка |
Загрузка ...
|
|
| 15 | 220-6700055-01 | Накладка |
Загрузка ...
|
|
| 16 | 325-6700120 | Панель |
Загрузка ...
|
|
| 17 | В.М6-6gх40.58.019 | Винт |
Загрузка ...
|
|
| 18 | 220-6702129-Б | Прижим |
Загрузка ...
|
|
| 19 | 220-6702132-Б | Коврик |
Загрузка ...
|
|
| 20 | 325-6702060 | Кожух |
Загрузка ...
|
|
| 21 | 325-6702133 | Коврик |
Загрузка ...
|
|
| 22 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 24 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 25 | М6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | 325-6700100 | Панель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
