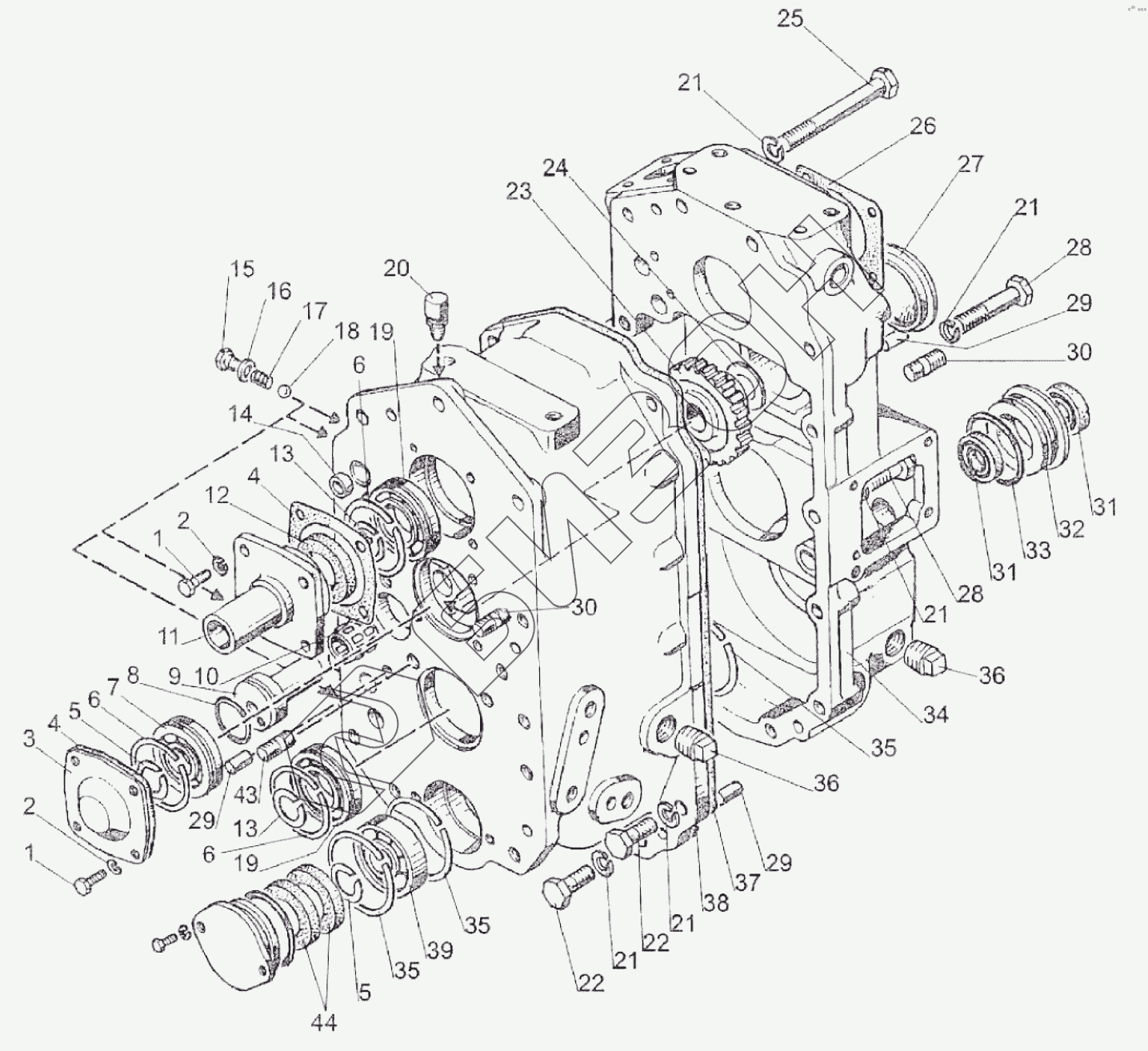

Графический каталог запасных частей к технике: МТЗ 320.4М. Коробка передач
1
1
2
2
3
4
4
5
5
6
6
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
19
20
20
21
21
21
21
21
22
22
23
24
25
26
27
28
28
29
29
29
30
30
31
31
32
33
34
35
35
35
36
36
37
38
39
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 220-1701020 | 220-1701020 | Корпус |
Загрузка ...
|
|
| 320-1700010-06 | 320-1700010-06 | Коробка передач |
Загрузка ...
|
|
| 220-1701260 | 220-1701260 | Втулка |
Загрузка ...
|
|
| 220-1701050 | 220-1701050 | Кронштейн |
Загрузка ...
|
|
| 1 | М6-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 3 | 220-1701061 | Крышка |
Загрузка ...
|
|
| 4 | 220-1701036 | Прокладка |
Загрузка ...
|
|
| 5 | 220-1701251 | Кольцо |
Загрузка ...
|
|
| 6 | 220-1701262 | Кольцо |
Загрузка ...
|
|
| 7 | 50305 | Подшипник |
Загрузка ...
|
|
| 8 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 9 | 220-1701075 | Ось |
Загрузка ...
|
|
| 10 | КК20х26х34Е | Подшипник |
Загрузка ...
|
|
| 11 | 220-1701034 | Кронштейн |
Загрузка ...
|
|
| 12 | 2.2-30x52-1 | Манжета |
Загрузка ...
|
|
| 13 | 220-1701031 | Кольцо |
Загрузка ...
|
|
| 14 | 220-1701067 | Заглушка |
Загрузка ...
|
|
| 15 | 325-1701003 | Болт |
Загрузка ...
|
|
| 16 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 17 | 220-1702325 | Пружина |
Загрузка ...
|
|
| 18 | 7,938-100 | Шарик |
Загрузка ...
|
|
| 19 | 50206 | Подшипник |
Загрузка ...
|
|
| 20 | СУ1/8dm-А | Сапун |
Загрузка ...
|
|
| 20 | TSSOG-1/8dm | Сапун |
Загрузка ...
|
|
| 21 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 22 | М12-6gх40.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 23 | 220-1701076 | Шестерня |
Загрузка ...
|
|
| 24 | 220-1701077 | Шайба |
Загрузка ...
|
|
| 25 | М12-6gх110.58.019 | Болт |
Загрузка ...
|
|
| 26 | 082-4604022 | Прокладка |
Загрузка ...
|
|
| 27 | 52-1802076 | Крышка |
Загрузка ...
|
|
| 28 | М12-6gх65.88.35.019 | Болт |
Загрузка ...
|
|
| 29 | ШЦК10x25 | Штифт |
Загрузка ...
|
|
| 30 | М122р/6gх32.66.019 | Шпилька |
Загрузка ...
|
|
| 31 | 2.2-25x42-1 | Манжета |
Загрузка ...
|
|
| 32 | 220-1701259 | Втулка |
Загрузка ...
|
|
| 33 | 055-061-36-1-4 | Кольцо |
Загрузка ...
|
|
| 34 | 325-1701028-01 | Корпус |
Загрузка ...
|
|
| 35 | С62 | Кольцо |
Загрузка ...
|
|
| 36 | ПККГ3/4dm | Пробка |
Загрузка ...
|
|
| 37 | 220-1701026-Б | Прокладка |
Загрузка ...
|
|
| 38 | 220-1701027-Б | Корпус |
Загрузка ...
|
|
| 39 | 305А | Подшипник |
Загрузка ...
|
|
| 43 | 320-0002013 | Шпилька |
Загрузка ...
|
|
| 44 | 2.2-45x65-1 | Манжета |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
