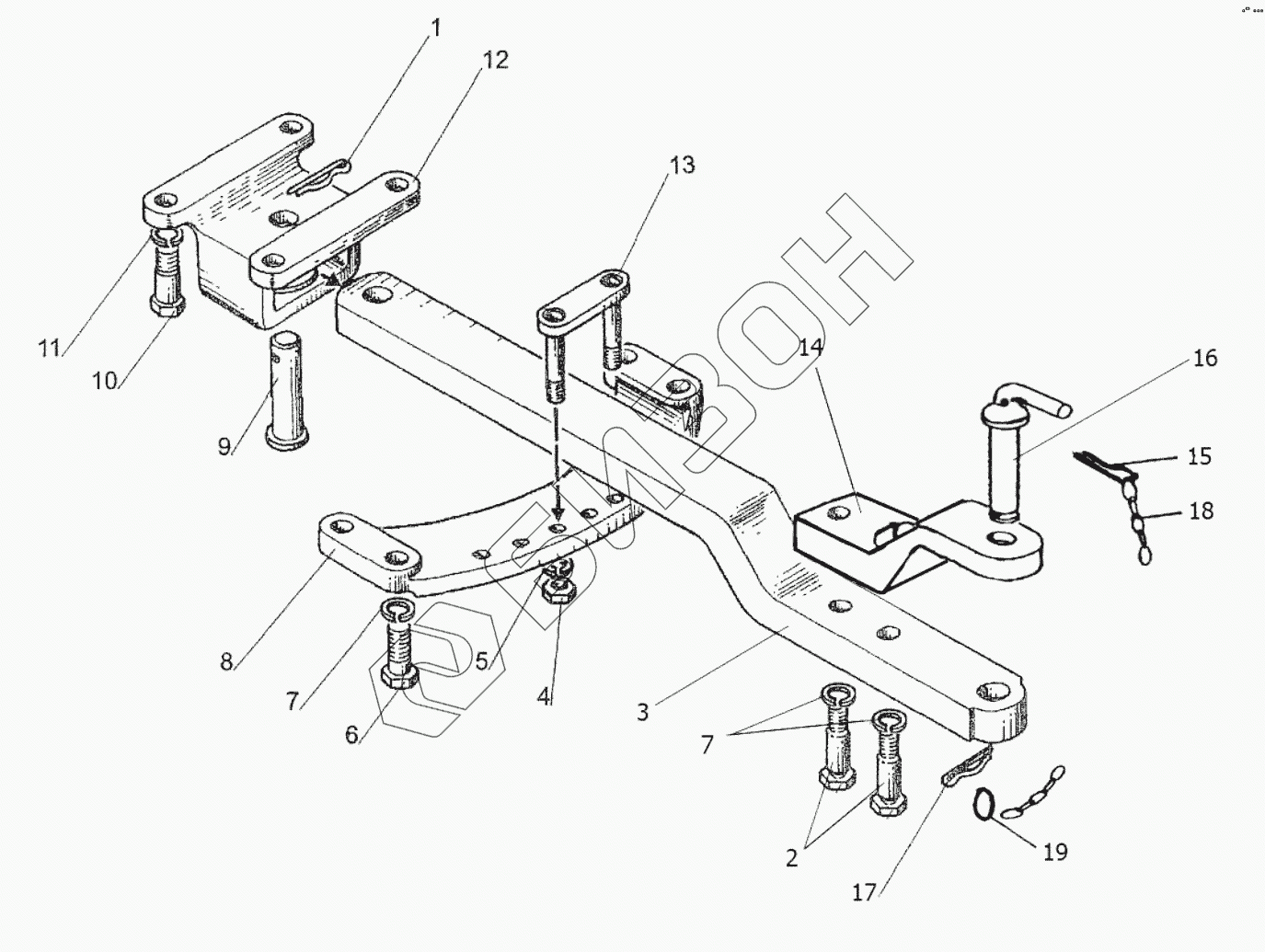

Графический каталог запасных частей к технике: МТЗ 320.4М. Тягово-сцепное устройство ТСУ-1М
1
2
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 320-2707010-Б-01 | 320-2707010-Б-01 | Тягово-сцепное устройство ТСУ-1М |
Загрузка ...
|
|
| 320-2707010-Б | 320-2707010-Б | Тягово-сцепное устройство ТСУ-1М |
Загрузка ...
|
|
| 1 | А61.07.001 | Шплинт |
Загрузка ...
|
|
| 2 | 320-2707023-Б | Болт |
Загрузка ...
|
|
| 3 | 320-2707020-Б | Тяга |
Загрузка ...
|
|
| 3 | 320-2707021-Б | Тяга |
Загрузка ...
|
|
| 3 | 320-2707021-Б-01 | Тяга |
Загрузка ...
|
|
| 4 | М12-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 5 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 6 | М16-6gх50.109.40X.019 | Болт |
Загрузка ...
|
|
| 7 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 8 | 320-2707012-Б | Поперечина |
Загрузка ...
|
|
| 9 | П320-2707012 | Палец |
Загрузка ...
|
|
| 10 | А61.01.006 | Болт раскоса |
Загрузка ...
|
|
| 11 | Шайба14.ОТ | Шайба |
Загрузка ...
|
|
| 12 | 320-2707011 | Кронштейн |
Загрузка ...
|
|
| 13 | 320-2707030-Б | Скоба |
Загрузка ...
|
|
| 14 | 320-2707025 | Накладка |
Загрузка ...
|
|
| 15 | 4х36.019 | Шплинт |
Загрузка ...
|
|
| 16 | 50-4605079-Б-01 | Шкворень |
Загрузка ...
|
|
| 17 | А61.07.001-А | Шплинт |
Загрузка ...
|
|
| 18 | 70-4235035 | Цепочка |
Загрузка ...
|
|
| 19 | Н50-4202146 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
