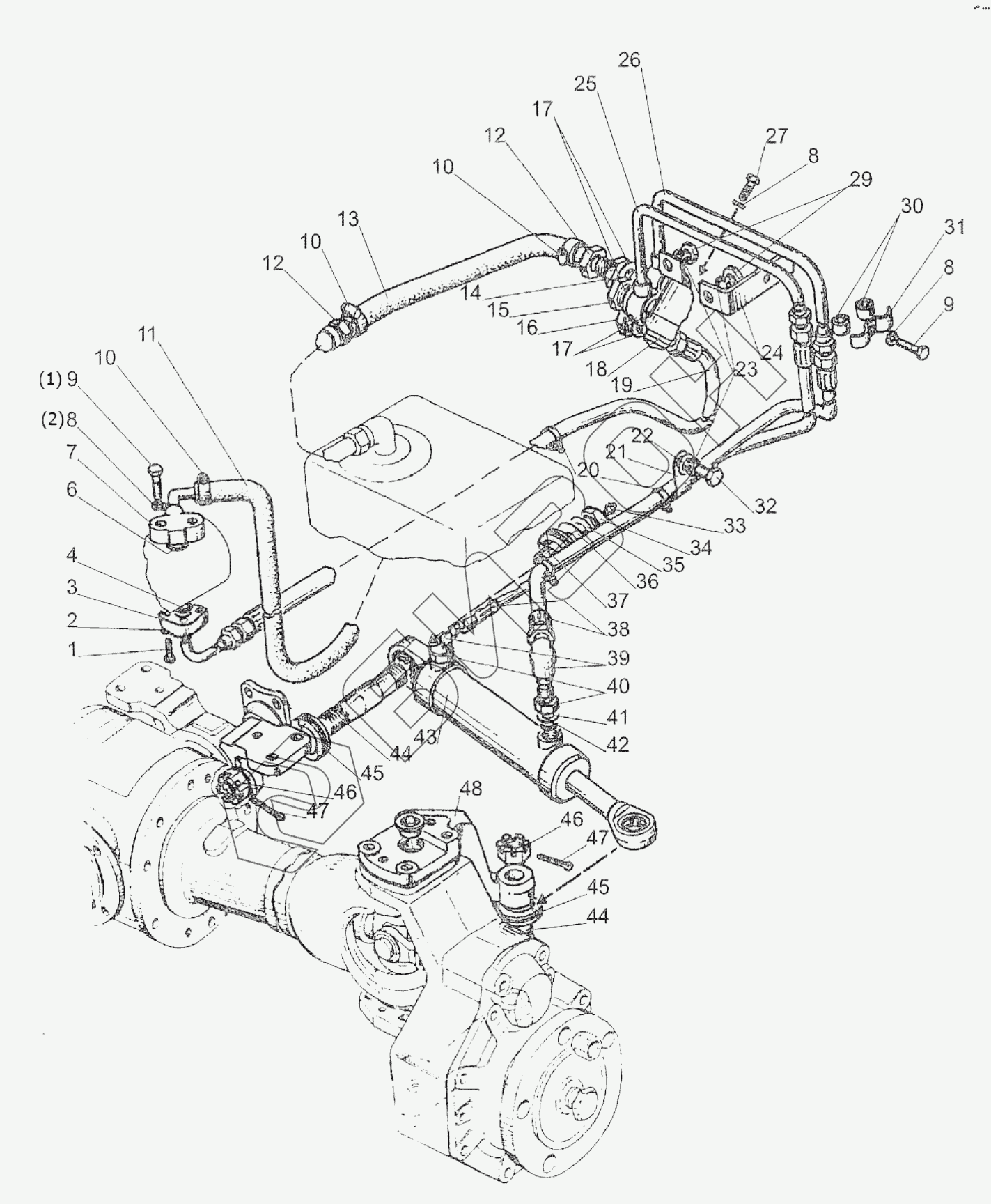

Графический каталог запасных частей к технике: МТЗ 320.4М. Управление рулевое гидрообъемное
1
1
2
2
3
4
6
7
8
8
8
9
9
10
10
10
11
12
12
13
14
15
16
17
17
18
18
18
19
20
21
22
23
24
25
26
27
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
45
46
46
47
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 325-3400010-03 | 325-3400010-03 | Управление рулевое |
Загрузка ...
|
|
| 1 | М6-6gх30.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 2 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 3 | 320.3М-3407010 | Маслопровод нагнетательный |
Загрузка ...
|
|
| 4 | 013-017-25-1-4 | Кольцо |
Загрузка ...
|
|
| 6 | 018-022-25-2-2 | Кольцо |
Загрузка ...
|
|
| 7 | 320.3М-3407045 | Маслопровод всасывающий |
Загрузка ...
|
|
| 8 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 9 | М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | 16-25/9-C6W | Хомут «Норма» |
Загрузка ...
|
|
| 11 | 320.3М-3407047 | Шланг |
Загрузка ...
|
|
| 12 | 225-3407020 | Патрубок сливной |
Загрузка ...
|
|
| 13 | 320-3407002 | Шланг |
Загрузка ...
|
|
| 14 | Ф80-3407134 | Штуцер |
Загрузка ...
|
|
| 15 | 85-3407105 | Болт |
Загрузка ...
|
|
| 16 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 17 | Ф80-3407157 | Шайба |
Загрузка ...
|
|
| 18 | OSPC50ON150-1166 | Насос-дозатор |
Загрузка ...
|
|
| 18 | DOC50AD | Насос-дозатор |
Загрузка ...
|
|
| 18 | HKUS50/4-140HP-02/3 | Насос-дозатор |
Загрузка ...
|
|
| 19 | 1522В-3407100-08 | Рукав высокого давления |
Загрузка ...
|
|
| 20 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 21 | 70-4802043 | Кляммер |
Загрузка ...
|
|
| 22 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 23 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 24 | 225-3407004 | Кронштейн |
Загрузка ...
|
|
| 25 | 225-3407030-01 | Маслопровод цилиндра |
Загрузка ...
|
|
| 26 | 225-3407030 | Маслопровод цилиндра |
Загрузка ...
|
|
| 27 | М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 29 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 30 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 31 | 70-3407146 | Планка |
Загрузка ...
|
|
| 32 | М12-6gх20.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 33 | 1.1.Ц9.хр | Масленка |
Загрузка ...
|
|
| 34 | М20х1,5-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 35 | Ф80-3405103 | Шайба стопорная |
Загрузка ...
|
|
| 36 | 85-3401176-01 | Шайба |
Загрузка ...
|
|
| 37 | 210-3000023 | Втулка |
Загрузка ...
|
|
| 38 | 952-3407100 | Рукав высокого давления |
Загрузка ...
|
|
| 39 | 320-4607171 | Угольник ввертной |
Загрузка ...
|
|
| 40 | 082-4607124 | Гайка |
Загрузка ...
|
|
| 41 | 082-4607118 | Шайба |
Загрузка ...
|
|
| 42 | 011-015-25-2-4 | Кольцо |
Загрузка ...
|
|
| 43 | Ц40x160.010 | Гидроцилиндр |
Загрузка ...
|
|
| 44 | 220-3000021-Б | Палец |
Загрузка ...
|
|
| 45 | 320-3407004 | Втулка |
Загрузка ...
|
|
| 46 | 70-3003032 | Гайка |
Загрузка ...
|
|
| 47 | 4х36.019 | Шплинт |
Загрузка ...
|
|
| 48 | 220-2301036-Б | Рычаг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
