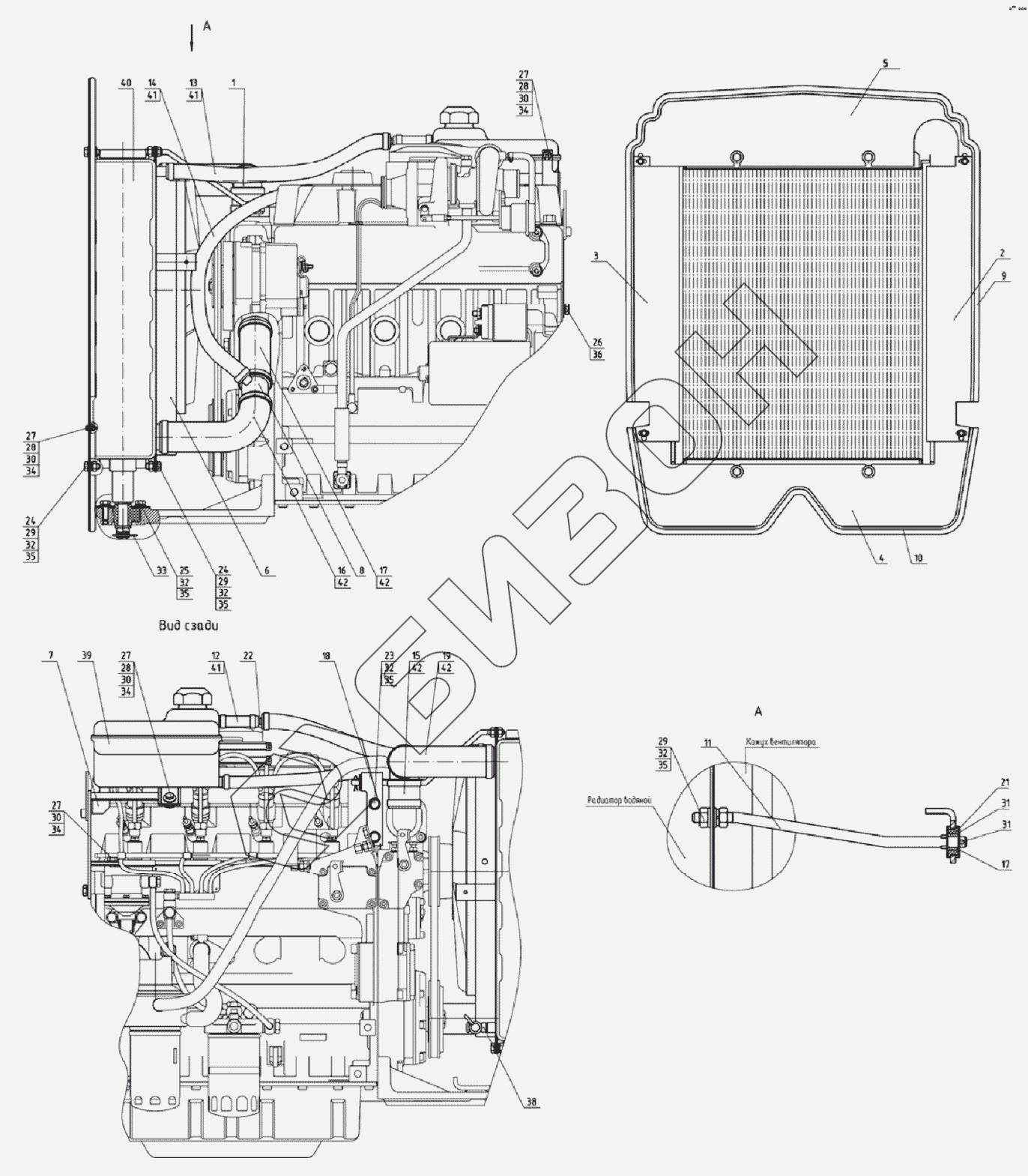

Графический каталог запасных частей к технике: МТЗ 622. Блок охлаждения
422-1301009
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
21
22
23
24
24
25
26
27
27
27
27
28
28
28
29
29
29
30
30
30
30
31
31
32
32
32
32
32
33
34
34
34
34
35
35
35
35
35
36
38
39
40
41
41
41
42
42
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 422-1301009 | 422-1301009 | Блок охлаждения |
Загрузка ...
|
|
| 1 | 422-1303010 | Переходник |
Загрузка ...
|
|
| 2 | 422-1301310 | Уплотнитель |
Загрузка ...
|
|
| 3 | 422-1301310-01 | Уплотнитель |
Загрузка ...
|
|
| 4 | 422-1301320 | Уплотнитель |
Загрузка ...
|
|
| 5 | 422-1301330 | Уплотнитель |
Загрузка ...
|
|
| 6 | 422-1309080 | Кожух вентилятора |
Загрузка ...
|
|
| 7 | 422-1311020-Б | Корнштейн |
Загрузка ...
|
|
| 8 | 622-1303070 | Переходник |
Загрузка ...
|
|
| 9 | А37.08.045-10 | Уплотнитель |
Загрузка ...
|
|
| 10 | А37.08.045-11 | Уплотнитель |
Загрузка ...
|
|
| 11 | 422-1302013 | Тяга |
Загрузка ...
|
|
| 12 | 422-1303001 | Шланг |
Загрузка ...
|
|
| 13 | 422-1303002 | Шланг |
Загрузка ...
|
|
| 14 | 422-1303003 | Шланг |
Загрузка ...
|
|
| 15 | 422-1303004 | Шланг |
Загрузка ...
|
|
| 16 | 622-1303001 | Шланг |
Загрузка ...
|
|
| 17 | 622-1303002 | Шланг |
Загрузка ...
|
|
| 18 | 320-1302011 | Кронштейн |
Загрузка ...
|
|
| 19 | 320-1303001 | Шланг |
Загрузка ...
|
|
| 20 | 90-1302004 | Трубка |
Загрузка ...
|
|
| 21 | 85-1302071 | Амортизатор |
Загрузка ...
|
|
| 22 | 1220-1311007 | Переходник |
Загрузка ...
|
|
| 23 | М8-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | М8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | М8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | М10-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 27 | М6-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 28 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 29 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 30 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 31 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 32 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 33 | 3,2х25.019 | Шплинт |
Загрузка ...
|
|
| 34 | 6Т | Шайба |
Загрузка ...
|
|
| 35 | 8Т | Шайба |
Загрузка ...
|
|
| 36 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 38 | ПС7-0 | Кран |
Загрузка ...
|
|
| 39 | 146.00.00 | Расширительный бачок |
Загрузка ...
|
|
| 40 | 420-1301010-02 | Радиатор водяной |
Загрузка ...
|
|
| 41 | 12-22 | Хомут |
Загрузка ...
|
|
| 42 | 35-50 | Хомут с червячной резьбой 35-50 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
