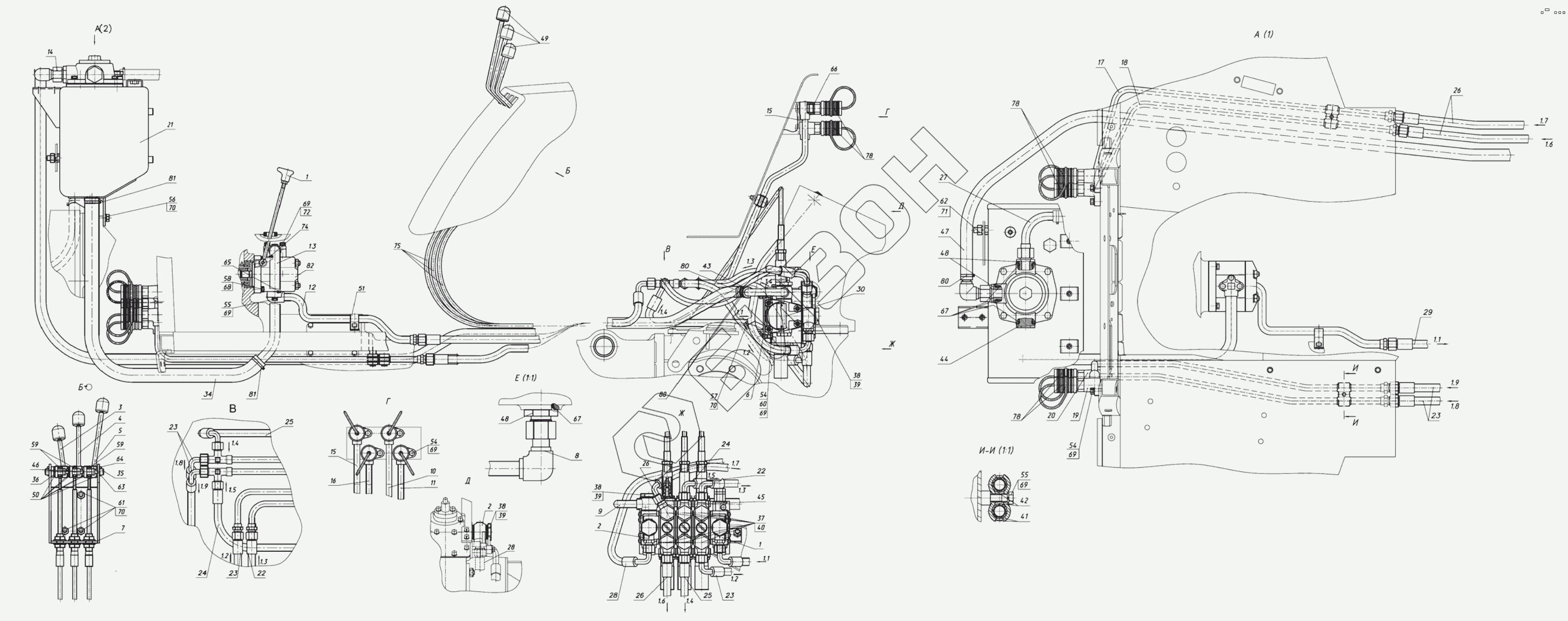

Графический каталог запасных частей к технике: МТЗ 622. Гидроагрегаты и арматура
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
22
23
23
23
23
24
24
25
25
26
26
26
27
28
28
29
30
34
35
36
37
38
38
38
39
39
39
40
41
42
43
44
45
46
47
48
48
49
50
51
54
54
54
55
55
56
57
58
59
59
60
61
62
64
64
65
66
67
67
68
69
69
69
69
69
69
70
70
70
71
72
74
75
78
78
78
80
80
80
81
81
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 622-4600010 | 622-4600010 | Гидросистема |
Загрузка ...
|
|
| 1 | 622-4604010 | Управление приводом насоса |
Загрузка ...
|
|
| 2 | 622-4607120 | Штуцер |
Загрузка ...
|
|
| 3 | 622-4607150 | Рукоятка |
Загрузка ...
|
|
| 4 | 622-4607150-01 | Рукоятка |
Загрузка ...
|
|
| 5 | 622-4607150-02 | Рукоятка |
Загрузка ...
|
|
| 6 | 622-4607220 | Кронштейн |
Загрузка ...
|
|
| 7 | 622-4607230 | Кронштейн |
Загрузка ...
|
|
| 8 | 622-4607310 | Тройник |
Загрузка ...
|
|
| 9 | 622-4607320 | Труба |
Загрузка ...
|
|
| 10 | 622-4607330 | Труба |
Загрузка ...
|
|
| 11 | 622-4607340 | Труба |
Загрузка ...
|
|
| 12 | 322-4607050 | Труба |
Загрузка ...
|
|
| 13 | 322-4607060 | Труба |
Загрузка ...
|
|
| 14 | 322-4607080 | Угольник |
Загрузка ...
|
|
| 15 | 322-4607180 | Труба |
Загрузка ...
|
|
| 16 | 322-4607190 | Труба |
Загрузка ...
|
|
| 17 | 322-4607200 | Труба |
Загрузка ...
|
|
| 18 | 322-4607210 | Труба |
Загрузка ...
|
|
| 19 | 322-4607220 | Труба |
Загрузка ...
|
|
| 20 | 322-4607230 | Труба |
Загрузка ...
|
|
| 21 | 422-4608110 | Бак |
Загрузка ...
|
|
| 22 | 680-4607140-01 | Рукав высокого давления |
Загрузка ...
|
|
| 23 | 680-4607140-04 | Рукав высокого давления |
Загрузка ...
|
|
| 24 | 680-4607140-13 | Рукав высокого давления |
Загрузка ...
|
|
| 25 | 680-4607140-14 | Рукав высокого давления |
Загрузка ...
|
|
| 26 | 680-4607140-20 | Рукав высокого давления |
Загрузка ...
|
|
| 27 | 70-3407110 | Маслопровод |
Загрузка ...
|
|
| 28 | 1522В-3407100-03 | Рукав высокого давления |
Загрузка ...
|
|
| 29 | 1522В-3407100-08 | Рукав высокого давления |
Загрузка ...
|
|
| 30 | РП70-622 | Распределитель |
Загрузка ...
|
|
| 34 | 622-4607019 | Шланг |
Загрузка ...
|
|
| 35 | 622-4607233 | Ось |
Загрузка ...
|
|
| 36 | 622-4607234 | Шайба |
Загрузка ...
|
|
| 37 | 40-4607032 | Болт |
Загрузка ...
|
|
| 38 | 40-4607033-А | Шайба |
Загрузка ...
|
|
| 39 | 40-4607037 | Болт |
Загрузка ...
|
|
| 40 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 41 | 70-3407146 | Планка |
Загрузка ...
|
|
| 42 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 43 | 422-4608018 | Шланг |
Загрузка ...
|
|
| 44 | 80-4608021 | Заглушка |
Загрузка ...
|
|
| 45 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 46 | 1522-4607017 | Палец |
Загрузка ...
|
|
| 47 | 3022-4607138 | Шланг |
Загрузка ...
|
|
| 48 | С80-4607034 | Штуцер |
Загрузка ...
|
|
| 49 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 50 | А61.01.017 | Втулка |
Загрузка ...
|
|
| 51 | 50-4607041 | Кронштейн |
Загрузка ...
|
|
| 54 | М8-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 55 | М8-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 56 | М10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 57 | М10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 58 | М6-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 59 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 60 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 61 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 62 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 63 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 64 | 4х25.019 | Шплинт |
Загрузка ...
|
|
| 65 | 013-017-25-1-4 | Кольцо |
Загрузка ...
|
|
| 66 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 67 | 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 68 | 6Т | Шайба |
Загрузка ...
|
|
| 69 | 8Т | Шайба |
Загрузка ...
|
|
| 70 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 71 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 72 | М8-6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 74 | 020-024-25-2-2 | Кольцо |
Загрузка ...
|
|
| 75 | ЕААВ.303635.001-02 | Трос |
Загрузка ...
|
|
| 78 | 4600.13 | Муфта быстросоединяемая |
Загрузка ...
|
|
| 80 | 5000.03 | Хомут с червячной резьбой 20-32 |
Загрузка ...
|
|
| 81 | 5000.04 | Хомут |
Загрузка ...
|
|
| 82 | НШ14Г-3 | Насос шестерённый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
