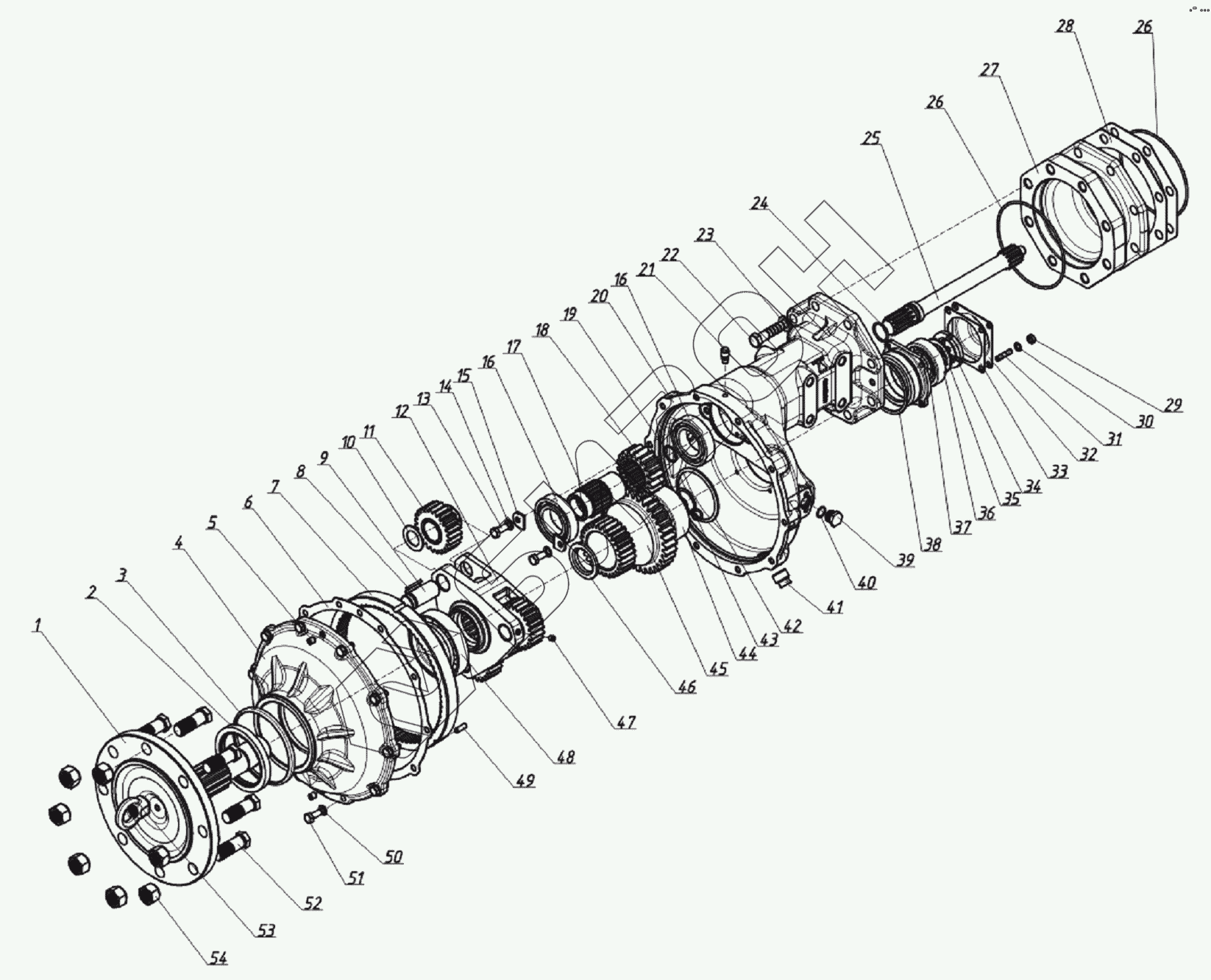

Графический каталог запасных частей к технике: МТЗ 622. Передача конечная
422-2407010-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 422-2407050-01 | 422-2407050-01 | Ступица |
Загрузка ...
|
|
| 422-2407010-01 | 422-2407010-01 | Передача конечная |
Загрузка ...
|
|
| 1521-2308030 | 1521-2308030 | Водило в сборе |
Загрузка ...
|
|
| 422-2407070-01 | 422-2407070-01 | Фланец |
Загрузка ...
|
|
| 1521-2308020 | 1521-2308020 | Крышка |
Загрузка ...
|
|
| 1 | 622-2407071 | Фланец |
Загрузка ...
|
|
| 2 | 2.2-100х125-1 | Манжета |
Загрузка ...
|
|
| 3 | 1521-2308029 | Грязевик |
Загрузка ...
|
|
| 4 | 1521-2308016 | Крышка |
Загрузка ...
|
|
| 5 | 72-2308011 | Винт |
Загрузка ...
|
|
| 6 | 1520-2308034 | Прокладка |
Загрузка ...
|
|
| 7 | 1520-2308064 | Шестерня |
Загрузка ...
|
|
| 8 | 4х34,8А3 | Ролик |
Загрузка ...
|
|
| 9 | 1520-2308053 | Ось |
Загрузка ...
|
|
| 10 | 1520-2308054 | Шайба |
Загрузка ...
|
|
| 11 | 1520-2308059 | Сателлит |
Загрузка ...
|
|
| 12 | 1521-2308056 | Водило |
Загрузка ...
|
|
| 13 | М10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 14 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 15 | 85-1702043 | Пластина |
Загрузка ...
|
|
| 16 | 210АУШ1 | Подшипник |
Загрузка ...
|
|
| 17 | 422-2407014 | Муфта |
Загрузка ...
|
|
| 18 | 422-2407061 | Шестерня |
Загрузка ...
|
|
| 19 | С30 | Кольцо |
Загрузка ...
|
|
| 20 | 422-2407011 | Рукав |
Загрузка ...
|
|
| 21 | СУ-1/8-А | Сапун |
Загрузка ...
|
|
| 22 | М16-6gx55.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | 16.ОТ | Шайба |
Загрузка ...
|
|
| 24 | 032-037-30-2-2 | Кольцо |
Загрузка ...
|
|
| 25 | 422-2407012-01 | Вал |
Загрузка ...
|
|
| 26 | 165-170-36-2-4 | Кольцо |
Загрузка ...
|
|
| 27 | 622-2407051 | Проставка |
Загрузка ...
|
|
| 28 | 622-2407019 | Прокладка |
Загрузка ...
|
|
| 29 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 30 | 8Т | Шайба |
Загрузка ...
|
|
| 31 | 422-2407013 | Шпилька |
Загрузка ...
|
|
| 32 | 1520-2308004 | Крышка |
Загрузка ...
|
|
| 33 | 1520-2308003 | Прокладка |
Загрузка ...
|
|
| 34 | 80-1701045 | Гайка |
Загрузка ...
|
|
| 35 | 80-1701056 | Шайба |
Загрузка ...
|
|
| 36 | 7509А | Подшипник |
Загрузка ...
|
|
| 37 | 1520-2308002 | Стакан |
Загрузка ...
|
|
| 38 | 095-100-30-1-4 | Кольцо |
Загрузка ...
|
|
| 39 | 50-4608027-В | Пробка |
Загрузка ...
|
|
| 40 | 017-021-25-2-2 | Кольцо |
Загрузка ...
|
|
| 41 | ПККГ3/4 | Пробка |
Загрузка ...
|
|
| 42 | 2С100 | Кольцо |
Загрузка ...
|
|
| 43 | С45 | Кольцо |
Загрузка ...
|
|
| 44 | 53609 | Подшипник |
Загрузка ...
|
|
| 45 | 422-2407062 | Блок-шестерня |
Загрузка ...
|
|
| 46 | 1520-2308038 | Кольцо |
Загрузка ...
|
|
| 47 | 1520-2308011 | Винт |
Загрузка ...
|
|
| 48 | 7514А | Подшипник |
Загрузка ...
|
|
| 49 | 2.8х25 | Штифт |
Загрузка ...
|
|
| 50 | М10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 51 | 40-3104021 | Болт |
Загрузка ...
|
|
| 52 | 70-3104019 | Гайка специальная |
Загрузка ...
|
|
| 53 | 36-3104019 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
