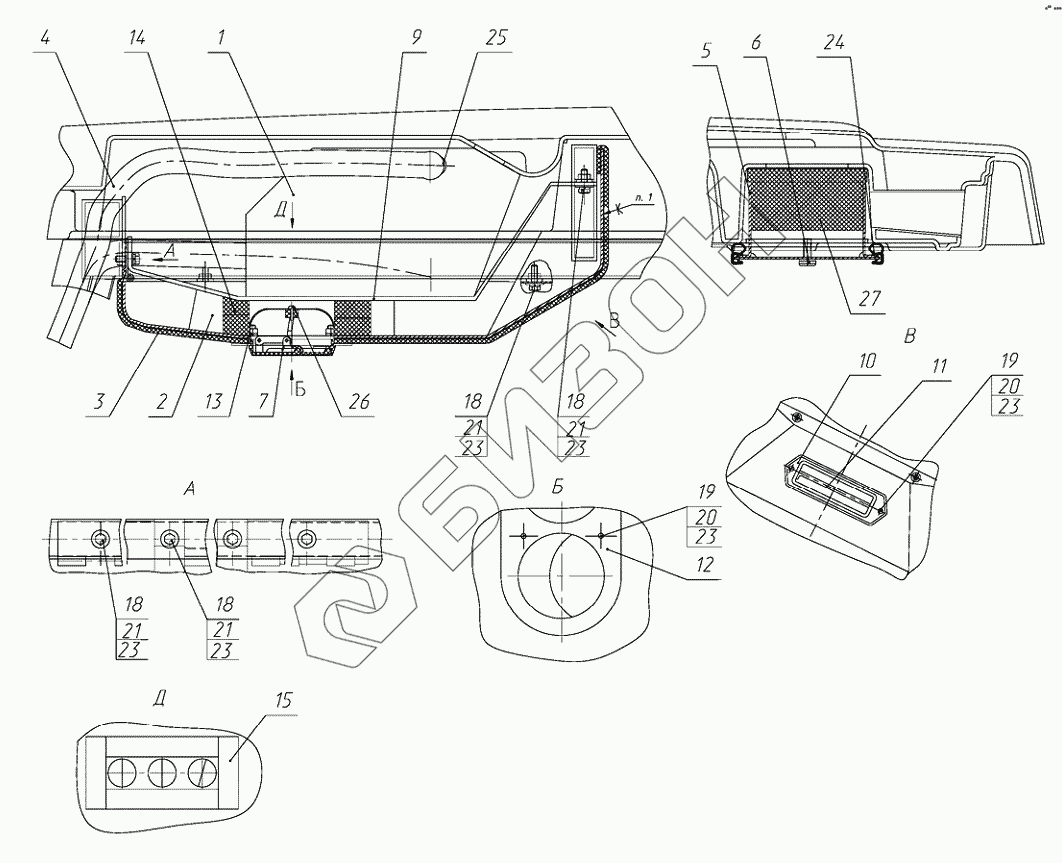

Графический каталог запасных частей к технике: МТЗ 622. Система вентиляции и отопления
322-8101010
1
2
3
4
5
6
7
9
10
11
12
13
14
15
18
18
18
18
19
19
20
20
21
21
21
21
23
23
23
23
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 322-8101010 | 322-8101010 | Система вентиляции и отопления |
Загрузка ...
|
|
| 1 | 322-8101030 | Отопитель |
Загрузка ...
|
|
| 2 | 322-8101050 | Панель |
Загрузка ...
|
|
| 3 | 322-8101110 | Чехол |
Загрузка ...
|
|
| 4 | 322-8101120 | Трасса шлангов отопителя |
Загрузка ...
|
|
| 5 | 322-8104020 | Поддон |
Загрузка ...
|
|
| 6 | 80-3805065 | Винт |
Загрузка ...
|
|
| 7 | 1522-8104100 | Дефлектор |
Загрузка ...
|
|
| 9 | 322-8101021 | Подвеска |
Загрузка ...
|
|
| 10 | 320-8101052 | Крышка |
Загрузка ...
|
|
| 11 | 80-8100012 | Заслонка |
Загрузка ...
|
|
| 12 | 80-8101812 | Рамка |
Загрузка ...
|
|
| 13 | 1522-8104105 | Скоба |
Загрузка ...
|
|
| 14 | 322-8101016 | Уплотнитель |
Загрузка ...
|
|
| 15 | 322-8101016-01 | Уплотнитель |
Загрузка ...
|
|
| 18 | М6-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | В.М6-6gx20.58.019 | Винт |
Загрузка ...
|
|
| 20 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 21 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 23 | 6Т | Шайба |
Загрузка ...
|
|
| 24 | F202.2-06 | Уплотнитель |
Загрузка ...
|
|
| 25 | TORRO20-32/9-C6W | Хомут «НОРМА» |
Загрузка ...
|
|
| 26 | 4х16.019 | Шуруп |
Загрузка ...
|
|
| 27 | В4702 | Элемент фильтрующий В 4702 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
