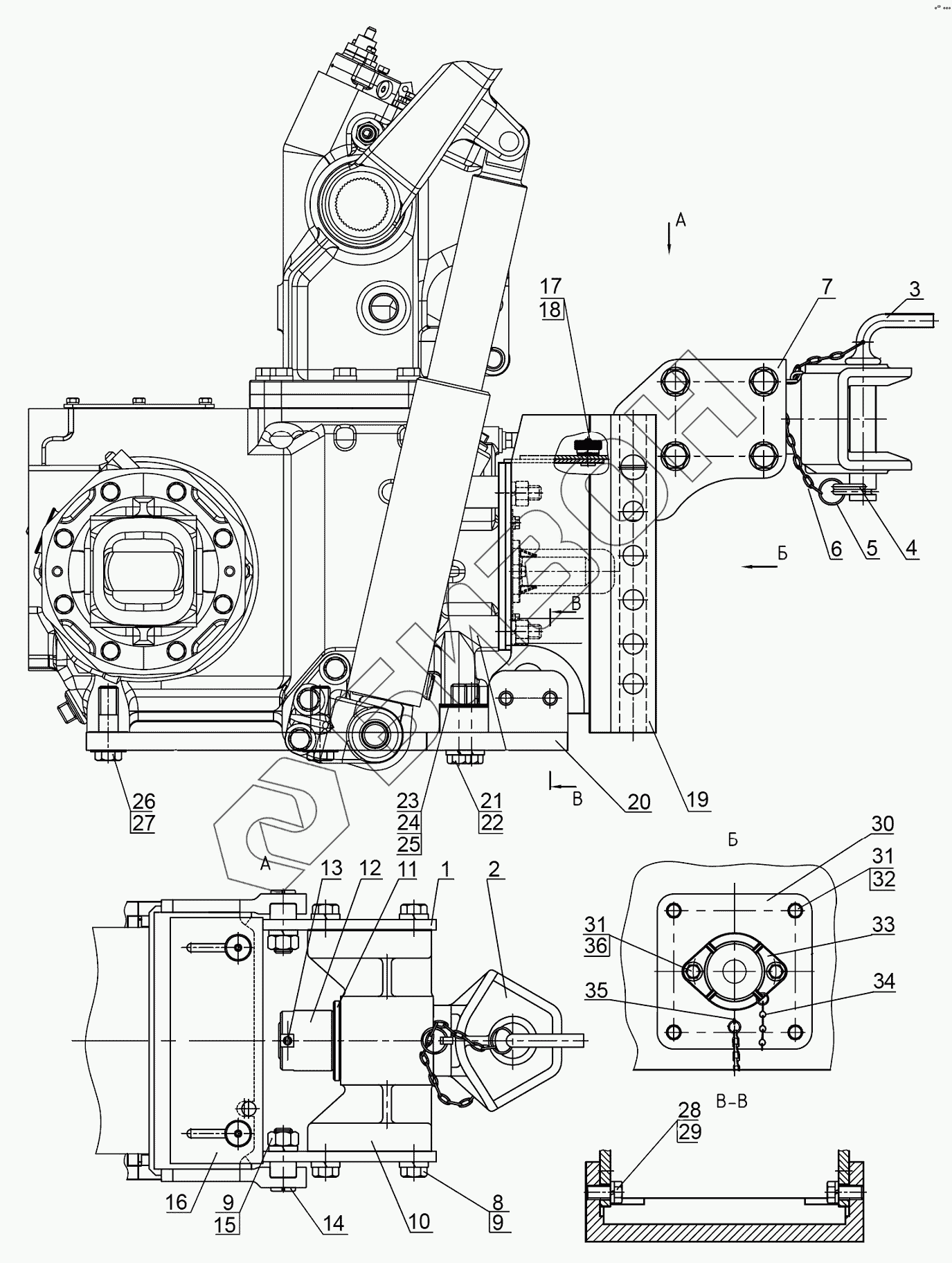

Графический каталог запасных частей к технике: МТЗ 622. Тягово-сцепное устройство (лифтовое с вилкой)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 622-2707050-Б | 622-2707050-Б | Вилка |
Загрузка ...
|
|
| 622-2707010 | 622-2707010 | Тягово-сцепное устройство |
Загрузка ...
|
|
| 622-2707090 | 622-2707090 | Ограждение |
Загрузка ...
|
|
| 1 | 622-2707070-Б | Пластина |
Загрузка ...
|
|
| 2 | 921-2707055 | Вилка |
Загрузка ...
|
|
| 3 | 1522-2707079-А | Шкворень |
Загрузка ...
|
|
| 4 | А61.07.001-А | Шплинт |
Загрузка ...
|
|
| 5 | Н50-4202146 | Кольцо |
Загрузка ...
|
|
| 6 | 2,5х14 | Цепь |
Загрузка ...
|
|
| 7 | 622-2707070-Б-01 | Пластина |
Загрузка ...
|
|
| 8 | М20-6gx50.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | 20.ОТ | Шайба |
Загрузка ...
|
|
| 10 | 1321-2707051-Б | Кронштейн |
Загрузка ...
|
|
| 11 | 1522-2707242 | Шайба |
Загрузка ...
|
|
| 12 | 1522-2707243 | Гайка |
Загрузка ...
|
|
| 13 | 6,3х63.019 | Шплинт |
Загрузка ...
|
|
| 14 | 622-2707012 | Палец |
Загрузка ...
|
|
| 15 | М20х1,5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 16 | 622-2707082-Б | Щиток |
Загрузка ...
|
|
| 17 | 1522-4202094 | Маховичок |
Загрузка ...
|
|
| 18 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 19 | 622-2707060-Б | Кронштейн |
Загрузка ...
|
|
| 20 | 622-2707220 | Плита |
Загрузка ...
|
|
| 21 | 80-2807026-01 | Болт |
Загрузка ...
|
|
| 22 | 18.ОТ | Шайба |
Загрузка ...
|
|
| 23 | 622-2707039 | Пластина |
Загрузка ...
|
|
| 24 | 622-2707039-01 | Пластина |
Загрузка ...
|
|
| 25 | 622-2707039-02 | Пластина |
Загрузка ...
|
|
| 26 | 1321-2707014 | Болт |
Загрузка ...
|
|
| 27 | 1222-2707137 | Пластина |
Загрузка ...
|
|
| 28 | М16-6gx32.88.35.019 | Болт |
Загрузка ...
|
|
| 29 | 16.ОТ | Шайба |
Загрузка ...
|
|
| 30 | 622-2707095 | Плита |
Загрузка ...
|
|
| 31 | М8-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 32 | 8Т | Шайба |
Загрузка ...
|
|
| 33 | 50-4202065-А-01 | Колпак |
Загрузка ...
|
|
| 34 | 70-4235035 | Цепочка |
Загрузка ...
|
|
| 35 | 2,5х16.019 | Шплинт |
Загрузка ...
|
|
| 36 | С8.01.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
