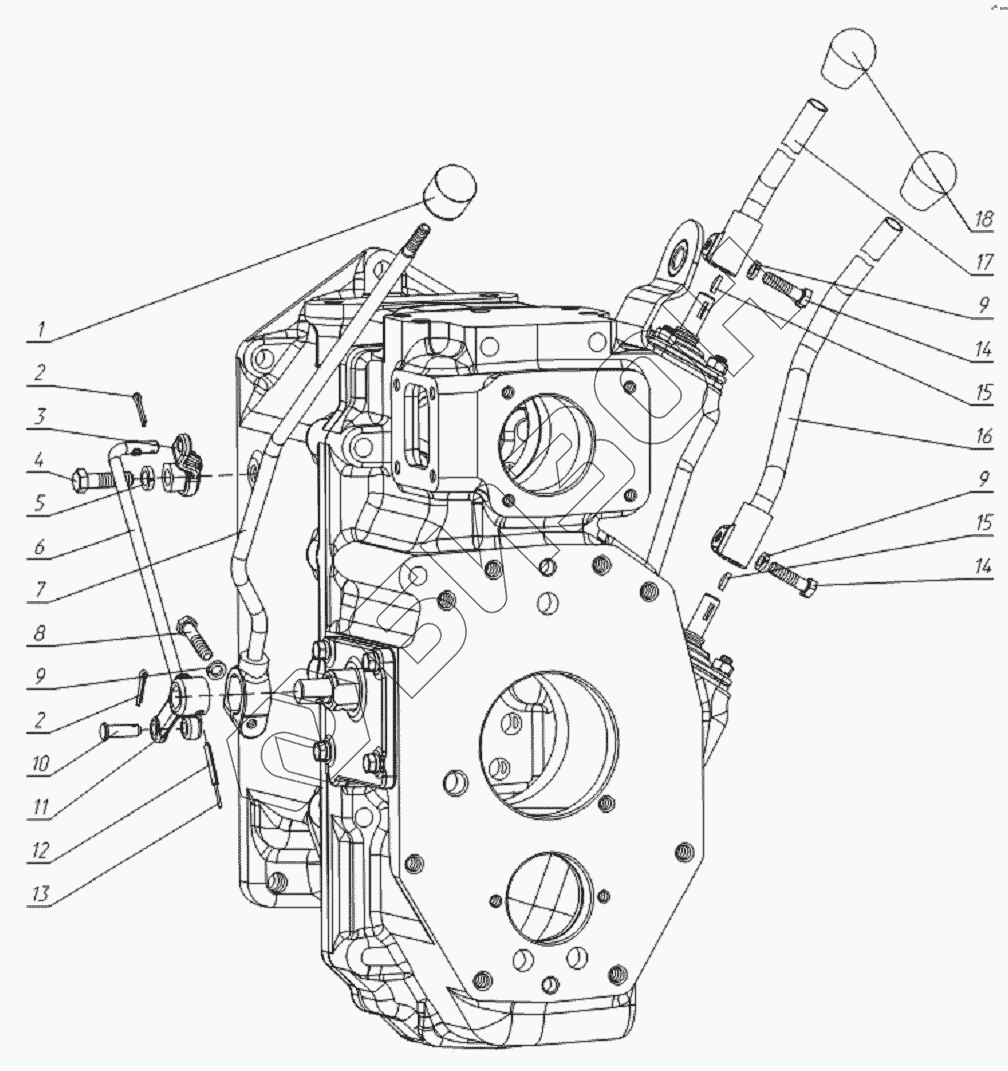

Графический каталог запасных частей к технике: МТЗ 622. Управление коробкой передач
1
2
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 322-1702310 | 322-1702310 | Управление редуктором |
Загрузка ...
|
|
| 320-1702010-09 | 320-1702010-09 | Установка рычага |
Загрузка ...
|
|
| 320-1702010-10 | 320-1702010-10 | Установка рычага |
Загрузка ...
|
|
| 622-1702050 | 622-1702050 | Управление ВОМ |
Загрузка ...
|
|
| 1 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 2 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 3 | 622-1702055 | Рычаг |
Загрузка ...
|
|
| 4 | М10-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 5 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 6 | 622-1702051 | Тяга |
Загрузка ...
|
|
| 7 | 422-1702010 | Рычаг |
Загрузка ...
|
|
| 8 | М6-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | 8Т | Шайба |
Загрузка ...
|
|
| 10 | 8х25 | Штифт |
Загрузка ...
|
|
| 11 | 220-1702046 | Рычаг |
Загрузка ...
|
|
| 12 | 70-4202431 | Штифт |
Загрузка ...
|
|
| 13 | 1,6-О-С | Проволока |
Загрузка ...
|
|
| 14 | М8-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 15 | 3х5 | Шпонка |
Загрузка ...
|
|
| 16 | 322-1702300 | Рычаг |
Загрузка ...
|
|
| 17 | 322-1702330 | Рычаг |
Загрузка ...
|
|
| 18 | А61.01.014 | Рукоятка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
