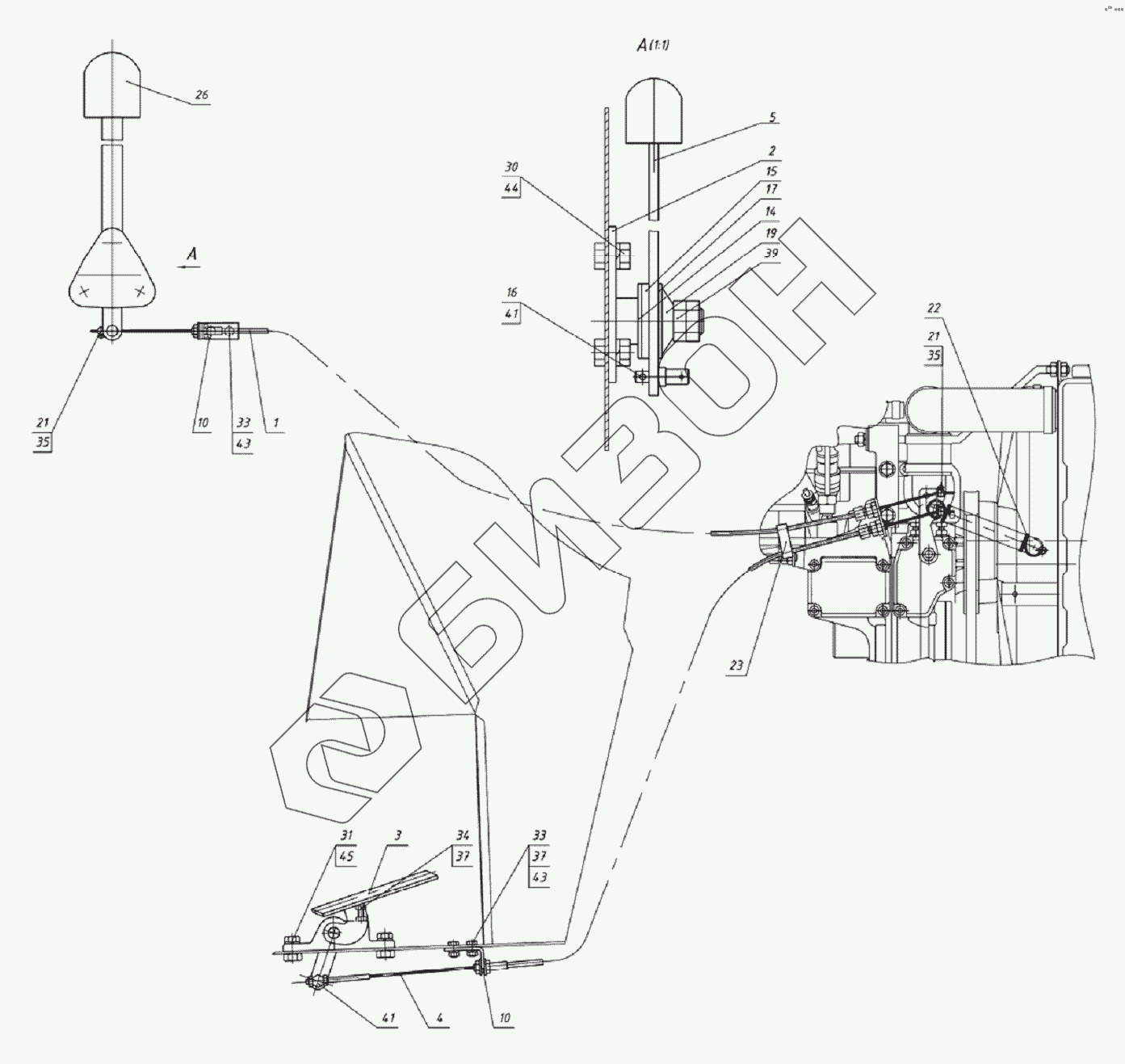

Графический каталог запасных частей к технике: МТЗ 622. Управление подачей топлива
322-1108000-01
1
2
3
4
5
10
10
14
15
16
17
19
21
21
22
23
26
30
31
33
33
34
35
35
37
37
39
41
41
43
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 322-1108000-01 | 322-1108000-01 | Управление подачей топлива |
Загрузка ...
|
|
| 1 | 322-1108060 | Трос |
Загрузка ...
|
|
| 2 | 322-1108105 | Кронштейн |
Загрузка ...
|
|
| 3 | 422-1108010 | Педаль |
Загрузка ...
|
|
| 4 | 422-1108070 | Трос |
Загрузка ...
|
|
| 5 | 422-1108350 | Рукоятка |
Загрузка ...
|
|
| 10 | 320-1108024 | Кронштейн |
Загрузка ...
|
|
| 14 | 80-1108028 | Шайба |
Загрузка ...
|
|
| 15 | 80-1108178 | Шайба фрикционная |
Загрузка ...
|
|
| 16 | 80-1108317 | Бонка |
Загрузка ...
|
|
| 17 | 822-1108028 | Шайба |
Загрузка ...
|
|
| 19 | 80В-1108347 | Пружина тарельчатая |
Загрузка ...
|
|
| 21 | 70-1310441 | Фиксатор |
Загрузка ...
|
|
| 22 | 70-4803019 | Пружина |
Загрузка ...
|
|
| 23 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 26 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 30 | М8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | М10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | М6-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 34 | М6-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 35 | В.М4-6gx8.58.019 | Винт |
Загрузка ...
|
|
| 37 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 39 | М14х1.5-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 41 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 43 | 6Т | Шайба |
Загрузка ...
|
|
| 44 | 8Т | Шайба |
Загрузка ...
|
|
| 45 | 10.ОТ | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
