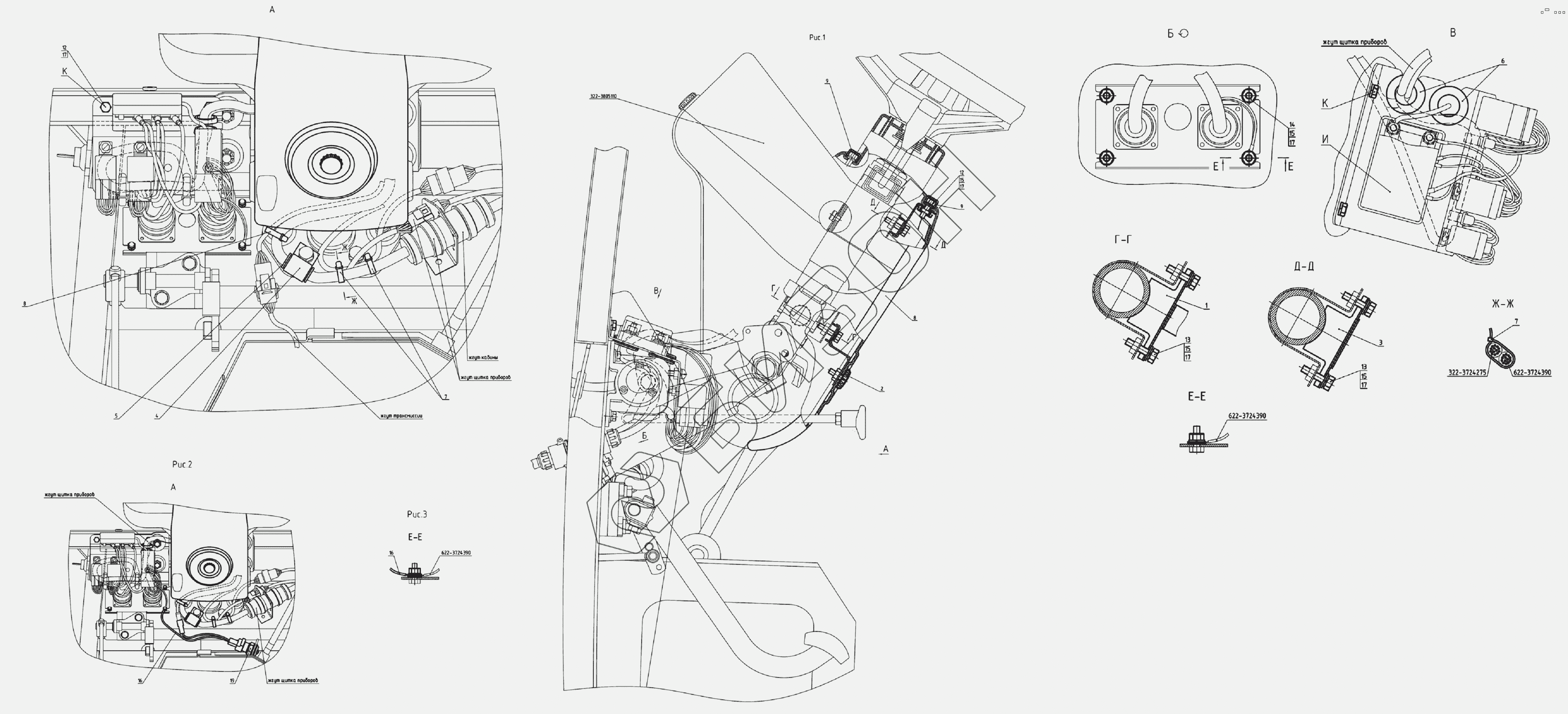

Графический каталог запасных частей к технике: МТЗ 622. Установка щитка приборов
322-3805110
322-3724275-Б
1
2
3
4
5
6
7
7
8
8
9
9
12
12
13
13
14
15
15
15
15
16
16
16
16
16
17
17
17
17
17
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 322-3805110 | 322-3805110 | Панель щитка |
Загрузка ...
|
|
| 322-3724275-Б | 322-3724275-Б | Жгут |
Загрузка ...
|
|
| 1 | 322-3805095 | Кронштейн |
Загрузка ...
|
|
| 2 | 80-3805065 | Винт |
Загрузка ...
|
|
| 3 | 822-3805080-Б | Кронштейн |
Загрузка ...
|
|
| 4 | 70-1115012-01 | Хомутик |
Загрузка ...
|
|
| 5 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 6 | 70-3723042-02 | Втулка |
Загрузка ...
|
|
| 7 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 8 | 822-3805163-01 | Кожух |
Загрузка ...
|
|
| 9 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 12 | М6-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | М6-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 14 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 15 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 16 | 622-3724390 | Жгут |
Загрузка ...
|
|
| 17 | 6Т | Шайба |
Загрузка ...
|
|
| 19 | ВК12-51 | Выключатель ТУ РБ37334210.015-97 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
