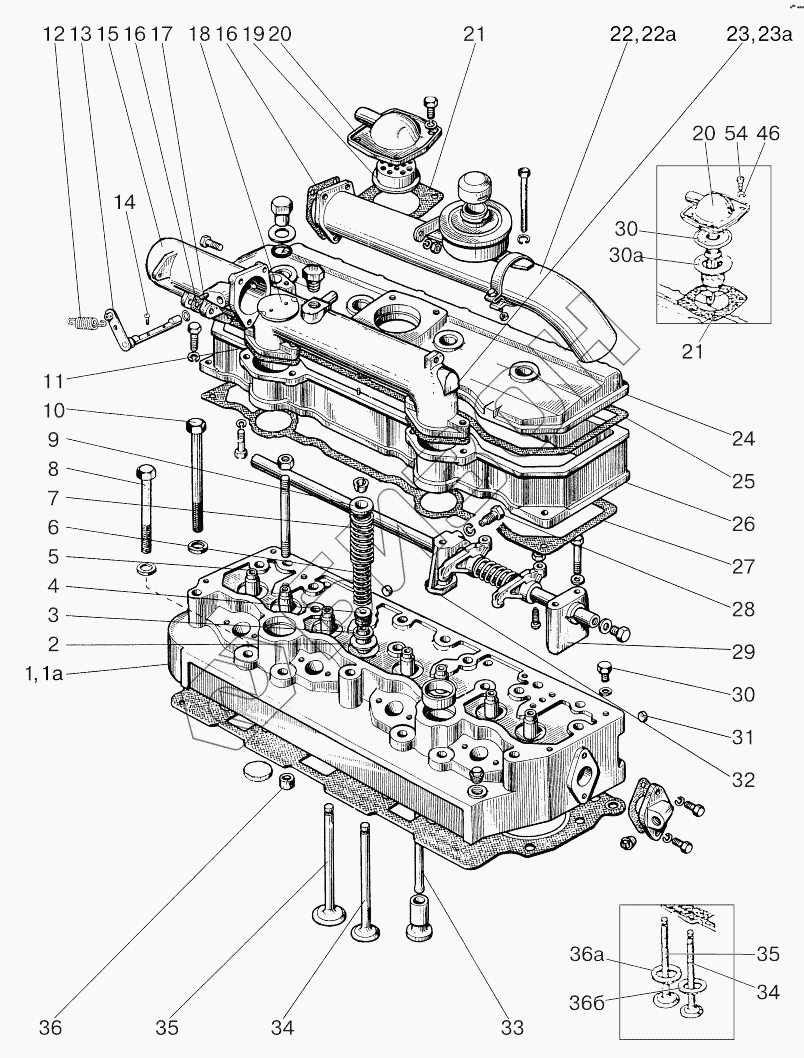

Графический каталог запасных частей к технике: МТЗ 800/900. Головка цилиндров, клапаны и толкатели клапанов
1
1а
2
3
4
5
6
6
7
7
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
20
21
21
22
22а
23
23а
24
24а
25
26
27
28
29
30
30
30а
31
32
33
33
34
34
34
35
35
35
36
36а
36б
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1003012-А1 | 240-1003012-А1 | Головка цилиндров |
Загрузка ...
|
|
| 240-1003013-А2-06 | 240-1003013-А2-06 | Головка цилиндров |
Загрузка ...
|
|
| 240-1003030 | 240-1003030 | Крышка головки цилиндров |
Загрузка ...
|
|
| 245-1003012 | 245-1003012 | Головка цилиндров в сборе |
Загрузка ...
|
|
| 245-1003013-А-03 | 245-1003013-А-03 | Головка цилиндров |
Загрузка ...
|
|
| 245-1003080-08 | 245-1003080-08 | Крышка головки цилиндров |
Загрузка ...
|
|
| 240-1003220-В-03 | 240-1003220-В-03 | Патрубок |
Загрузка ...
|
|
| 240-3707220 | 240-3707220 | Бачок с пробкой |
Загрузка ...
|
|
| 245-3707220-А | 245-3707220-А | Бачок с пробкой |
Загрузка ...
|
|
| 50-1007170-Б | 50-1007170-Б | Винт регулировочный с гайкой |
Загрузка ...
|
|
| 1 | 240-1003015-А1-02 | Головка цилиндров |
Загрузка ...
|
|
| 1а | 245-1003015-А-01 | Головка цилиндров |
Загрузка ...
|
|
| 2 | 240-1007054 | Шайба |
Загрузка ...
|
|
| 3 | 240-1007055 | Шайба |
Загрузка ...
|
|
| 4 | 240-1007020 | Манжета |
Загрузка ...
|
|
| 5 | 240-1007032-Б-01 | Втулка |
Загрузка ...
|
|
| 6 | 240-1007046-А1 | Пружина клапана |
Загрузка ...
|
|
| 6 | 240-1007046-А4 | Пружина внутренняя |
Загрузка ...
|
|
| 7 | 240-1007045-А1 | Пружина клапана |
Загрузка ...
|
|
| 7 | 240-1007045-А2 | Пружина наружная |
Загрузка ...
|
|
| 7 | 240-1007045-А4 | Пружина наружная |
Загрузка ...
|
|
| 7 | 240-1007045-А5 | Пружина наружная |
Загрузка ...
|
|
| 8 | 240-1002047-01 | Болт |
Загрузка ...
|
|
| 9 | 240-1007048 | Тарелка |
Загрузка ...
|
|
| 10 | 240-1002047 | Болт |
Загрузка ...
|
|
| 11 | 240-1003031 | Прокладка |
Загрузка ...
|
|
| 12 | 240-1003226-А1 | Пружина |
Загрузка ...
|
|
| 13 | 240-1003240-А1 | Валик |
Загрузка ...
|
|
| 14 | ВМ4x10 | Винт |
Загрузка ...
|
|
| 15 | 240-1003222-В | Патрубок |
Загрузка ...
|
|
| 16 | 240-1003264-А | Прокладка |
Загрузка ...
|
|
| 17 | 240-1003227 | Штифт |
Загрузка ...
|
|
| 18 | 240-1003221 | Заслонка |
Загрузка ...
|
|
| 19 | 240-1002440 | Фильтр |
Загрузка ...
|
|
| 20 | 240-1002430-В | Корпус сапуна |
Загрузка ...
|
|
| 21 | 240-1002444-А | Прокладка |
Загрузка ...
|
|
| 22 | 240-1003260 | Труба |
Загрузка ...
|
|
| 22а | 243-1109210 | Патрубок |
Загрузка ...
|
|
| 23 | 240-1003033 | Коллектор |
Загрузка ...
|
|
| 23а | 240-1003033-14 | Коллектор впускной |
Загрузка ...
|
|
| 24 | 240-1003122-Б | Колпак крышки |
Загрузка ...
|
|
| 24а | 240-1003122-02 | Колпак крышки |
Загрузка ...
|
|
| 25 | 240-1003109 | Прокладка |
Загрузка ...
|
|
| 26 | 240-1003032-А | Крышка головки цилиндров |
Загрузка ...
|
|
| 27 | 240-1003108 | Прокладка |
Загрузка ...
|
|
| 28 | 240-1007185 | Фиксатор |
Загрузка ...
|
|
| 29 | 240-1007152-Б-01 | Стойка средняя |
Загрузка ...
|
|
| 240-1007152-Б | 240-1007152-Б | Стойка вторая |
Загрузка ...
|
|
| 30 | 245-1014445 | Маслоотражатель |
Загрузка ...
|
|
| 30а | 245-1014440 | Стакан |
Загрузка ...
|
|
| 31 | 240-1003037 | Заглушка |
Загрузка ...
|
|
| 32 | 240-1007152-Б-01 | Стойка средняя |
Загрузка ...
|
|
| 240-1007152-Б | 240-1007152-Б | Стойка вторая |
Загрузка ...
|
|
| 33 | 240-1007310-Б | Штанга |
Загрузка ...
|
|
| 33 | 240-1007310-Б1 | Штанга |
Загрузка ...
|
|
| 34 | 240-1007015-Б6 | Клапан выпускной |
Загрузка ...
|
|
| 34 | 240-1007015-Б7 | Клапан выпускной |
Загрузка ...
|
|
| 35 | 240-1007014-Б4 | Клапан впускной |
Загрузка ...
|
|
| 35 | 240-1007014-Б7 | Клапан впускной |
Загрузка ...
|
|
| 36 | 240-1003029 | Втулка |
Загрузка ...
|
|
| 36а | 245-1003018 | Седло впускного клапана |
Загрузка ...
|
|
| 36б | 245-1003019 | Седло выпускного клапана |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
