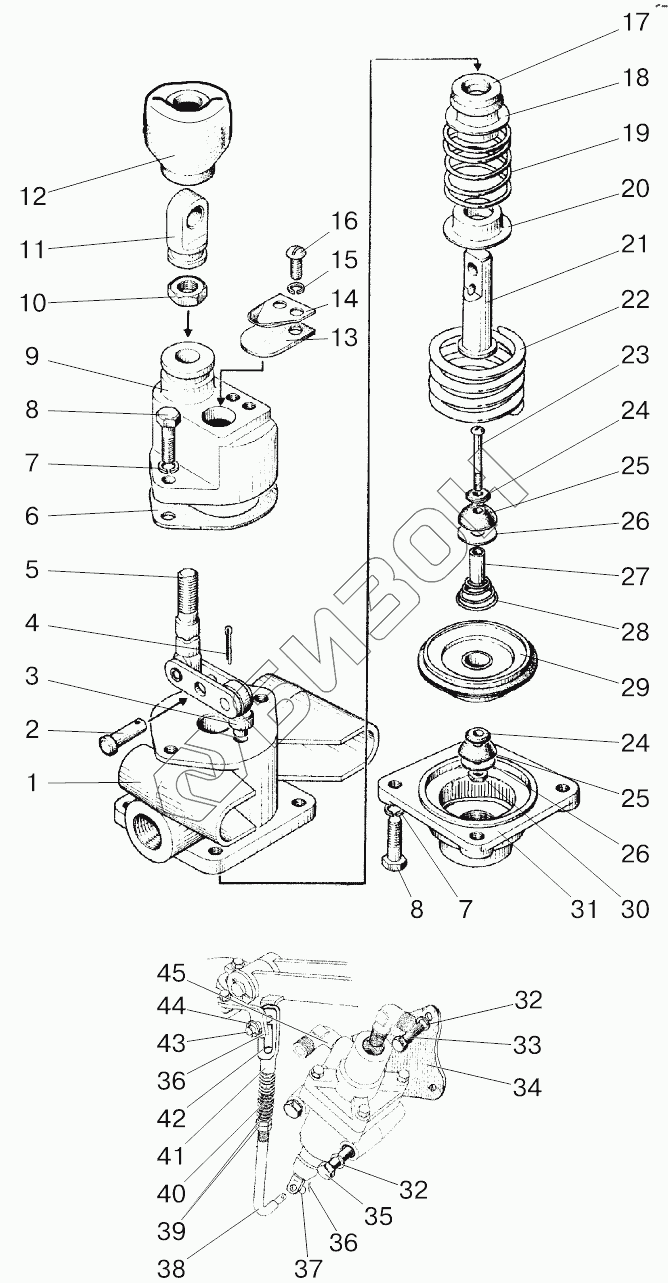

Графический каталог запасных частей к технике: МТЗ 800/900. Кран тормозной
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
28
29
30
31
32
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-3514010 | 80-3514010 | Кран тормозной |
Загрузка ...
|
|
| 1 | 80-3514061 | Корпус |
Загрузка ...
|
|
| 2 | 6x18 | Палец |
Загрузка ...
|
|
| 3 | 80-3514063 | Штифт |
Загрузка ...
|
|
| 4 | 2x12 | Шплинт |
Загрузка ...
|
|
| 5 | 80-3514070 | Тяга |
Загрузка ...
|
|
| 6 | ШКЯМ188.00.02 | Прокладка |
Загрузка ...
|
|
| 7 | ШП6 | Шайба |
Загрузка ...
|
|
| 8 | М6x20 | Болт |
Загрузка ...
|
|
| 9 | 80-3514084 | Крышка |
Загрузка ...
|
|
| 10 | 80-3514086 | Контргайка |
Загрузка ...
|
|
| 11 | 80-3514017 | Ушко |
Загрузка ...
|
|
| 12 | ШКЯМ251.00.016 | Чехол |
Загрузка ...
|
|
| 13 | 80-3514019 | Клапан |
Загрузка ...
|
|
| 14 | 80-3514018 | Прижим |
Загрузка ...
|
|
| 15 | ШП4 | Шайба |
Загрузка ...
|
|
| 16 | ВМ4x12 | Винт |
Загрузка ...
|
|
| 17 | 80-3514062 | Манжета |
Загрузка ...
|
|
| 18 | 80-3514087 | Втулка |
Загрузка ...
|
|
| 19 | 80-3514014 | Пружина |
Загрузка ...
|
|
| 20 | 80-3514013 | Тарелка пружины |
Загрузка ...
|
|
| 21 | 80-3514082 | Шток |
Загрузка ...
|
|
| 22 | 80-3514012 | Пружина |
Загрузка ...
|
|
| 23 | 80-3514023 | Винт |
Загрузка ...
|
|
| 24 | 80-3514025 | Шайба |
Загрузка ...
|
|
| 25 | 80-3514028 | Клапан |
Загрузка ...
|
|
| 26 | 80-3514027 | Шайба |
Загрузка ...
|
|
| 27 | 80-3514022 | Трубка |
Загрузка ...
|
|
| 28 | 80-3514024 | Пружина |
Загрузка ...
|
|
| 29 | 80-3514020 | Диафрагма в сборе |
Загрузка ...
|
|
| 29 | 80-3514040 | Диафрагма |
Загрузка ...
|
|
| 30 | М4 | Гайка |
Загрузка ...
|
|
| 31 | 80-3514083 | Крышка |
Загрузка ...
|
|
| 32 | ШП10 | Шайба |
Загрузка ...
|
|
| 33 | М10x40 | Болт |
Загрузка ...
|
|
| 34 | 85-3514011 | Кронштейн |
Загрузка ...
|
|
| 35 | ШЧ10 | Шайба |
Загрузка ...
|
|
| 36 | М10x70 | Болт |
Загрузка ...
|
|
| 37 | 3,2x18 | Шплинт |
Загрузка ...
|
|
| 38 | 80-3514130 | Тяга |
Загрузка ...
|
|
| 38 | 80-3514131 | Тяга |
Загрузка ...
|
|
| 39 | М12x1,25 | Гайка |
Загрузка ...
|
|
| 40 | ДСШ-14.21.141 | Пружина |
Загрузка ...
|
|
| 41 | 80-3514132 | Наконечник |
Загрузка ...
|
|
| 42 | 80-3514133 | Гайка |
Загрузка ...
|
|
| 43 | 12x40 | Палец |
Загрузка ...
|
|
| 44 | ШЧ12 | Шайба |
Загрузка ...
|
|
| 45 | 70-3506033 | Угольник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
