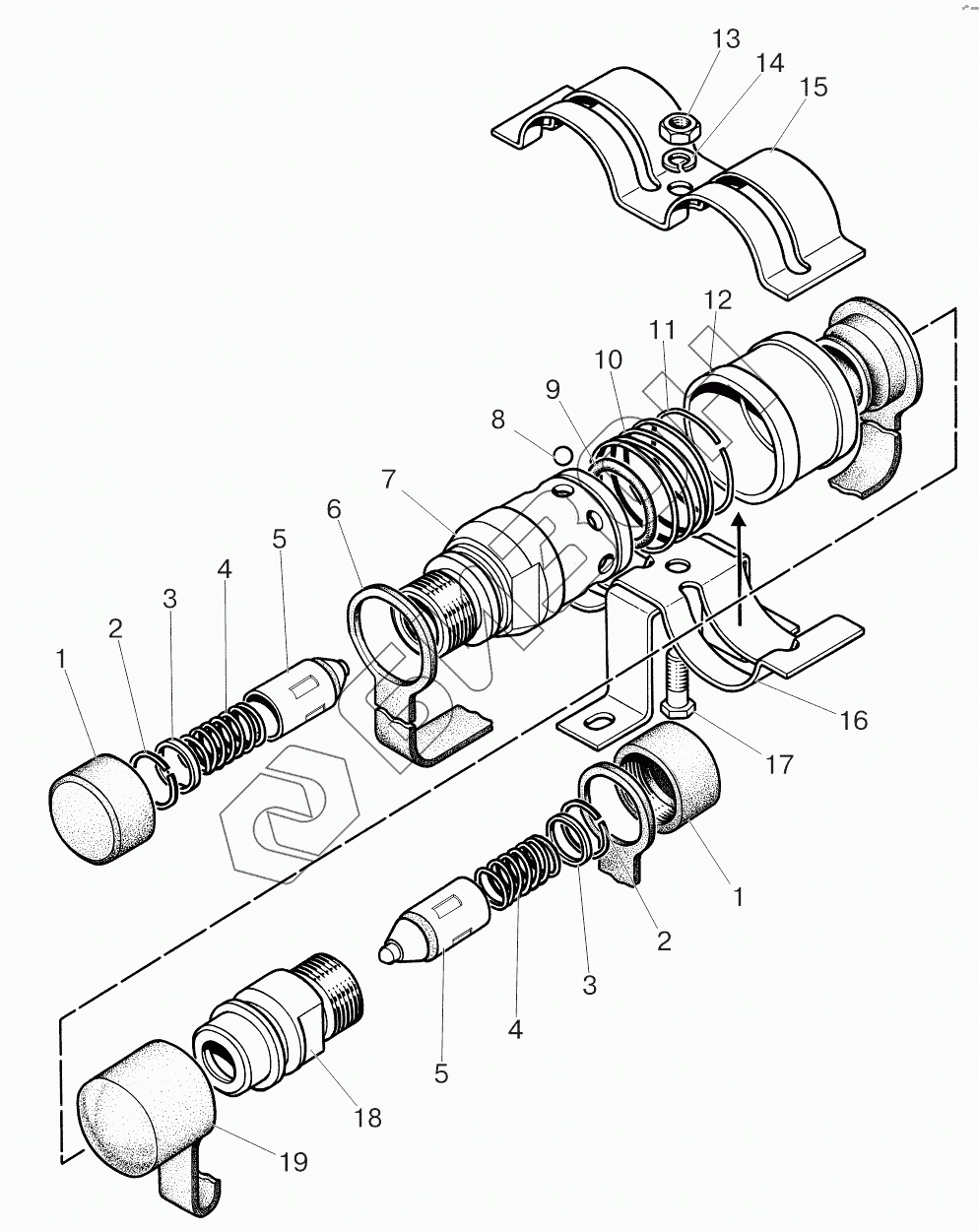

Графический каталог запасных частей к технике: МТЗ 800/900. Муфта разрывная
1
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| М036.50Р.20 | М036.50Р.20 | Корпус правый |
Загрузка ...
|
|
| М036.50Р.10 | М036.50Р.10 | Корпус левый |
Загрузка ...
|
|
| 1 | М036.50Р.20.09 | Заглушка резьбовая |
Загрузка ...
|
|
| 2 | М036.50Р.20.04 | Кольцо внутреннее |
Загрузка ...
|
|
| 3 | М036.50Р.20.03 | Шайба |
Загрузка ...
|
|
| 4 | М036.50Р.20.02 | Пружина |
Загрузка ...
|
|
| 5 | М036.50Р.30 | Клапан |
Загрузка ...
|
|
| 6 | М036.50Р.10.04 | Заглушка внутренняя |
Загрузка ...
|
|
| 7 | М036.50Р.10.16 | Корпус |
Загрузка ...
|
|
| 8 | 5-20 | Шарик |
Загрузка ...
|
|
| 9 | 020-025-30-2-2 | Кольцо |
Загрузка ...
|
|
| 10 | М036.50Р.10.03 | Пружина |
Загрузка ...
|
|
| 11 | М036.50Р.10.05 | Кольцо пружинное |
Загрузка ...
|
|
| 12 | М036.50Р.10.02 | Втулка запорная |
Загрузка ...
|
|
| 13 | М8 | Гайка |
Загрузка ...
|
|
| 14 | ШП8 | Шайба |
Загрузка ...
|
|
| 15 | 40-4607087 | Крышка кронштейна |
Загрузка ...
|
|
| 16 | 40-4607064-Б1 | Кронштейн |
Загрузка ...
|
|
| 17 | М8x30 | Болт |
Загрузка ...
|
|
| 18 | М036.50Р.20.011 | Корпус |
Загрузка ...
|
|
| 19 | М036.50Р.20.06 | Заглушка наружная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
