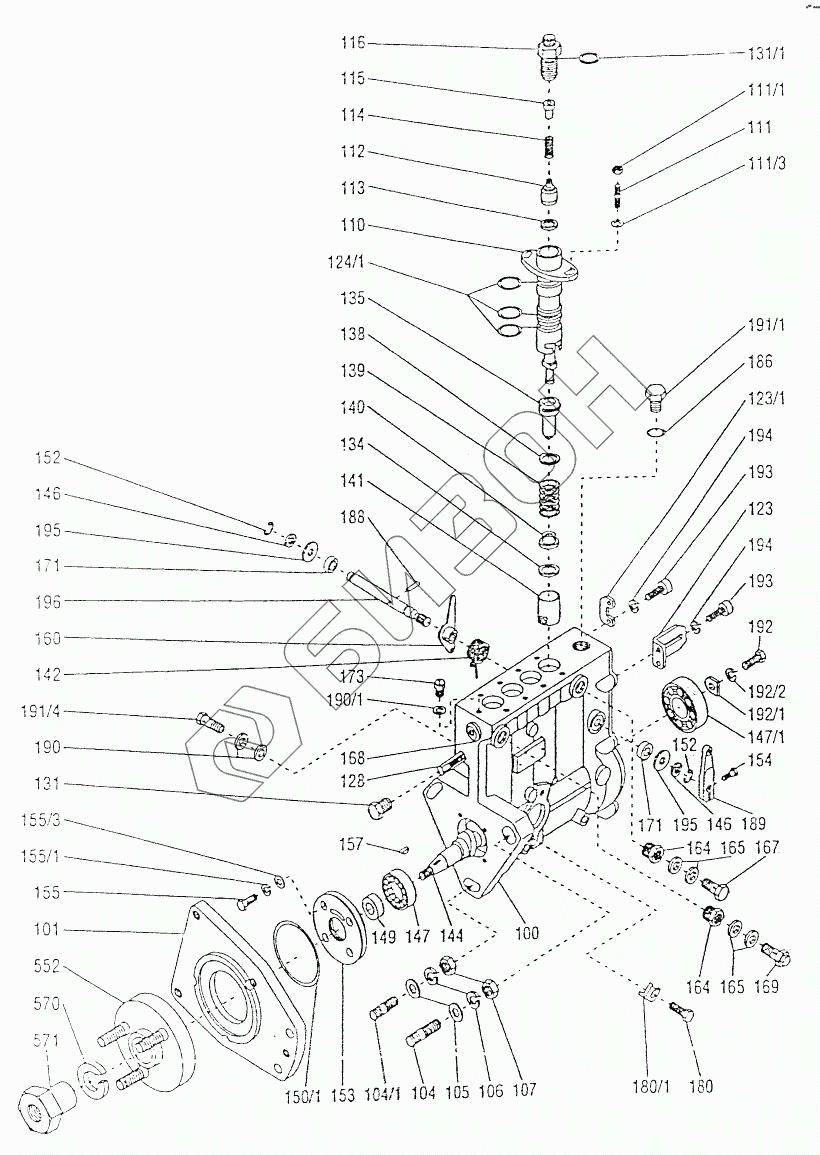

Графический каталог запасных частей к технике: МТЗ 800/900. Насос топливный «Моторпал» (PP4Mf)
100
101
104
104.1
105
106
107
110
111
111.1
111.3
112
113
114
115
116
123
123.1
124.1
128
131
131.1
134
135
138
139
140
141
142
144
146
146
147
147.1
149
150.1
152
152
153
154
155
155.1
155.3
157
160
164
164
165
165
167
168
169
171
171
173
180
180.1
186
188
189
190
190.1
191.4
192
192.1
192.1
192.2
193
193
194
194
195
195
196
552
570
571
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| PP4M10P1f-3478 | PP4M10P1f-3478 | Насос топливный |
Загрузка ...
|
|
| PP4M10U1f-3488 | PP4M10U1f-3488 | Насос топливный |
Загрузка ...
|
|
| 100 | 60036-21 | Корпус с втулками в сборе |
Загрузка ...
|
|
| 101 | 20009-08 | Фланец |
Загрузка ...
|
|
| 104 | 00071-09 | Шпилька |
Загрузка ...
|
|
| 104.1 | 00071-08 | Шпилька |
Загрузка ...
|
|
| 105 | 33090899 | Шайба 10, 50 СSN02 1702.15 |
Загрузка ...
|
|
| 106 | 33091800 | Шайба пружинная СSN02 1702.05 |
Загрузка ...
|
|
| 107 | 33090523 | Гайка М10 СSN02 1401.25 |
Загрузка ...
|
|
| 110 | 60403-41 | Плунжер и гильза ЕМ10Рf-41 |
Загрузка ...
|
|
| 111 | 00061-44 | Шпилька |
Загрузка ...
|
|
| 111.1 | 33092348 | Гайка М6 СSN02 1402.55 |
Загрузка ...
|
|
| 111.3 | 00482-50 | Шайба |
Загрузка ...
|
|
| 112 | 60042-62 | Клапан нагнетания |
Загрузка ...
|
|
| 113 | 06811-86 | Кольцо уплот-нительное |
Загрузка ...
|
|
| 114 | 32094656 | Пружина 08007-20 |
Загрузка ...
|
|
| 115 | 00720-96 | Втулка |
Загрузка ...
|
|
| 116 | 06306-58 | Штуцер |
Загрузка ...
|
|
| 123 | 35097310 | Направляющая рейка управления 00981-64 |
Загрузка ...
|
|
| 123.1 | 00980-50 | Упор рейки |
Загрузка ...
|
|
| 124.1 | 31097467 | Кольцо уплотнительное 06818-58 |
Загрузка ...
|
|
| 128 | 04680-67 | Рейка управления |
Загрузка ...
|
|
| 131 | 02403-46 | Пробка упора |
Загрузка ...
|
|
| 131.1 | 31096822 | Кольцо 14х2 РN02 9281.9 |
Загрузка ...
|
|
| 134 | 00421-31 | Прокладка S=1,50 |
Загрузка ...
|
|
| 134 | 00421-32 | Прокладка S=1,55 |
Загрузка ...
|
|
| 134 | 00421-33 | Прокладка S=1,60 |
Загрузка ...
|
|
| 134 | 00421-34 | Прокладка S=1,65 |
Загрузка ...
|
|
| 134 | 00421-35 | Прокладка S=1,70 |
Загрузка ...
|
|
| 134 | 00421-36 | Прокладка S=1,75 |
Загрузка ...
|
|
| 134 | 00421-37 | Прокладка S=1,80 |
Загрузка ...
|
|
| 134 | 00421-38 | Прокладка S=1,85 |
Загрузка ...
|
|
| 134 | 00421-39 | Прокладка S=1,90 |
Загрузка ...
|
|
| 134 | 00421-40 | Прокладка S=1,95 |
Загрузка ...
|
|
| 134 | 00421-41 | Прокладка S=2,00 |
Загрузка ...
|
|
| 134 | 00421-42 | Прокладка S=2,05 |
Загрузка ...
|
|
| 134 | 00421-43 | Прокладка S=2,10 |
Загрузка ...
|
|
| 134 | 00421-44 | Прокладка S=2,15 |
Загрузка ...
|
|
| 134 | 00421-45 | Прокладка S=2,20 |
Загрузка ...
|
|
| 134 | 00421-46 | Прокладка S=2,25 |
Загрузка ...
|
|
| 134 | 00421-47 | Прокладка S=2,30 |
Загрузка ...
|
|
| 134 | 00421-48 | Прокладка S=2,35 |
Загрузка ...
|
|
| 134 | 00421-49 | Прокладка S=2,40 |
Загрузка ...
|
|
| 134 | 00421-50 | Прокладка S=2,45 |
Загрузка ...
|
|
| 134 | 00421-51 | Прокладка S=2,50 |
Загрузка ...
|
|
| 134 | 00421-52 | Прокладка S=2,55 |
Загрузка ...
|
|
| 134 | 00421-53 | Прокладка S=2,60 |
Загрузка ...
|
|
| 134 | 00421-54 | Прокладка S=2,65 |
Загрузка ...
|
|
| 134 | 00421-55 | Прокладка S=2,70 |
Загрузка ...
|
|
| 134 | 00421-56 | Прокладка S=2,75 |
Загрузка ...
|
|
| 134 | 00421-57 | Прокладка S=2,80 |
Загрузка ...
|
|
| 134 | 00421-58 | Прокладка S=2,85 |
Загрузка ...
|
|
| 135 | 20014-25 | Поворотная гильза |
Загрузка ...
|
|
| 138 | 00404-54 | Шайба пружины s=1,00 |
Загрузка ...
|
|
| 139 | 32094503 | Пружина 08007-25 |
Загрузка ...
|
|
| 140 | 00426-84 | Тарелка нижняя |
Загрузка ...
|
|
| 141 | 60022-87 | Роликовый толкатель |
Загрузка ...
|
|
| 20022-88 | 20022-88 | Корпус толкателя |
Загрузка ...
|
|
| 00700-91 | 00700-91 | Ось ролика |
Загрузка ...
|
|
| 04350-48 | 04350-48 | Ролик |
Загрузка ...
|
|
| 142 | 32096727 | Пружина 08301-24 |
Загрузка ...
|
|
| 144 | 20019-77 | Вал кулачковый |
Загрузка ...
|
|
| 146 | 00400-67 | Прокладка |
Загрузка ...
|
|
| 147 | 31096877 | Подшипник (передний) RNU204Е СSN02 4673 |
Загрузка ...
|
|
| 147.1 | 31094057 | Подшипник (задний) 6305А СSN02 4630 |
Загрузка ...
|
|
| 149 | 31094190 | Манжета 25х35х7 СSN02 9401.0 |
Загрузка ...
|
|
| 150.1 | 31090261 | Кольцо вала 65х2 РN02 9281.2 |
Загрузка ...
|
|
| 152 | 33097584 | Кольцо стопорное 9 СSN02 2929.05 |
Загрузка ...
|
|
| 153 | 20026-16 | Центрирующая крышка |
Загрузка ...
|
|
| 154 | 33090381 | Болт М6х18 СSN02 1103.55 |
Загрузка ...
|
|
| 155 | 33090362 | Винт М6х16 СSN02 1207.52 |
Загрузка ...
|
|
| 155.1 | 33094313 | Шайба пружинная 6 СSN02 1740.05 |
Загрузка ...
|
|
| 155.3 | 00400-81 | Шайба s=0,50 |
Загрузка ...
|
|
| 157 | 160.2902 | Шпонка 4х6,5 СSN301385,1 |
Загрузка ...
|
|
| 160 | 54720-80 | Рычаг в сборе |
Загрузка ...
|
|
| 164 | 06301-33 | Переходник |
Загрузка ...
|
|
| 165 | 160.2504 | Кольцо уплотнительное 14х20 СSN02 9310,2 |
Загрузка ...
|
|
| 167 | 160.2801 | Болт поворотного угольника М8 с кадмиевым покрытием СSN137993,92 |
Загрузка ...
|
|
| 168 | 02414-07 | Пробка резьбовая |
Загрузка ...
|
|
| 169 | 69041-19 | Клапан перепускной |
Загрузка ...
|
|
| 171 | 31093200 | Манжета 11х19х5 СSN02 9401.0 |
Загрузка ...
|
|
| 173 | 02402-07 | Винт выпуска воздуха |
Загрузка ...
|
|
| 180 | 33093181 | Болт М6х20 СSN02 1207.55 |
Загрузка ...
|
|
| 180.1 | 00862-26 | Прижим |
Загрузка ...
|
|
| 186 | 31090253 | Кольцо 16х12 РN02 9280.2 |
Загрузка ...
|
|
| 188 | 33096728 | Штифт 4х18 СSN02 2150.2 |
Загрузка ...
|
|
| 189 | 04704-35 | Рычаг в сборе |
Загрузка ...
|
|
| 190 | 160.2503 | Кольцо уплотнительное 10х14 СSN02 9310.2 |
Загрузка ...
|
|
| 190.1 | 160.2501 | Кольцо уплотнительное 6х10 СSN02 9310,2 |
Загрузка ...
|
|
| 191.1 | 02403-10 | Пробка резьбовая |
Загрузка ...
|
|
| 191.4 | 160.2805 | Болт поворотного угольника с кадмиевым покрытием 4 СSN13 7993.92 |
Загрузка ...
|
|
| 192 | 33094484 | Болт М6х14 СSN02 1207.52 |
Загрузка ...
|
|
| 192.1 | 00419-55 | Прокладка |
Загрузка ...
|
|
| 192.2 | 33093400 | Шайба пружинная 6 DIN 127ВВN762 |
Загрузка ...
|
|
| 193 | 33097234 | Винт М5х12 СSN02 1143.52 |
Загрузка ...
|
|
| 194 | 33096729 | Шайба пружинная 5 СSN02 1740,02 |
Загрузка ...
|
|
| 195 | 00402-42 | Шайба |
Загрузка ...
|
|
| 196 | 04012-03 | Ось |
Загрузка ...
|
|
| 552 | 54856-92 | Муфта |
Загрузка ...
|
|
| 570 | 33097479 | Шайба |
Загрузка ...
|
|
| 571 | 00202-92 | Гайка |
Загрузка ...
|
|
| 60036-22 | 60036-22 | Корпус с упором в сборке |
Загрузка ...
|
|
| 60503-55 | 60503-55 | Секция впрыска топлива |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
