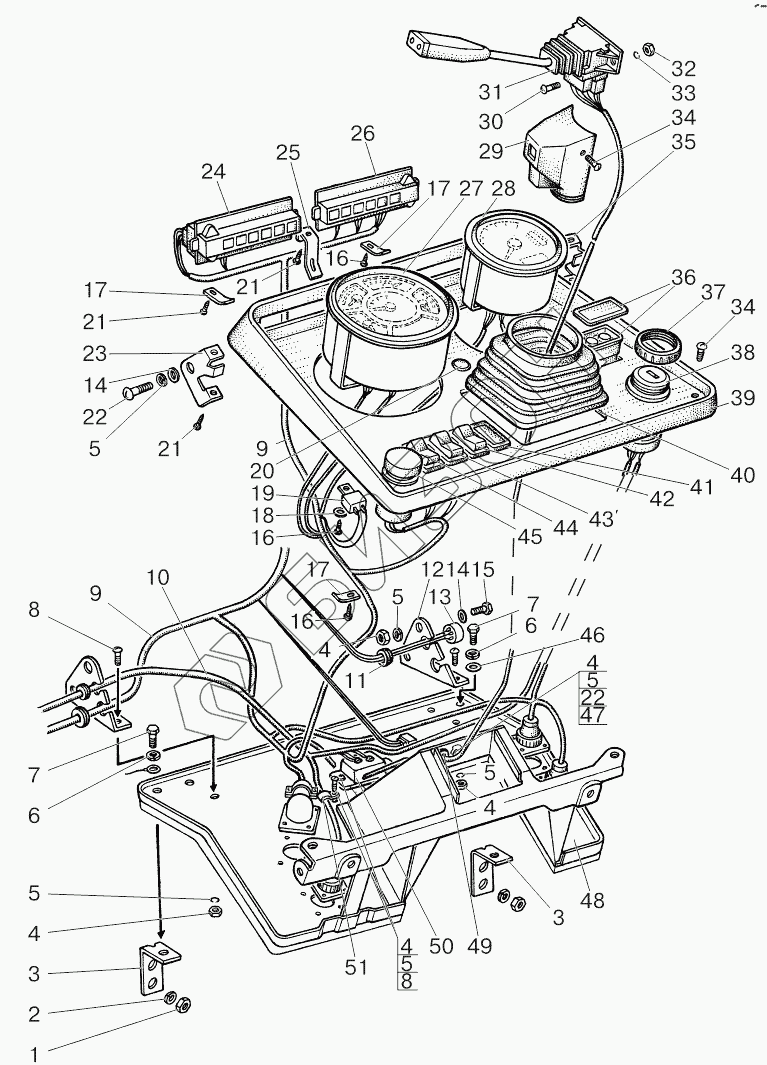

Графический каталог запасных частей к технике: МТЗ 800/900. Основание. Приборы (вариант 1)
1
2
3
3
4
4
4
4
4
5
5
5
5
5
5
6
6
7
7
8
8
9
9
10
11
12
13
14
14
15
16
16
16
17
17
17
18
19
20
21
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-3805010-Д | 80-3805010-Д | Щиток приборов |
Загрузка ...
|
|
| 1 | М10 | Гайка |
Загрузка ...
|
|
| 2 | ШП10 | Шайба |
Загрузка ...
|
|
| 3 | 80-3805030 | Кронштейн |
Загрузка ...
|
|
| 4 | М6 | Гайка |
Загрузка ...
|
|
| 5 | ШП6 | Шайба |
Загрузка ...
|
|
| 6 | ШП8 | Шайба |
Загрузка ...
|
|
| 7 | М8x16 | Болт |
Загрузка ...
|
|
| 8 | ВМ6x12 | Винт |
Загрузка ...
|
|
| 9 | 80-3724395-Б | Жгут |
Загрузка ...
|
|
| 10 | 80-3724512-Б | Жгут |
Загрузка ...
|
|
| 11 | 70-3723042-01 | Втулка |
Загрузка ...
|
|
| 12 | 80-3805043 | Кронштейн |
Загрузка ...
|
|
| 13 | РС492 | Реле-прерыватель контрольной лампы ручного тормоза |
Загрузка ...
|
|
| 14 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 15 | М6x16 | Болт |
Загрузка ...
|
|
| 16 | 4x10 | Винт |
Загрузка ...
|
|
| 17 | 80-3723026 | Скоба |
Загрузка ...
|
|
| 18 | ШЧ5 | Шайба |
Загрузка ...
|
|
| 19 | 733.3747 | Реле |
Загрузка ...
|
|
| 20 | 80-3805064 | Заглушка |
Загрузка ...
|
|
| 21 | 4x16 | Шуруп |
Загрузка ...
|
|
| 22 | ВМ6x18 | Винт |
Загрузка ...
|
|
| 23 | 80-3805035-01 | Кронштейн левый |
Загрузка ...
|
|
| 24 | БКЛ3803-03 | Блок контрольных ламп |
Загрузка ...
|
|
| 25 | 80-3805015 | Кронштейн |
Загрузка ...
|
|
| 26 | БКЛ3803-01 | Блок контрольных ламп |
Загрузка ...
|
|
| 27 | АР70.3801-01 | Комбинация приборов |
Загрузка ...
|
|
| 28 | АР70.3813 | Тахоспидометр |
Загрузка ...
|
|
| 29 | 80-3709023-В | Кожух |
Загрузка ...
|
|
| 30 | ВМ5x12 | Винт |
Загрузка ...
|
|
| 31 | ПКП-1 | Переключатель подрулевой |
Загрузка ...
|
|
| 32 | М5 | Гайка |
Загрузка ...
|
|
| 33 | ШП5 | Шайба |
Загрузка ...
|
|
| 34 | ВМ6x12 | Винт |
Загрузка ...
|
|
| 35 | 80-3805035 | Кронштейн правый |
Загрузка ...
|
|
| 36 | АР70.3709-01 | Пульт управления |
Загрузка ...
|
|
| 37 | 80-3805014 | Гайка |
Загрузка ...
|
|
| 38 | 1202.3704-03 | Выключатель стартера и приборов |
Загрузка ...
|
|
| 39 | 80-3805021-Б | Щиток |
Загрузка ...
|
|
| 40 | 80-3805012 | Уплотнитель |
Загрузка ...
|
|
| 41 | 80-3801327 | Заглушка |
Загрузка ...
|
|
| 42 | П150М-19.44 | Переключатель |
Загрузка ...
|
|
| 43 | П150М-14.10 | Переключатель |
Загрузка ...
|
|
| 44 | П147М-04.29 | Переключатель |
Загрузка ...
|
|
| 45 | 245.3710 | Выключатель аварийный |
Загрузка ...
|
|
| 46 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 47 | П14.3723 | Панель |
Загрузка ...
|
|
| 48 | 80-3805050-Б1 | Основание |
Загрузка ...
|
|
| 49 | 50-4607064 | Втулка |
Загрузка ...
|
|
| 50 | СДФ-2 | Сопротивление добавочное |
Загрузка ...
|
|
| 51 | 80-3723036 | Скоба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
