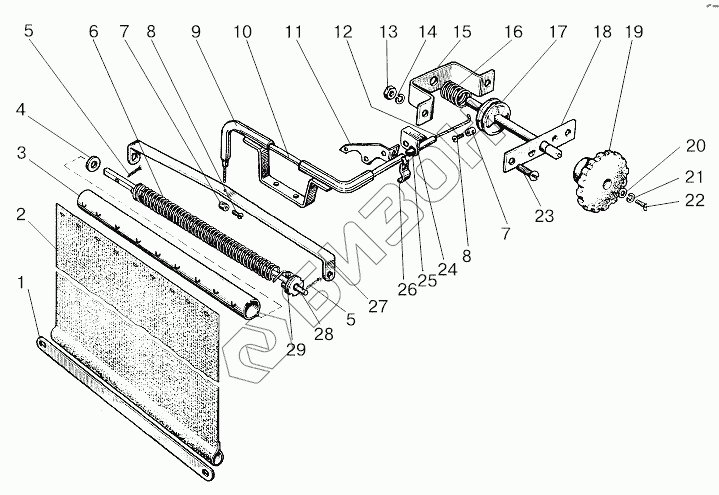

Графический каталог запасных частей к технике: МТЗ 800/900. Шторка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали Цена
70-1310010-А 70-1310010-А Шторка
Загрузка ...
1 70-1310016 Планка
Загрузка ...
2 А09.01.001 Шторка
Загрузка ...
3 А09.01.015 Барабан
Загрузка ...
4 ШЧ6 Шайба
Загрузка ...
5 2x12 Шплинт
Загрузка ...
6 А09.01.005 Пружина
Загрузка ...
7 70-1310441 Фиксатор
Загрузка ...
8 М4x6 Винт
Загрузка ...
9 80-1310020 Кронштейн
Загрузка ...
10 80В-1310007 Оболочка
Загрузка ...
11 70-4803027 Кронштейн
Загрузка ...
12 70-1310121-А Шнур
Загрузка ...
13 М6 Гайка
Загрузка ...
14 ШП6 Шайба
Загрузка ...
15 70-1310411 Скоба
Загрузка ...
16 А09.01.023 Пружина
Загрузка ...
17 70-1310450 Барабан
Загрузка ...
18 70-1310412 Планка
Загрузка ...
19 70-1310130-А Рукоятка
Загрузка ...
20 ШЧ5 Шайба
Загрузка ...
21 ШП5 Шайба
Загрузка ...
22 М5x12 Винт
Загрузка ...
23 ВинтМ6x20 Винт
Загрузка ...
24 80-4803026 Кронштейн
Загрузка ...
25 70-4803022 Втулка
Загрузка ...
26 70Л-1024216 Хомут
Загрузка ...
27 70-1310013-А Планка
Загрузка ...
28 А09.01.004 Стержень
Загрузка ...
29 А09.01.011 Наконечник
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
