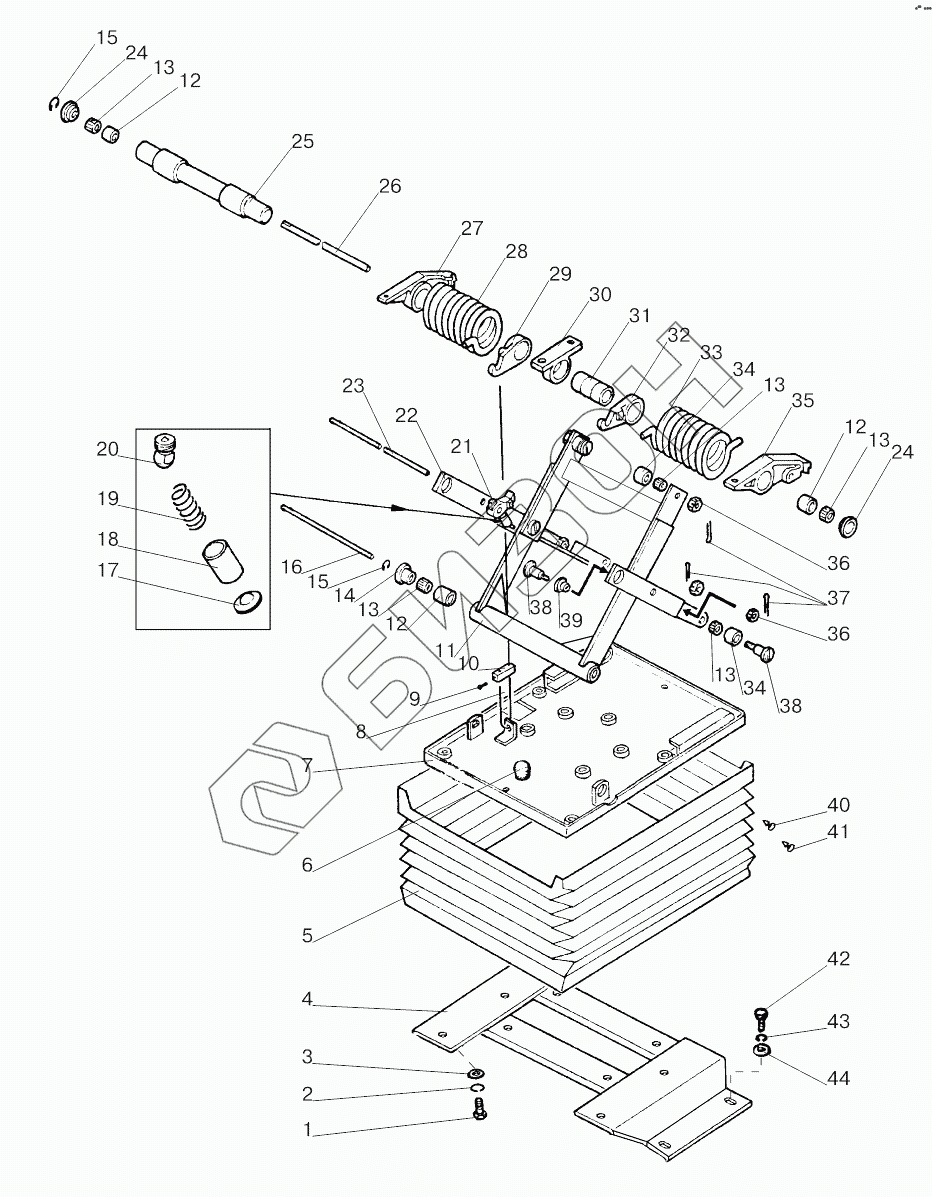

Графический каталог запасных частей к технике: МТЗ 800/900. Сиденье оператора. Механизм регулировки
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
13
13
13
13
14
15
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
34
35
36
36
37
38
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8x20 | Болт |
Загрузка ...
|
|
| 2 | ШП8 | Шайба |
Загрузка ...
|
|
| 3 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 4 | 80В-6807200 | Кронштейн |
Загрузка ...
|
|
| 5 | 80В-6800108-П | Чехол |
Загрузка ...
|
|
| 6 | А61.01.014 | Рукоятка |
Загрузка ...
|
|
| 7 | 80В-6801560 | Основание |
Загрузка ...
|
|
| 8 | 80В-6801240 | Трос |
Загрузка ...
|
|
| 9 | М5x16 | Винт |
Загрузка ...
|
|
| 10 | 70-4803023 | Муфта |
Загрузка ...
|
|
| 11 | 80В-6801590-Б | Рамка |
Загрузка ...
|
|
| 12 | 80В-6801512 | Втулка |
Загрузка ...
|
|
| 13 | К12x16x13Е | Подшипник |
Загрузка ...
|
|
| 14 | 80В-6801033-01 | Шайба |
Загрузка ...
|
|
| 15 | 70-6801307 | Шайба |
Загрузка ...
|
|
| 16 | 80В-6801506-01 | Ось |
Загрузка ...
|
|
| 17 | 80В-6801519 | Пята |
Загрузка ...
|
|
| 18 | 80В-6801518 | Гильза |
Загрузка ...
|
|
| 19 | 80В-6801530-Б | Пружина |
Загрузка ...
|
|
| 20 | 80В-6801521 | Упор |
Загрузка ...
|
|
| 21 | 80В-6801581 | Собачка |
Загрузка ...
|
|
| 22 | 80В-6801570 | Рамка |
Загрузка ...
|
|
| 23 | 80В-6801012 | Ось |
Загрузка ...
|
|
| 24 | 80В-6801033 | Шайба |
Загрузка ...
|
|
| 25 | 80В-6801505 | Валик |
Загрузка ...
|
|
| 26 | 80В-6801506 | Ось |
Загрузка ...
|
|
| 27 | 80В-6801507-01 | Сектор |
Загрузка ...
|
|
| 28 | 80В-6801002-01 | Пружина |
Загрузка ...
|
|
| 29 | 80В-6801004 | Крюк |
Загрузка ...
|
|
| 30 | 80В-6801001 | Кронштейн |
Загрузка ...
|
|
| 31 | 80В-6801003 | Ось |
Загрузка ...
|
|
| 32 | 80В-6801004-01 | Крюк |
Загрузка ...
|
|
| 33 | 80В-6801002 | Пружина |
Загрузка ...
|
|
| 34 | 80В-6801032 | Ролик |
Загрузка ...
|
|
| 35 | 80В-6801507 | Сектор |
Загрузка ...
|
|
| 36 | М10 | Гайка |
Загрузка ...
|
|
| 37 | 2,5x25 | Шплинт |
Загрузка ...
|
|
| 38 | 80В-6801528 | Ось |
Загрузка ...
|
|
| 39 | 80В-6801526 | Втулка |
Загрузка ...
|
|
| 40 | 70-6700106 | Бонка |
Загрузка ...
|
|
| 41 | 70-6700107 | Клин |
Загрузка ...
|
|
| 42 | М8x30 | Болт |
Загрузка ...
|
|
| 43 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 44 | ШП8 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
