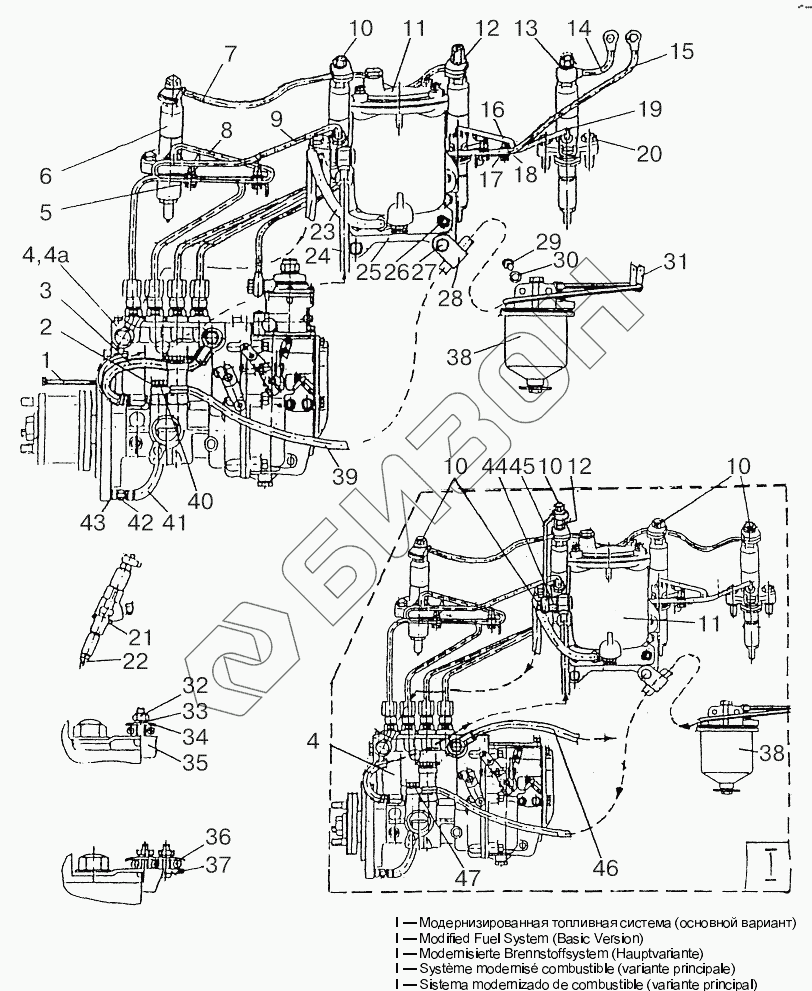

Графический каталог запасных частей к технике: МТЗ 800/900. Трубопроводы топливные и установка топливной аппаратуры
1
2
3
24
4
4
4а
5
6
7
7
8
9
10
10
10
10
11
11
12
12
13
43
14
15
16
17
18
36
19
20
21
22
23
25
26
27
28
31
29
30
32
33
34
35
37
38
38
39
40
41
42
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 245-1111025-02 | 245-1111025-02 | Топливный насос с маслопроводом |
Загрузка ...
|
|
| 1 | М10x120 | Болт |
Загрузка ...
|
|
| 2 | Д18-055-А-01 | Кольцо |
Загрузка ...
|
|
| 3 | 240-1104170-02 | Трубка топливная низкого давления |
Загрузка ...
|
|
| 24 | 240-1104170-02 | Трубка топливная низкого давления |
Загрузка ...
|
|
| 4 | PP4M10U1f-3488 | Насос топливный |
Загрузка ...
|
|
| 4а | PP4M10P1f-3478 | Насос топливный |
Загрузка ...
|
|
| 5 | 240-1111130 | Колодка |
Загрузка ...
|
|
| 6 | 171.1112010-01 | Форсунка |
Загрузка ...
|
|
| 7 | 245-1104320-A2 | Трубопровод дренажный |
Загрузка ...
|
|
| 7 | 245-1104320-A2-02 | Трубопровод дренажный |
Загрузка ...
|
|
| 8 | 245-1104300-B | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ |
Загрузка ...
|
|
| 9 | 245-1104300-B-01 | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ |
Загрузка ...
|
|
| 10 | 36-1104787 | Болт |
Загрузка ...
|
|
| 11 | 240-1117010-A | Фильтр топливный тонкой очистки |
Загрузка ...
|
|
| 12 | 240-1111112 | Штуцер |
Загрузка ...
|
|
| 13 | 36-1104788-01 | Прокладка |
Загрузка ...
|
|
| 43 | 36-1104788-01 | Прокладка |
Загрузка ...
|
|
| 14 | 245-1104350-Б2 | Трубка перепускная |
Загрузка ...
|
|
| 15 | 245-1104330-Б | Трубка пневмокорректора |
Загрузка ...
|
|
| 16 | 245-1104300-B-02 | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ |
Загрузка ...
|
|
| 17 | 240-1111105 | Колодка |
Загрузка ...
|
|
| 18 | 240-1111106 | Колодка |
Загрузка ...
|
|
| 36 | 240-1111106 | Колодка |
Загрузка ...
|
|
| 19 | 245-1104300-B-03 | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ |
Загрузка ...
|
|
| 20 | М10x35 | Болт |
Загрузка ...
|
|
| 21 | 240-1111036-Б1 | Кольцо |
Загрузка ...
|
|
| 22 | 245-1111020 | Прокладка-экран |
Загрузка ...
|
|
| 23 | 240-1104170 | Трубка топливная низкого давления |
Загрузка ...
|
|
| 25 | 245-1117060-А | Кронштейн |
Загрузка ...
|
|
| 26 | М10x30 | Болт |
Загрузка ...
|
|
| 27 | М10 | Гайка |
Загрузка ...
|
|
| 28 | 245-1111104 | Хомутик |
Загрузка ...
|
|
| 31 | 245-1111104 | Хомутик |
Загрузка ...
|
|
| 29 | М10x25 | Болт |
Загрузка ...
|
|
| 30 | 10.65Г.06 | Шайба |
Загрузка ...
|
|
| 32 | М6 | Гайка |
Загрузка ...
|
|
| 33 | 6.65Г.06 | Шайба |
Загрузка ...
|
|
| 34 | 240-1111114 | Колодка |
Загрузка ...
|
|
| 35 | 240-1111125-А1 | Кронштейн |
Загрузка ...
|
|
| 37 | 240-1111115-А | Кронштейн |
Загрузка ...
|
|
| 38 | 240-1105010 | Фильтр топливный грубой очистки |
Загрузка ...
|
|
| 39 | 240-1104160 | Трубка |
Загрузка ...
|
|
| 40 | 240-1111103-А | Болт |
Загрузка ...
|
|
| 41 | 240-3509150 | Маслопровод |
Загрузка ...
|
|
| 42 | 260-3509232-01 | Штуцер |
Загрузка ...
|
|
| 44 | Д18-052 | Штуцер |
Загрузка ...
|
|
| 45 | 245-1104360-Д | Трубка перепускная |
Загрузка ...
|
|
| 46 | 80-1101070 | Топливопровод |
Загрузка ...
|
|
| 47 | Д18-051-А | Болт поворотного угольника |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
