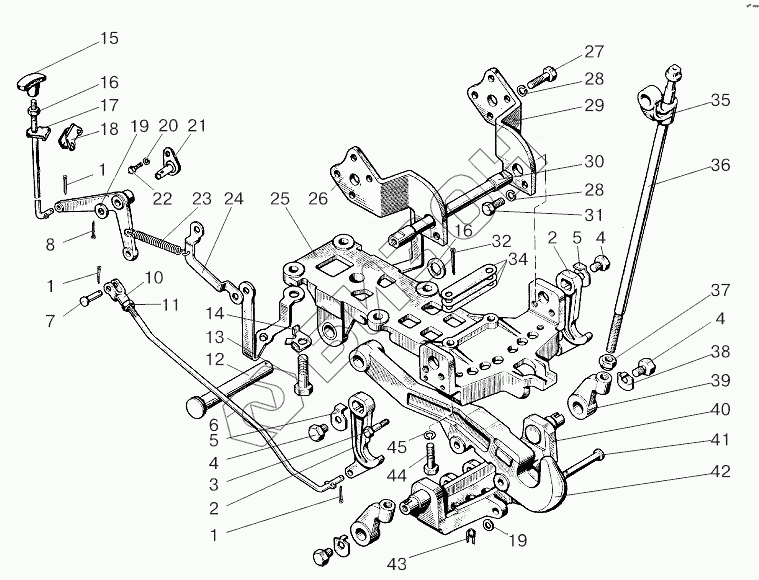

Графический каталог запасных частей к технике: МТЗ 800/900. Устройство прицепное маятниковое. Вариант «Крюк».
1
1
1
2
2
3
4
4
4
5
5
6
7
8
10
11
12
13
14
15
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
34
34
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-2707110А-03 | 80-2707110А-03 | Устройство прицепное. Вариант крюк |
Загрузка ...
|
|
| 1 | 3,2x18 | Шплинт |
Загрузка ...
|
|
| 2 | 80-2807077 | Захват |
Загрузка ...
|
|
| 3 | 80-2707118 | Болт |
Загрузка ...
|
|
| 4 | 80-2707137 | Болт |
Загрузка ...
|
|
| 5 | 80-2707153 | Шайба |
Загрузка ...
|
|
| 6 | 80-2707133-Б | Тяга |
Загрузка ...
|
|
| 7 | 12x32 | Палец |
Загрузка ...
|
|
| 8 | 3,2x25 | Шплинт |
Загрузка ...
|
|
| 9 | 70-2807079 | Рычаг |
Загрузка ...
|
|
| 10 | 50-3502203 | Вилка |
Загрузка ...
|
|
| 11 | М12x1,25 | Гайка |
Загрузка ...
|
|
| 12 | 80-4619019 | Палец |
Загрузка ...
|
|
| 13 | 40-3104021 | Болт |
Загрузка ...
|
|
| 14 | 70-2807044 | Шайба |
Загрузка ...
|
|
| 15 | 50-1310136-А | Рукоятка |
Загрузка ...
|
|
| 16 | М8 | Гайка |
Загрузка ...
|
|
| 17 | 80-2807180-Б | Рукоятка |
Загрузка ...
|
|
| 18 | 85-2807092 | Кронштейн |
Загрузка ...
|
|
| 19 | ШЧ16 | Шайба |
Загрузка ...
|
|
| 20 | ШП10 | Шайба |
Загрузка ...
|
|
| 21 | 70-1602120-Б | Фланец оси |
Загрузка ...
|
|
| 22 | М10x20 | Болт |
Загрузка ...
|
|
| 23 | 50-1605152 | Пружина |
Загрузка ...
|
|
| 24 | 70-2807081 | Кронштейн |
Загрузка ...
|
|
| 25 | 80-2707120-Б1 | Кронштейн |
Загрузка ...
|
|
| 26 | 80-2707116 | Боковина |
Загрузка ...
|
|
| 27 | М16x50 | Болт |
Загрузка ...
|
|
| 28 | ШП16 | Шайба |
Загрузка ...
|
|
| 29 | 80-2707116-01 | Боковина |
Загрузка ...
|
|
| 30 | 80-2707141 | Ось |
Загрузка ...
|
|
| 31 | М16x32 | Болт |
Загрузка ...
|
|
| 32 | 6,3x36 | Шплинт |
Загрузка ...
|
|
| 33 | 70-4619042 | Шайба |
Загрузка ...
|
|
| 34 | 70-2807039-02 | Пластина 0,2 мм |
Загрузка ...
|
|
| 34 | 70-2807039-01 | Пластина 0,5 мм |
Загрузка ...
|
|
| 34 | 70-2807039 | Пластина 1,0 мм |
Загрузка ...
|
|
| 35 | 70-2807051 | Серьга |
Загрузка ...
|
|
| 36 | 70-2807052-Б | Винт тяги |
Загрузка ...
|
|
| 37 | 40-3405062 | Гайка |
Загрузка ...
|
|
| 38 | 80-2707138 | Шайба |
Загрузка ...
|
|
| 39 | 70-2807053-Б | Гайка тяги |
Загрузка ...
|
|
| 40 | 80-2707130-Б | Поперечина |
Загрузка ...
|
|
| 41 | 80-2707123 | Ось |
Загрузка ...
|
|
| 42 | 80-2707111-Б | Крюк |
Загрузка ...
|
|
| 43 | А61.05.004 | Кольцо |
Загрузка ...
|
|
| 44 | 80-2807026-01 | Болт |
Загрузка ...
|
|
| 45 | ШП18 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
