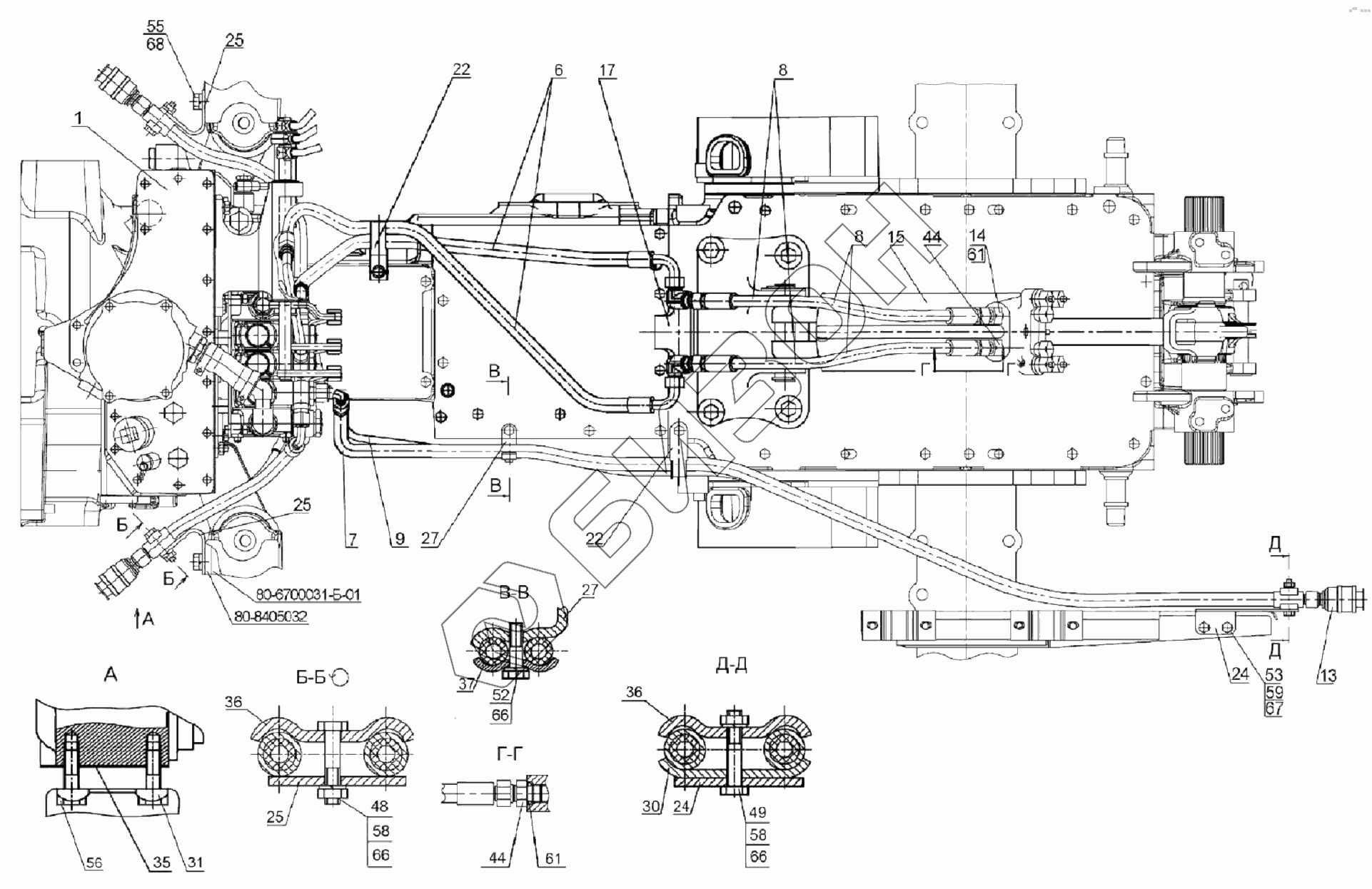

Графический каталог запасных частей к технике: МТЗ 80Х. Гидросистема Р90-4600010-03
1
6
7
8
8
9
13
13
14
15
17
22
22
24
24
25
25
25
27
27
30
31
35
36
36
37
44
44
48
49
52
53
55
56
58
58
59
61
61
66
66
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Р90-4600010-03 | Р90-4600010-03 | Гидросистема |
Загрузка ...
|
|
| НР10-4МХ0041А0 | НР10-4МХ0041А0 | Штекер |
Загрузка ...
|
|
| М036.50Б.20 | М036.50Б.20 | Корпус |
Загрузка ...
|
|
| М036.50Б.10 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 1 | Р85-4600015-04 | Корпус гидросистемы |
Загрузка ...
|
|
| 6 | 680-4607140-06 | Рукав высокого давления |
Загрузка ...
|
|
| 7 | 680-4607140-03 | Рукав высокого давления |
Загрузка ...
|
|
| 8 | Н.036.83.140 | Рукав высокого давления |
Загрузка ...
|
|
| 9 | П100-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 13 | НР10-3МХ0041А0 | Муфта |
Загрузка ...
|
|
| 14 | Н.036.65.000-А2-06 | Клапан замедлительный |
Загрузка ...
|
|
| 15 | Ц100х200-3 | Цилиндр |
Загрузка ...
|
|
| 17 | 80-4607050 | Кронштейн |
Загрузка ...
|
|
| 22 | П80-4607013-01 | Хомут |
Загрузка ...
|
|
| 24 | М80-4607014 | Кронштейн |
Загрузка ...
|
|
| 25 | М80-4607017 | Кронштейн |
Загрузка ...
|
|
| 27 | 80-4607169 | Кронштейн |
Загрузка ...
|
|
| 30 | 70-4607156 | Планка |
Загрузка ...
|
|
| 31 | 70-4607168 | Пластина |
Загрузка ...
|
|
| 35 | 50-4608049 | Прокладка |
Загрузка ...
|
|
| 36 | 40-4607029-А | Планка |
Загрузка ...
|
|
| 37 | 70-3407146 | Планка |
Загрузка ...
|
|
| 44 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 48 | М8-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 49 | М8-6gх45.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 52 | М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 53 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 55 | М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 56 | М14х1,5-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 58 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 59 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 61 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 66 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 67 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 68 | Шайба12.ОТ | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
