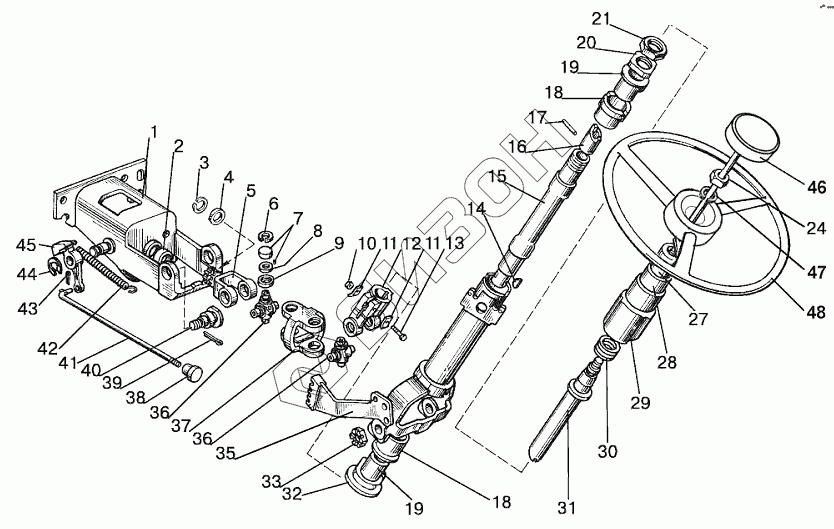

Графический каталог запасных частей к технике: МТЗ 80Х. Колонка рулевая
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
18
19
19
20
21
24
27
28
29
30
31
32
33
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85-3401010 | 85-3401010 | Колонка рулевая для насоса-дозатора НД-80 и щитка приборов 80-3805010 в сборе |
Загрузка ...
|
|
| 85П-3401000 | 85П-3401000 | Колонка рулевая |
Загрузка ...
|
|
| 85-3401150 | 85-3401150 | Кардан для ОSРВ-100 в сборе |
Загрузка ...
|
|
| 70-3401050-Б | 70-3401050-Б | Вал со штифтом и хвостовиком в сборе |
Загрузка ...
|
|
| 1 | 85-3401120 | Кронштейн |
Загрузка ...
|
|
| 2 | 85-3401016 | Втулка |
Загрузка ...
|
|
| 3 | С20 | Кольцо |
Загрузка ...
|
|
| 4 | 80-3401019 | Шайба |
Загрузка ...
|
|
| 5 | 85-3401156-Б | Вилка (ОSРВ-100) |
Загрузка ...
|
|
| 6 | С19 | Кольцо |
Загрузка ...
|
|
| 7 | 904700УС17 | Подшипник |
Загрузка ...
|
|
| 8 | 50-3401064 | Сальник |
Загрузка ...
|
|
| 9 | 50-3401063 | Обойма |
Загрузка ...
|
|
| 10 | М10-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 11 | 80-3401013 | Шайба |
Загрузка ...
|
|
| 12 | 50-3401061-A | Вилка |
Загрузка ...
|
|
| 13 | М10-6gх45.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 14 | СШ-510 | Шпонка |
Загрузка ...
|
|
| 15 | 70-3401055 | Вал промежуточный |
Загрузка ...
|
|
| 16 | 70-3401054-Б | Хвостовик вала |
Загрузка ...
|
|
| 17 | ШЦК8х36 | Штифт |
Загрузка ...
|
|
| 18 | 70-3401077-Б | Амортизатор |
Загрузка ...
|
|
| 19 | 70-3401076 | Втулка |
Загрузка ...
|
|
| 20 | 70-3401078 | Гайка |
Загрузка ...
|
|
| 21 | 70-3401079 | Контргайка |
Загрузка ...
|
|
| 24 | М16х1,5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 27 | 80-3709025 | Втулка |
Загрузка ...
|
|
| 28 | 80-3709026-Б | Втулка |
Загрузка ...
|
|
| 29 | 80-3709024 | Чехол |
Загрузка ...
|
|
| 30 | 50-4608057 | Пружина |
Загрузка ...
|
|
| 31 | 85-3401175 | Вал |
Загрузка ...
|
|
| 32 | 600-3401012 | Шайба |
Загрузка ...
|
|
| 33 | 70-3003032 | Гайка |
Загрузка ...
|
|
| 35 | 85-3401080 | Труба с заклепкой и сектором в сборе |
Загрузка ...
|
|
| 36 | 50-3401062 | Крестовина |
Загрузка ...
|
|
| 37 | 85-3401067 | Вилка |
Загрузка ...
|
|
| 38 | 70-4803060 | Рукоятка |
Загрузка ...
|
|
| 39 | 4х25.019 | Шплинт |
Загрузка ...
|
|
| 40 | 85-3401011 | Винт |
Загрузка ...
|
|
| 41 | 822-3401001-03 | Тяга |
Загрузка ...
|
|
| 42 | 50-1310158-Б | Пружина |
Загрузка ...
|
|
| 43 | 1,6х12.019 | Шплинт |
Загрузка ...
|
|
| 44 | С18 | Кольцо |
Загрузка ...
|
|
| 45 | 85-3401014-01 | Фиксатор |
Загрузка ...
|
|
| 46 | 822-3401140-А1 | Зажим |
Загрузка ...
|
|
| 47 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 48 | 70-3402015-А | Рулевое колесо |
Загрузка ...
|
|
| 48 | 85-3402015 | Колесо рулевое |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
