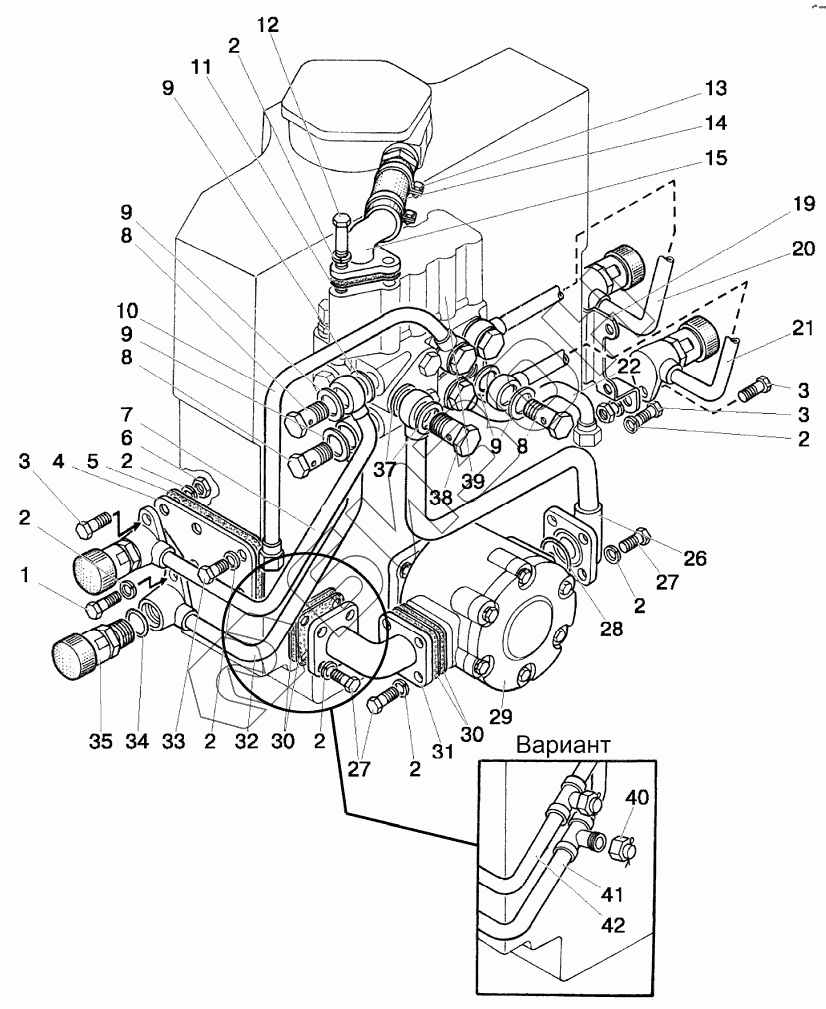

Графический каталог запасных частей к технике: МТЗ 80Х. Корпус гидросистемы 80-4600015-04
1
2
2
2
2
2
2
2
2
3
3
3
4
5
6
7
8
8
8
9
9
9
9
9
9
10
11
12
13
14
15
19
20
21
22
26
27
27
28
29
29
29
29
29
29
29
29
29
30
30
31
32
33
34
35
35
37
37
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| М036.50Б.10 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 80-4600015-04 | 80-4600015-04 | Корпус гидросистемы |
Загрузка ...
|
|
| 1 | М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 3 | М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 4 | 80-4608019-01 | Крышка |
Загрузка ...
|
|
| 5 | 70-4608033 | Прокладка |
Загрузка ...
|
|
| 6 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 7 | 80Х-4607120 | Труба |
Загрузка ...
|
|
| 8 | 40-4607032 | Болт |
Загрузка ...
|
|
| 9 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 9 | РМ1,2 | Шайба |
Загрузка ...
|
|
| 10 | 80-4607165 | Труба |
Загрузка ...
|
|
| 11 | 40-4607018 | Прокладка |
Загрузка ...
|
|
| 12 | М8-6gх110.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | Хомут25-40 | Хомут |
Загрузка ...
|
|
| 14 | 85-4607063 | Шланг |
Загрузка ...
|
|
| 15 | 85-4607425 | Угольник |
Загрузка ...
|
|
| 19 | 80-4607119 | Кронштейн |
Загрузка ...
|
|
| 20 | 80-4607110 | Труба |
Загрузка ...
|
|
| 21 | 80-4607115-Б | Труба |
Загрузка ...
|
|
| 22 | 80-4607175 | Труба |
Загрузка ...
|
|
| 26 | 80-4607075-Б | Труба |
Загрузка ...
|
|
| 27 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 28 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 29 | НШ32МА-3 | Насос |
Загрузка ...
|
|
| 29 | НШ32УКФ-3 | Насос шестеренный |
Загрузка ...
|
|
| 29 | НШ32Д-3 | Насос шестеренный |
Загрузка ...
|
|
| 29 | НШ32М-3 | Насос |
Загрузка ...
|
|
| 29 | НШ32УВ-3 | Насос |
Загрузка ...
|
|
| 30 | 50-4607097 | Прокладка |
Загрузка ...
|
|
| 31 | 50-4607096-А | Патрубок |
Загрузка ...
|
|
| 32 | 80Х-4607130 | Труба |
Загрузка ...
|
|
| 33 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 34 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 35 | НР10-3МХ0041А0 | Муфта |
Загрузка ...
|
|
| 36 | 50-4607039-А | Колпак |
Загрузка ...
|
|
| 37 | 40-4607033-А | Шайба |
Загрузка ...
|
|
| 37 | РМ24 | Шайба |
Загрузка ...
|
|
| 38 | 40-4607037 | Болт |
Загрузка ...
|
|
| 39 | Р80-3,1-222-ЗГг | Распределитель |
Загрузка ...
|
|
| 40 | Н.036.12.010 | Заглушка |
Загрузка ...
|
|
| 41 | 80-4607130-Б | Трубопровод |
Загрузка ...
|
|
| 42 | 80-4607120-Б | Трубопровод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
