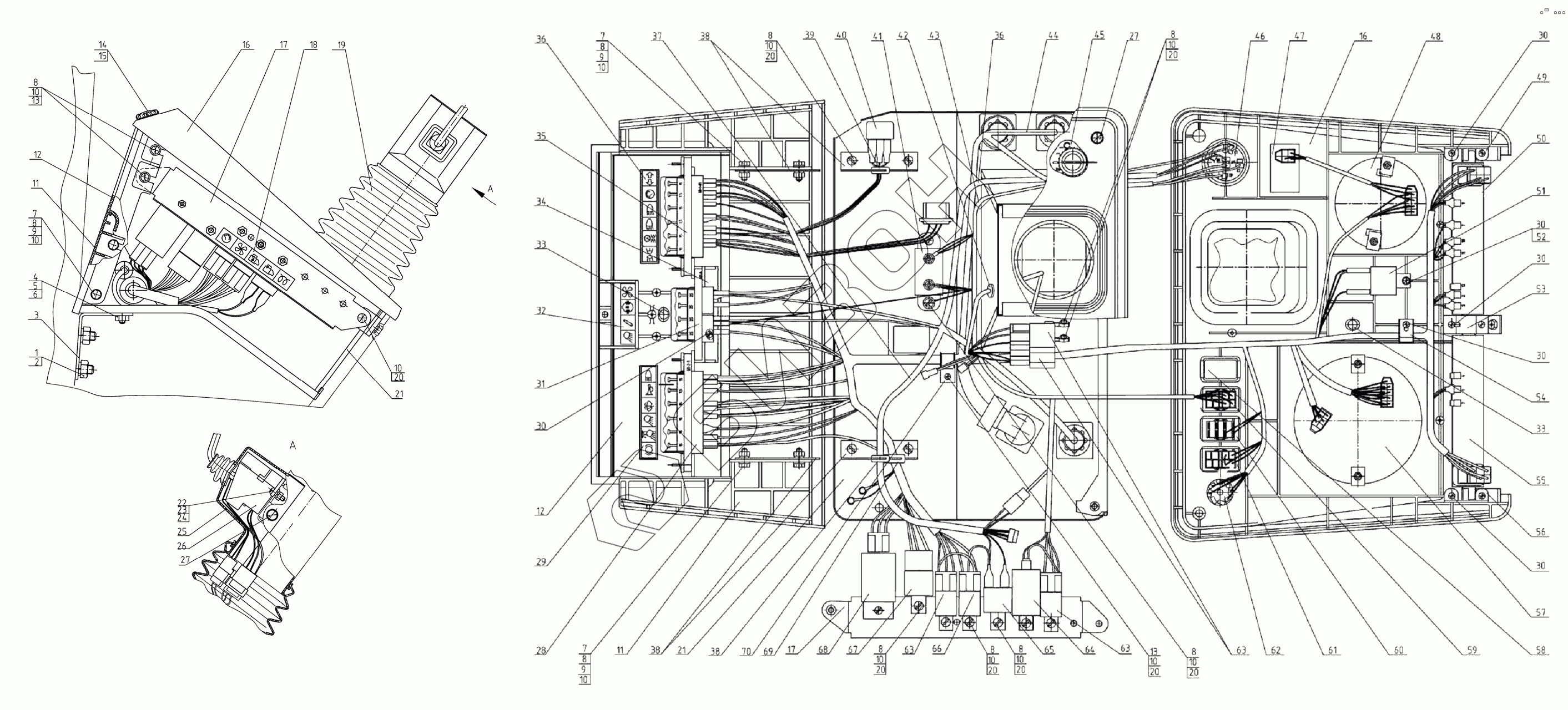

Графический каталог запасных частей к технике: МТЗ 80Х. Щиток приборов в развернутом виде
1
2
3
4
5
6
7
7
7
8
8
8
8
8
8
8
8
8
8
9
9
9
10
10
10
10
10
10
10
10
10
10
10
10
11
11
12
12
13
13
14
15
16
16
17
17
18
19
20
20
20
20
20
20
20
20
21
21
22
23
24
25
25
25
26
26
26
27
27
28
29
30
30
30
30
30
30
31
32
33
33
34
35
36
36
37
38
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
63
63
64
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-3805005-Д-02 | 80-3805005-Д-02 | Установка щитка приборов |
Загрузка ...
|
|
| 80-3805010-Д1-09 | 80-3805010-Д1-09 | Щиток приборов |
Загрузка ...
|
|
| 1 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 2 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 3 | 80-3805030 | Кронштейн |
Загрузка ...
|
|
| 4 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 5 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 6 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 7 | М6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 8 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 9 | С.6.01.019 | Шайба |
Загрузка ...
|
|
| 10 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 11 | 80-3805041 | Стенка |
Загрузка ...
|
|
| 12 | 80-3805061 | Крышка |
Загрузка ...
|
|
| 13 | В.М6-6gх18.58.019 | Винт |
Загрузка ...
|
|
| 14 | 80-3805065 | Винт |
Загрузка ...
|
|
| 15 | 006-010-25-1-4 | Кольцо |
Загрузка ...
|
|
| 16 | 80-3805021-Б | Щиток |
Загрузка ...
|
|
| 17 | 80-3805070 | Панель |
Загрузка ...
|
|
| 18 | 80-3805025-Г | Табличка |
Загрузка ...
|
|
| 19 | 80-3805012-Б | Уплотнитель |
Загрузка ...
|
|
| 20 | В.М6-6gх12.58.019 | Винт |
Загрузка ...
|
|
| 21 | 80-3805050-Б1-03 | Основание |
Загрузка ...
|
|
| 22 | В.М5-6gх16.58.019 | Винт |
Загрузка ...
|
|
| 23 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 24 | Шайба5Т | Шайба |
Загрузка ...
|
|
| 25 | 80-3709023 | Кожух |
Загрузка ...
|
|
| 25 | 80-3709023-В | Кожух |
Загрузка ...
|
|
| 26 | ПКП-1А | Переключатель подрулевой |
Загрузка ...
|
|
| 26 | 3912.3769-01 | Переключатель подрулевой |
Загрузка ...
|
|
| 27 | В.М6-6gх12.58.019 | Винт |
Загрузка ...
|
|
| 28 | 3722.15 | Блок предохранителей |
Загрузка ...
|
|
| 29 | 80-3805027-В | Табличка |
Загрузка ...
|
|
| 30 | 4х10.019 | Шуруп |
Загрузка ...
|
|
| 31 | 3722.35 | Блок предохранителей |
Загрузка ...
|
|
| 32 | 80-3805037-Г | Табличка |
Загрузка ...
|
|
| 33 | 80-3805064 | Заглушка |
Загрузка ...
|
|
| 34 | ИКСУ.741134.002 | Держатель |
Загрузка ...
|
|
| 35 | 3722.10 | Блок предохранителей |
Загрузка ...
|
|
| 36 | 80-3805026 | Табличка |
Загрузка ...
|
|
| 37 | 80-3724512-В1 | Жгут |
Загрузка ...
|
|
| 38 | 80-3805043 | Кронштейн |
Загрузка ...
|
|
| 39 | 70-3723042-01 | Втулка |
Загрузка ...
|
|
| 40 | 3747.15 | Реле лампы ручного тормоза |
Загрузка ...
|
|
| 41 | 3741.20 | Сопротивление добавочное |
Загрузка ...
|
|
| 42 | 50-4607064 | Втулка |
Загрузка ...
|
|
| 43 | 80-3724610-Б | Жгут |
Загрузка ...
|
|
| 44 | 80-3724395-Г | Жгут |
Загрузка ...
|
|
| 45 | 822-3805013 | Табличка |
Загрузка ...
|
|
| 46 | 3710.45 | Выключатель стартера и приборов |
Загрузка ...
|
|
| 47 | 3813.15 | Пульт управления |
Загрузка ...
|
|
| 48 | 3813.10 | Тахоспидометр |
Загрузка ...
|
|
| 49 | 80-3805035 | Кронштейн правый |
Загрузка ...
|
|
| 50 | 3803.10 | Блок контрольных ламп |
Загрузка ...
|
|
| 51 | 3747.20 | Реле-сигнализатор |
Загрузка ...
|
|
| 52 | С5.01.019 | Шайба |
Загрузка ...
|
|
| 53 | 80-3805015 | Кронштейн |
Загрузка ...
|
|
| 54 | 80-3723026 | Скоба |
Загрузка ...
|
|
| 55 | 3803.15 | Блок контрольных ламп |
Загрузка ...
|
|
| 56 | 80-3805035-01 | Кронштейн левый |
Загрузка ...
|
|
| 57 | 3801.15 | Комбинация приборов |
Загрузка ...
|
|
| 58 | 80-3801327 | Заглушка |
Загрузка ...
|
|
| 59 | 3710.50 | Выключатель средств облегчения пуска |
Загрузка ...
|
|
| 60 | 3710.35 | Выключатель стеклоомывателя |
Загрузка ...
|
|
| 61 | 3709.20 | Переключатель света |
Загрузка ...
|
|
| 62 | 3710.10 | Выключатель аварийной сигнализации |
Загрузка ...
|
|
| 63 | 3747.50 | Реле на замыкание |
Загрузка ...
|
|
| 64 | 3741.15 | Блок контроля подогревателя |
Загрузка ...
|
|
| 65 | 3747.25 | Реле стартера |
Загрузка ...
|
|
| 66 | 3747.40 | Реле на размыкание |
Загрузка ...
|
|
| 67 | 3747.30 | Реле питания приборов |
Загрузка ...
|
|
| 68 | 3747.10 | Прерыватель указателей поворота |
Загрузка ...
|
|
| 69 | 70-3723042-02 | Втулка |
Загрузка ...
|
|
| 70 | 80-3723038 | Скоба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
