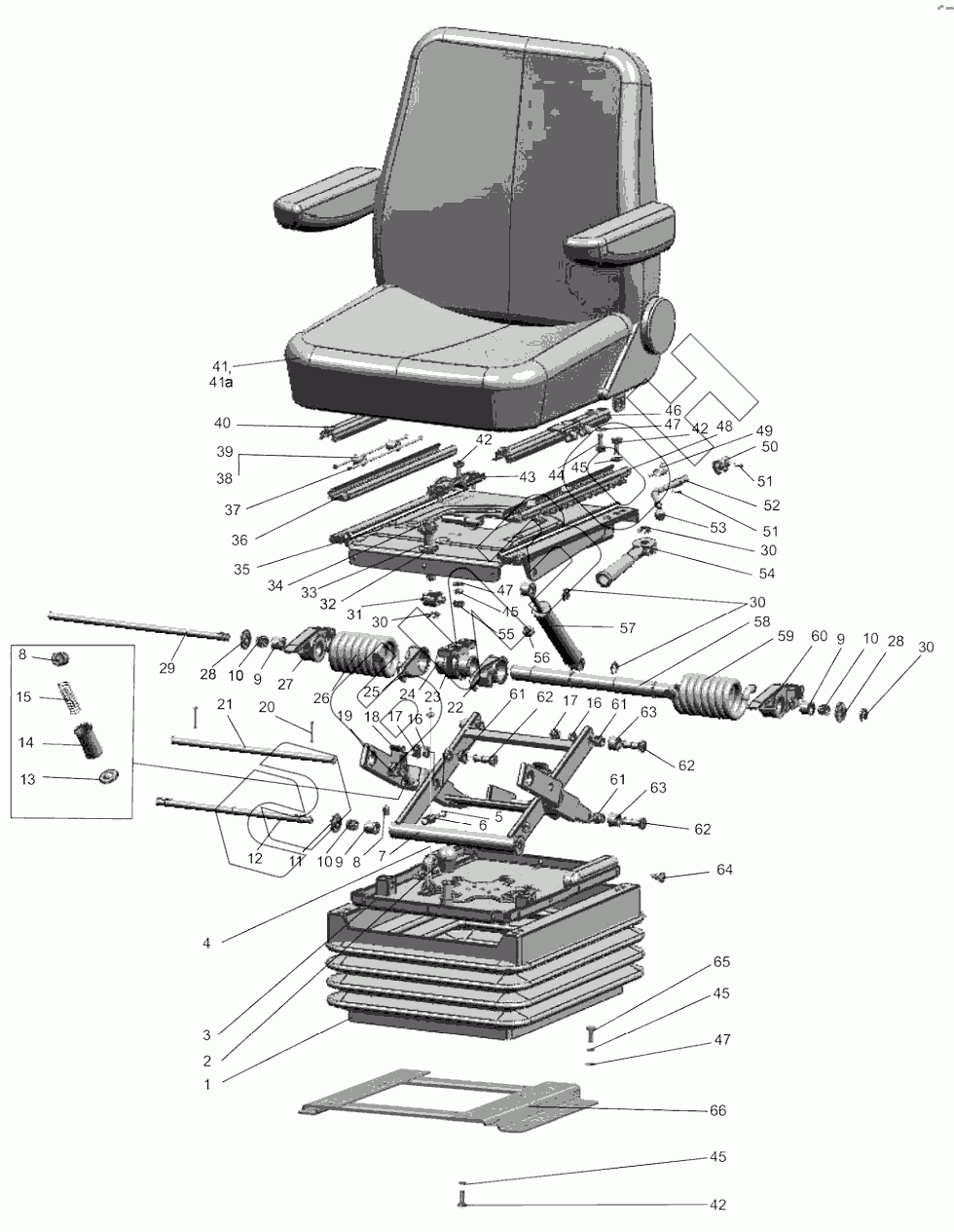

Графический каталог запасных частей к технике: МТЗ 80Х. Сиденье оператора
1
2
3
4
5
6
7
8
8
9
9
9
10
10
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
30
30
30
31
32
33
34
35
36
37
38
39
40
41
41а
42
42
42
43
44
45
45
45
45
46
47
47
47
48
49
50
51
51
52
53
54
55
56
57
58
59
60
61
61
61
62
62
62
63
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-6800010 | 80-6800010 | Сиденье |
Загрузка ...
|
|
| 80-6800010-01 | 80-6800010-01 | Сиденье |
Загрузка ...
|
|
| 1 | 80В-6800108 | Чехол |
Загрузка ...
|
|
| 2 | А61.01.014 | Рукоятка |
Загрузка ...
|
|
| 3 | 80В-6801560 | Основание |
Загрузка ...
|
|
| 4 | 80В-6801240 | Трос |
Загрузка ...
|
|
| 5 | В.М5-6gх16.58.019 | Винт |
Загрузка ...
|
|
| 6 | 70-4803023 | Муфта |
Загрузка ...
|
|
| 7 | 80В-6801590-Б | Рамка |
Загрузка ...
|
|
| 8 | 80В-6801521 | Упор |
Загрузка ...
|
|
| 9 | 80В-6801512 | Втулка |
Загрузка ...
|
|
| 10 | К12х16х13Е | Подшипник |
Загрузка ...
|
|
| 11 | 80В-6801033-01 | Шайба |
Загрузка ...
|
|
| 12 | 80В-6801508 | Ось |
Загрузка ...
|
|
| 13 | 80В-6801519 | Пята |
Загрузка ...
|
|
| 14 | 80В-6801518 | Гильза |
Загрузка ...
|
|
| 15 | 80В-6801530-Б | Пружина |
Загрузка ...
|
|
| 16 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 17 | М10-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 18 | 80В-6801581 | Собачка |
Загрузка ...
|
|
| 19 | 80В-6801570 | Рамка |
Загрузка ...
|
|
| 20 | Шплинт4х22.019 | Шплинт 4х22.019 |
Загрузка ...
|
|
| 21 | 80В-6801012 | Ось |
Загрузка ...
|
|
| 22 | 80В-6801004-01 | Крюк |
Загрузка ...
|
|
| 23 | 80В-6801001 | Кронштейн |
Загрузка ...
|
|
| 24 | 80В-6801003 | Ось |
Загрузка ...
|
|
| 25 | 80В-6801004 | Крюк |
Загрузка ...
|
|
| 26 | 80В-6801002 | Пружина |
Загрузка ...
|
|
| 27 | 80В-6801507 | Сектор |
Загрузка ...
|
|
| 28 | 80В-6801033 | Шайба |
Загрузка ...
|
|
| 29 | 80В-6801506 | Ось |
Загрузка ...
|
|
| 30 | 70-6801307 | Шайба |
Загрузка ...
|
|
| 31 | 80В-6801023 | Гайка |
Загрузка ...
|
|
| 32 | 80В-6801008 | Шайба |
Загрузка ...
|
|
| 33 | 3,0-100 | Шарик |
Загрузка ...
|
|
| 34 | 80В-6801152 | Винт |
Загрузка ...
|
|
| 35 | 80-6801550 | Панель |
Загрузка ...
|
|
| 36 | 80-6800104 | Направляющая |
Загрузка ...
|
|
| 37 | 70-6804394-Б | Пруток |
Загрузка ...
|
|
| 38 | 70-6804391 | Ролик |
Загрузка ...
|
|
| 39 | 010-015-30-2-3 | Кольцо |
Загрузка ...
|
|
| 40 | 80-6800110-01 | Рейка |
Загрузка ...
|
|
| 41 | СТ-154Т.6800010 | Сиденье |
Загрузка ...
|
|
| 41а | СТ-154ТМ.6800010 | Сиденье |
Загрузка ...
|
|
| 42 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 43 | 80В-6801031 | Усилитель |
Загрузка ...
|
|
| 44 | В.М8-6gх25.58.019 | Винт |
Загрузка ...
|
|
| 45 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 46 | 80-6800110 | Рейка |
Загрузка ...
|
|
| 47 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 48 | 80-6800120 | Направляющая |
Загрузка ...
|
|
| 49 | 80-6800103 | Пружина |
Загрузка ...
|
|
| 50 | 80-6800102 | Стопор |
Загрузка ...
|
|
| 51 | 70-4202431-01 | Штифт |
Загрузка ...
|
|
| 52 | 80-6800101 | Рукоятка |
Загрузка ...
|
|
| 53 | 70-6801082 | Рукоятка |
Загрузка ...
|
|
| 54 | 80В-6801150 | Рукоятка |
Загрузка ...
|
|
| 55 | М8-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 56 | 80-6801531 | Буфер |
Загрузка ...
|
|
| 57 | 80-6809100-11 | Амортизатор |
Загрузка ...
|
|
| 58 | 80В-6801505 | Валик |
Загрузка ...
|
|
| 59 | 80В-6801002-01 | Пружина |
Загрузка ...
|
|
| 60 | 80В-6801507-01 | Сектор |
Загрузка ...
|
|
| 61 | 80В-6801526 | Втулка |
Загрузка ...
|
|
| 62 | 80В-6801528 | Ось |
Загрузка ...
|
|
| 63 | 80В-6801032 | Ролик |
Загрузка ...
|
|
| 64 | 80-6800006 | Кнопка |
Загрузка ...
|
|
| 65 | М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 66 | 80В-6807200 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
