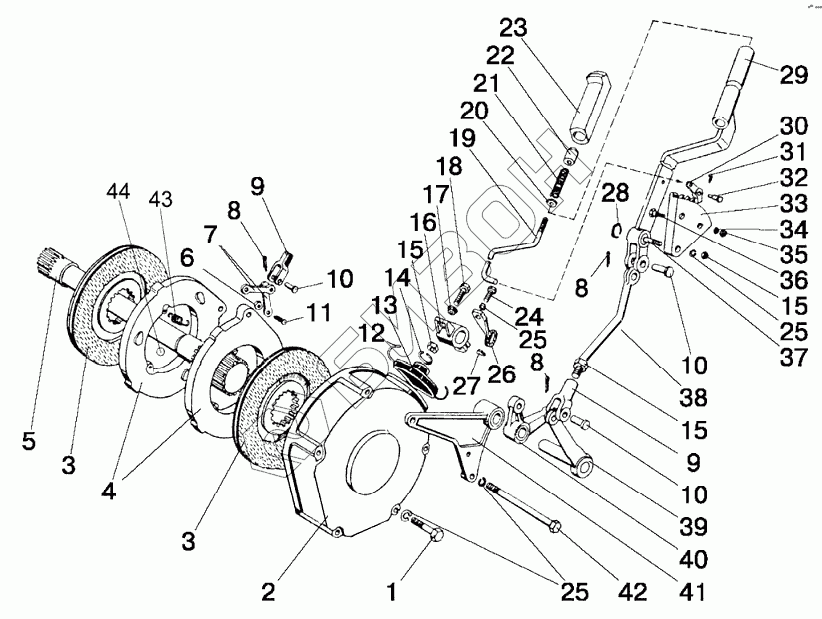

Графический каталог запасных частей к технике: МТЗ 80Х. Тормоз стояночный. Управление стояночным тормозом
1
2
3
3
3
3
4
5
6
7
8
8
8
9
9
10
10
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 50-3502030-А | 50-3502030-А | Диски нажимные в сборе |
Загрузка ...
|
|
| 50-3502010 | 50-3502010 | Тормоз в сборе |
Загрузка ...
|
|
| 85-3507150-02 | 85-3507150-02 | Кронштейн |
Загрузка ...
|
|
| 900-3507140 | 900-3507140 | Тяга |
Загрузка ...
|
|
| 70-3503080 | 70-3503080 | Тяга тормоза |
Загрузка ...
|
|
| 85-3507120-01 | 85-3507120-01 | Рычаг |
Загрузка ...
|
|
| 1 | М12-6gх180.58.019 | Болт |
Загрузка ...
|
|
| 2 | 50-3502035-А2 | Кожух |
Загрузка ...
|
|
| 3 | 70-3502040-01 | Диск |
Загрузка ...
|
|
| 3 | 70-3502040-04 | Диск тормозной |
Загрузка ...
|
|
| 4 | 50-3502036-Б | Диск нажимной |
Загрузка ...
|
|
| 5 | 70-3504055 | Вал |
Загрузка ...
|
|
| 6 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 7 | 50-3502196 | Тяга |
Загрузка ...
|
|
| 8 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 9 | 50-3502203 | Вилка |
Загрузка ...
|
|
| 10 | 12х32 | Палец |
Загрузка ...
|
|
| 11 | 50-3502198 | Палец |
Загрузка ...
|
|
| 12 | 1,6-О-С | Проволока |
Загрузка ...
|
|
| 13 | 50-3502202 | Чехол |
Загрузка ...
|
|
| 14 | 36-1702358 | Кольцо пружинное |
Загрузка ...
|
|
| 15 | М12х1,25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 16 | 70-3503017-А | Рычаг |
Загрузка ...
|
|
| 17 | 70-3503018 | Шайба |
Загрузка ...
|
|
| 18 | 70-3503019 | Болт |
Загрузка ...
|
|
| 19 | 70-3507122-01 | Тяга |
Загрузка ...
|
|
| 20 | С5.01.019 | Шайба |
Загрузка ...
|
|
| 21 | 55-17-27 | Пружина |
Загрузка ...
|
|
| 22 | А13.19.002 | Кнопка |
Загрузка ...
|
|
| 23 | А13.19.001-А | Рукоятка |
Загрузка ...
|
|
| 24 | М12-6gх40.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 25 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 26 | 70-3514107 | Рычаг |
Загрузка ...
|
|
| 27 | СШ-611 | Шпонка |
Загрузка ...
|
|
| 28 | С15 | Кольцо |
Загрузка ...
|
|
| 29 | 85-3507130-01 | Рычаг |
Загрузка ...
|
|
| 30 | 50-1606026 | Защелка |
Загрузка ...
|
|
| 31 | 2х12.019 | Шплинт |
Загрузка ...
|
|
| 32 | 70-3507024 | Ось |
Загрузка ...
|
|
| 33 | 70-3507021-Б | Сектор |
Загрузка ...
|
|
| 34 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 35 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 36 | М10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 37 | 70-3507132-Б-01 | Ось |
Загрузка ...
|
|
| 38 | 900-3507141 | Тяга |
Загрузка ...
|
|
| 39 | 85-3507060 | Валик |
Загрузка ...
|
|
| 40 | 80-4216050 | Рычаг 80-4216057со втулкой в сборе |
Загрузка ...
|
|
| 41 | 70-3507070 | Кронштейн |
Загрузка ...
|
|
| 42 | М12-6gх200.58.019 | Болт |
Загрузка ...
|
|
| 43 | 77.38.163 | Пружина |
Загрузка ...
|
|
| 44 | 22,225-100 | Шарик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
