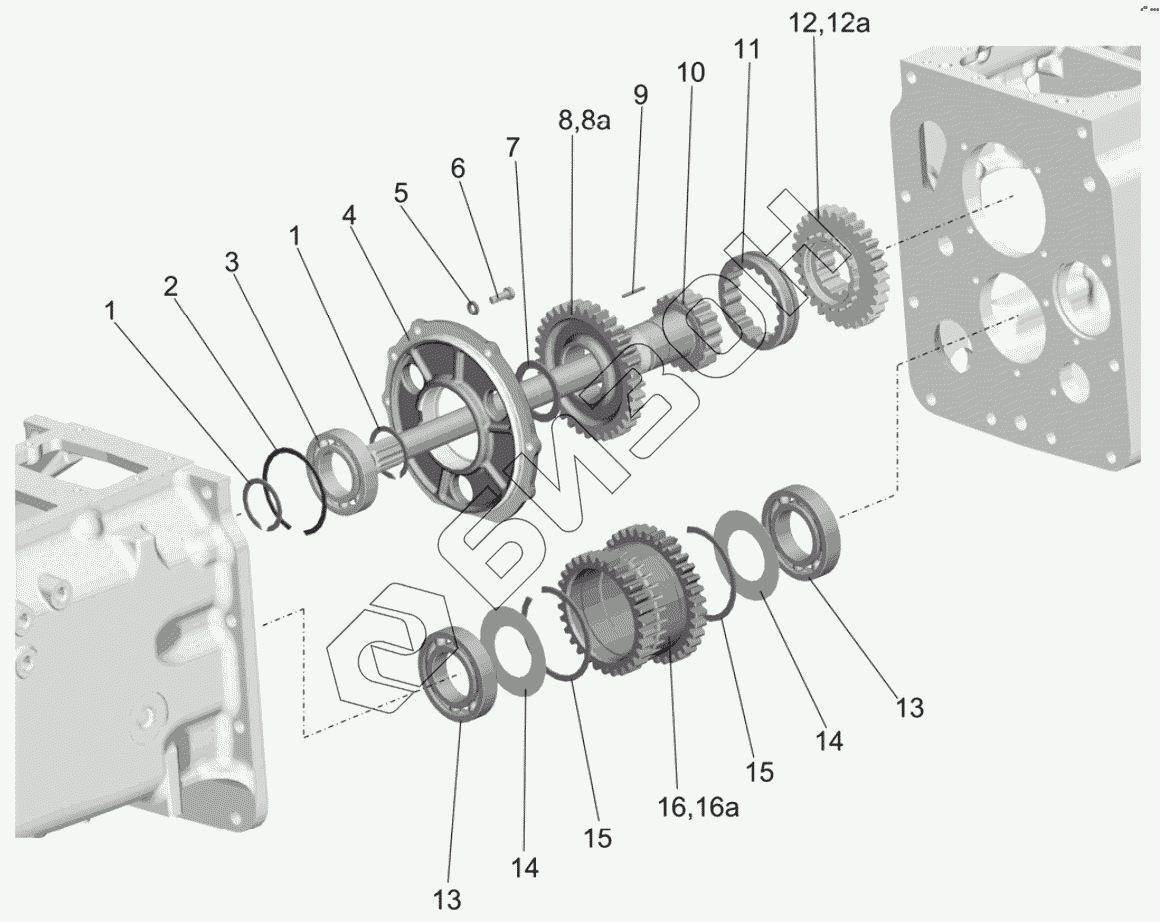

Графический каталог запасных частей к технике: МТЗ 892. Механический понижающий редуктор/механический ускоритель
1
1
2
3
4
5
6
7
8
8а
9
10
11
12
12а
13
13
14
14
15
15
16
16а
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 72-1700010-Б1 | 72-1700010-Б1 | Коробка передач |
Загрузка ...
|
|
| 72-1700010-Б1-01 | 72-1700010-Б1-01 | Коробка передач |
Загрузка ...
|
|
| 72-1700010-Б1-02 | 72-1700010-Б1-02 | Механическая КП |
Загрузка ...
|
|
| 72-1700010-Б1-03 | 72-1700010-Б1-03 | Механическая КП |
Загрузка ...
|
|
| 72-1700010-Б1-07 | 72-1700010-Б1-07 | Механическая КП |
Загрузка ...
|
|
| 72-1700010-Б1-08 | 72-1700010-Б1-08 | Механическая КП |
Загрузка ...
|
|
| 70-1721020 | 70-1721020 | Вал с крышкой |
Загрузка ...
|
|
| 50-1721020 | 50-1721020 | Вал муфты с крышкой |
Загрузка ...
|
|
| 70-1721040 | 70-1721040 | Шестерня редуктора в сборе |
Загрузка ...
|
|
| 50-1721040 | 50-1721040 | Шестерня |
Загрузка ...
|
|
| 1 | 2С55 | Кольцо |
Загрузка ...
|
|
| 2 | 2С100 | Кольцо |
Загрузка ...
|
|
| 3 | 211АУШ1 | Подшипник |
Загрузка ...
|
|
| 4 | 70-1721022 | Крышка опорная |
Загрузка ...
|
|
| 5 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 6 | М10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 7 | 70-1721023 | Шайба упорная |
Загрузка ...
|
|
| 8 | 70-1721031 | Шестерня |
Загрузка ...
|
|
| 8а | 50-1721031 | Шестерня |
Загрузка ...
|
|
| 9 | 4х34,8А3 | Ролик |
Загрузка ...
|
|
| 10 | 70-1721113-А | Вал силовой передачи |
Загрузка ...
|
|
| 11 | 70-1721045 | Муфта |
Загрузка ...
|
|
| 12 | 70-1721025 | Шестерня понижающего редуктора |
Загрузка ...
|
|
| 12а | 50-1721025 | Шестерня |
Загрузка ...
|
|
| 13 | 212АУШ1 | Подшипник |
Загрузка ...
|
|
| 14 | 70-1721318 | Шайба маслоотражательная |
Загрузка ...
|
|
| 15 | 2С110 | Кольцо |
Загрузка ...
|
|
| 16 | 70-1721041 | Шестерня редуктора |
Загрузка ...
|
|
| 16а | 50-1721041 | Шестерня |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
