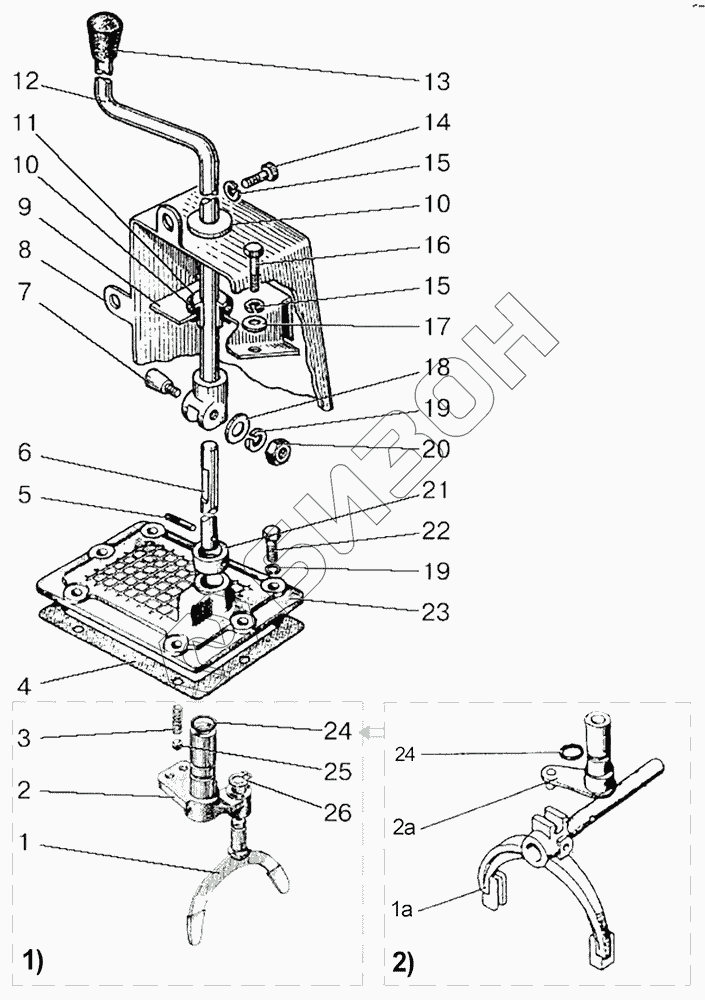

Графический каталог запасных частей к технике: МТЗ 892. Управление механическим (синхронизированным) редуктором/ускорителем
1
1а
2
2а
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
17
18
19
19
20
21
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-1723010-Б | 80-1723010-Б | Управление редуктором |
Загрузка ...
|
|
| 74-1723030 | 74-1723030 | Крышка редуктора |
Загрузка ...
|
|
| 80-1723065-Б | 80-1723065-Б | Рычаг |
Загрузка ...
|
|
| 1 | 80-1723021 | Вилка переключения |
Загрузка ...
|
|
| 1а | 74-1723020-Б | Вилка в сборе |
Загрузка ...
|
|
| 2 | 70-1723020 | Ось с рычагом |
Загрузка ...
|
|
| 2а | 74-1723140 | Рычаг |
Загрузка ...
|
|
| 3 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 4 | 50-1601347 | Прокладка |
Загрузка ...
|
|
| 5 | 70-1723012 | Штифт 6х36.88.016 |
Загрузка ...
|
|
| 6 | 70-1723024 | Стержень |
Загрузка ...
|
|
| 7 | 70-1723063 | Клин |
Загрузка ...
|
|
| 8 | 80-6700370 | Кожух |
Загрузка ...
|
|
| 9 | 80-6702291 | Накладка |
Загрузка ...
|
|
| 10 | 70-3723024 | Втулка |
Загрузка ...
|
|
| 11 | 70-4605308-Б | Втулка |
Загрузка ...
|
|
| 12 | 80-1723060-Б | Рычаг |
Загрузка ...
|
|
| 13 | А15.05.020 | Рукоятка |
Загрузка ...
|
|
| 14 | М6-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 15 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 16 | М6-6gx14.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 18 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 19 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 20 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 21 | 70-1723032 | Втулка |
Загрузка ...
|
|
| 22 | М10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | 70-1723015 | Крышка |
Загрузка ...
|
|
| 24 | 025-030-30-2-2 | Кольцо |
Загрузка ...
|
|
| 25 | 10,0-60 | Шарик ГОСТ 3722-81 |
Загрузка ...
|
|
| 26 | С16 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
