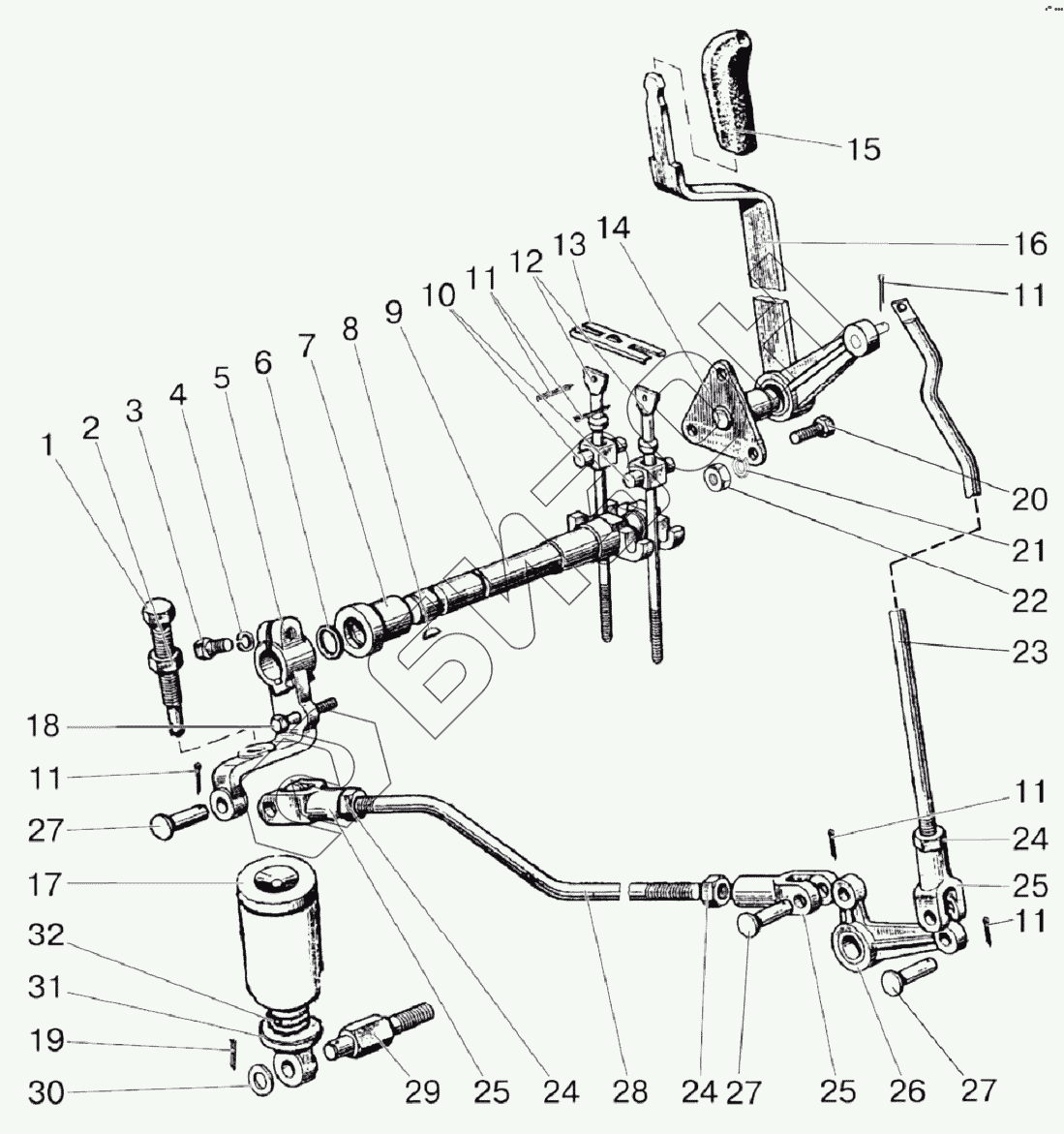

Графический каталог запасных частей к технике: МТЗ 892. Управление задним валом отбора мощности
1
2
3
4
5
6
7
8
9
10
11
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
25
25
26
27
27
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-4216060 | 80-4216060 | Тяга 80-4216043 в сборе |
Загрузка ...
|
|
| 80В-4216010 | 80В-4216010 | Управление задним ВОМ |
Загрузка ...
|
|
| 80В-4216095-А | 80В-4216095-А | Тяга |
Загрузка ...
|
|
| 50-4216070-Б | 50-4216070-Б | Валик управления с осью в сборе |
Загрузка ...
|
|
| 1 | 70-4216023-А | Болт |
Загрузка ...
|
|
| 2 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 3 | М12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 4 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 5 | 50-4216022-А | Рычаг |
Загрузка ...
|
|
| 6 | 025-030-30-1-4 | Кольцо |
Загрузка ...
|
|
| 7 | 50-4216024 | Втулка |
Загрузка ...
|
|
| 8 | СШ-611 | Шпонка |
Загрузка ...
|
|
| 9 | 50-4216018 | Валик |
Загрузка ...
|
|
| 10 | 50-4216034 | Ось |
Загрузка ...
|
|
| 11 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 12 | 70-4216028 | Винт |
Загрузка ...
|
|
| 13 | 80-4216039 | Стопор |
Загрузка ...
|
|
| 14 | 80В-4216105 | Кронштейн |
Загрузка ...
|
|
| 15 | А13.17.000-01 | Рукоятка |
Загрузка ...
|
|
| 16 | 85-4216100-Б | Рычаг |
Загрузка ...
|
|
| 17 | 70-4216015 | Крышка |
Загрузка ...
|
|
| 18 | М10-6gx60.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | Шплинт4х36.019 | Шплинт |
Загрузка ...
|
|
| 20 | М8-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 22 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 23 | 80В-4216091-А | Тяга |
Загрузка ...
|
|
| 24 | М12х1,25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 25 | 50-3502203 | Вилка |
Загрузка ...
|
|
| 26 | 80-4216050 | Рычаг 80-4216057со втулкой в сборе |
Загрузка ...
|
|
| 27 | Палец12х32 | Палец |
Загрузка ...
|
|
| 28 | 80-4216043 | Тяга |
Загрузка ...
|
|
| 29 | 70-4216048-Б | Болт |
Загрузка ...
|
|
| 30 | 16.ОТ | Шайба |
Загрузка ...
|
|
| 31 | 70-4216013 | Стакан |
Загрузка ...
|
|
| 32 | 70-4216011 | Пружина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
