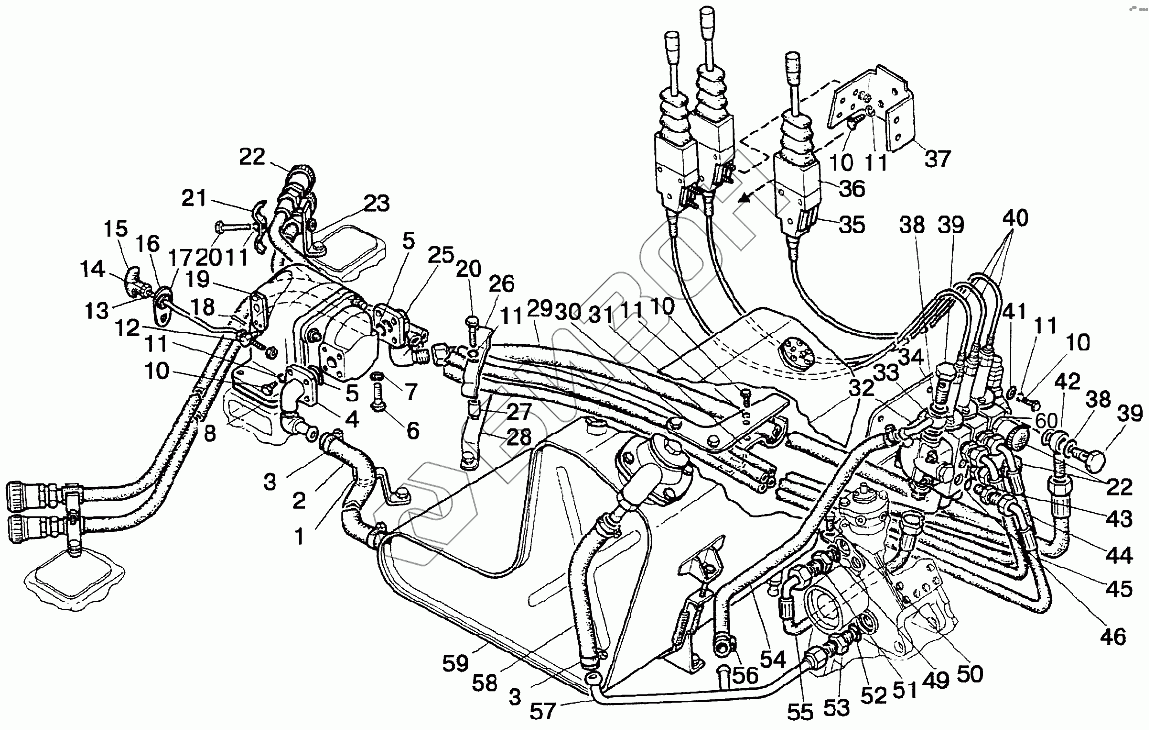

Графический каталог запасных частей к технике: МТЗ 922.3 / 922.4. Гидросистема
1
2
3
3
3
4
5
5
6
7
8
10
10
10
10
11
11
11
11
11
11
12
13
13
14
15
16
17
18
19
20
20
21
22
22
22
23
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
39
40
40
40
41
42
43
44
45
46
49
50
51
52
53
54
55
56
56
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 822-4600010 | 822-4600010 | Гидросистема |
Загрузка ...
|
|
| НР10-4НХ003А01 | НР10-4НХ003А01 | Штекер |
Загрузка ...
|
|
| М036.50Б20 | М036.50Б20 | Корпус правый |
Загрузка ...
|
|
| 1 | 923-4607013 | Кронштейн |
Загрузка ...
|
|
| 2 | 822-4607012-01 | Шланг |
Загрузка ...
|
|
| 3 | TORRO25-40/9-C6W | Хомут «НОРМА» |
Загрузка ...
|
|
| 3 | TORRO25-40/971 | Хомут |
Загрузка ...
|
|
| 4 | 822-4607020 | Патрубок |
Загрузка ...
|
|
| 5 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 6 | М14х1,5-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 7 | Шайба14.ОТ | Шайба |
Загрузка ...
|
|
| 8 | 50-4608049 | Прокладка |
Загрузка ...
|
|
| 10 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 12 | 70-1108317 | Бонка |
Загрузка ...
|
|
| 13 | 822-4604050 | Тяга |
Загрузка ...
|
|
| 13 | 822-4604051 | Тяга |
Загрузка ...
|
|
| 14 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 15 | 50-1310136-A | Рукоятка |
Загрузка ...
|
|
| 16 | 70-3723042-01 | Втулка |
Загрузка ...
|
|
| 17 | 822-4604012 | Кронштейн |
Загрузка ...
|
|
| 18 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 19 | 822-4604010 | Привод насоса |
Загрузка ...
|
|
| 20 | М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | 40-4607029-A | Планка |
Загрузка ...
|
|
| 22 | HP10-3HX003A01 | Муфта |
Загрузка ...
|
|
| 22 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 23 | H50-4607137 | Кронштейн |
Загрузка ...
|
|
| 25 | 822-4607040 | Патрубок |
Загрузка ...
|
|
| 26 | 923-4607015 | Кронштейн |
Загрузка ...
|
|
| 27 | E1021-4607044 | Втулка |
Загрузка ...
|
|
| 28 | 923-4607014 | Пластина |
Загрузка ...
|
|
| 29 | П80-4607120-01 | Рукав |
Загрузка ...
|
|
| 30 | 923-4607011 | Пластина |
Загрузка ...
|
|
| 31 | 923-4607070 | Кронштейн |
Загрузка ...
|
|
| 32 | РП70-822 | Распределитель |
Загрузка ...
|
|
| 33 | 822-4607060 | Труба |
Загрузка ...
|
|
| 34 | 822-4607030 | Кронштейн |
Загрузка ...
|
|
| 35 | 207.194 | Комплект крепления рукоятки |
Загрузка ...
|
|
| 36 | 212.502 | Рукоятка |
Загрузка ...
|
|
| 37 | 822-4601017 | Кронштейн |
Загрузка ...
|
|
| 38 | РМ24 | Шайба |
Загрузка ...
|
|
| 39 | 40-4607037 | Болт |
Загрузка ...
|
|
| 40 | ЕААТ132-040-01500-003 | Трос |
Загрузка ...
|
|
| 40 | 100.М4(40)Г4.01540 | Трос |
Загрузка ...
|
|
| 41 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 42 | 952-4607080 | Штуцер |
Загрузка ...
|
|
| 43 | С80-4607204 | Штуцер |
Загрузка ...
|
|
| 44 | 680-4607140-07 | Рукав |
Загрузка ...
|
|
| 45 | 680-4607140-08 | Рукав |
Загрузка ...
|
|
| 46 | 024-028-25-1-4 | Кольцо |
Загрузка ...
|
|
| 49 | 021-024-19-2-2 | Кольцо |
Загрузка ...
|
|
| 50 | М12-6gх25.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 51 | 820-4635150 | Клапан |
Загрузка ...
|
|
| 52 | 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 53 | C80-4607034 | Штуцер |
Загрузка ...
|
|
| 54 | 822-4607011 | Шланг |
Загрузка ...
|
|
| 55 | 952-4607140-02 | Рукав |
Загрузка ...
|
|
| 56 | TORRO16-25/9-C6W | Хомут |
Загрузка ...
|
|
| 56 | TORRO16-27/971 | Хомут |
Загрузка ...
|
|
| 57 | 822-4607050 | Труба |
Загрузка ...
|
|
| 58 | 822-4607012 | Шланг |
Загрузка ...
|
|
| 59 | 822-4608110 | Бак |
Загрузка ...
|
|
| 60 | РМ1/2 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
