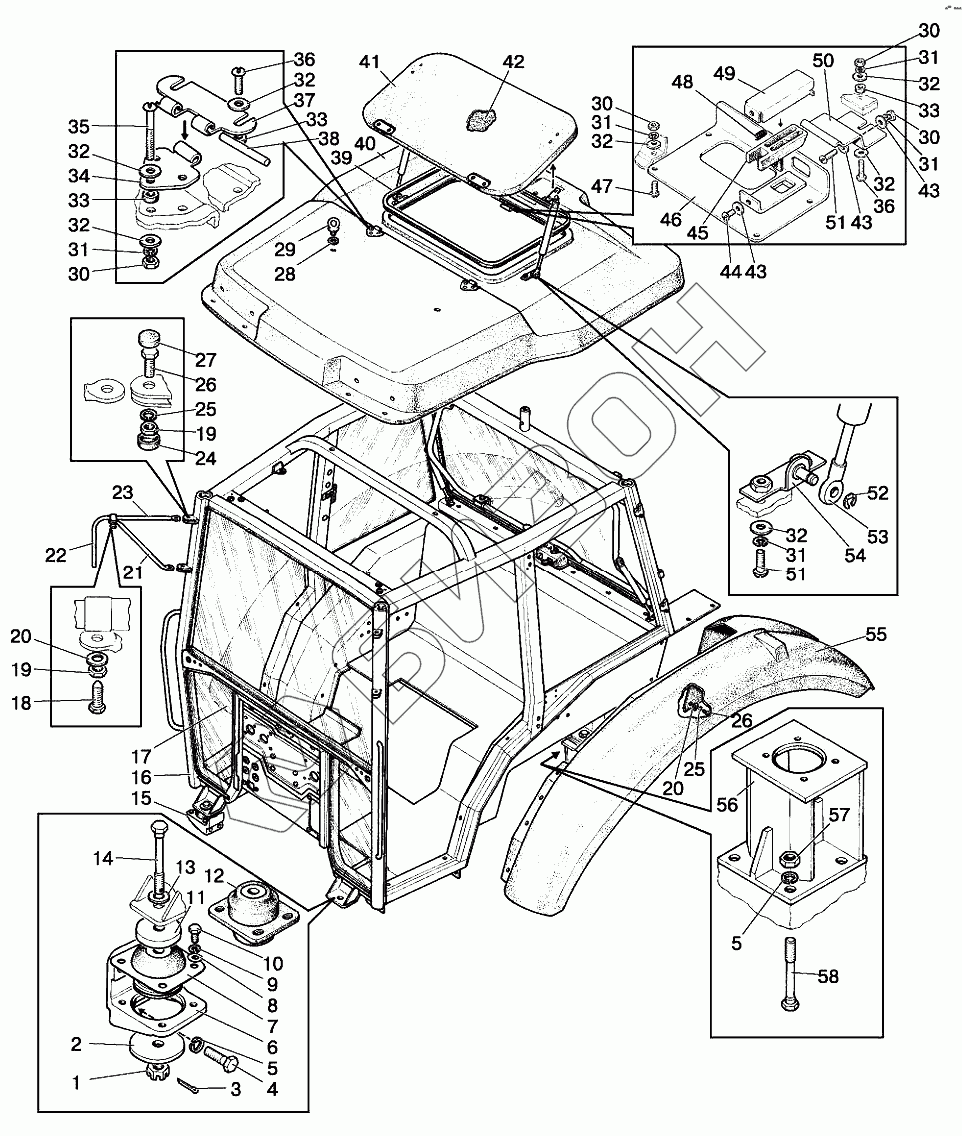

Графический каталог запасных частей к технике: МТЗ 922.3 / 922.4. Кабина
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
25
26
26
27
28
29
30
30
30
30
31
31
31
31
31
32
32
32
32
32
32
32
33
33
33
34
35
36
36
37
38
39
40
41
42
43
43
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 822-6707025 | 822-6707025 | Крыша |
Загрузка ...
|
|
| 822-6700010 | 822-6700010 | Кабина в сборе |
Загрузка ...
|
|
| 1 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 2 | 822-6702048 | Шайба |
Загрузка ...
|
|
| 3 | 4х36.019 | Шплинт |
Загрузка ...
|
|
| 4 | М16-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 5 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 6 | 822-6702068 | Кронштейн |
Загрузка ...
|
|
| 7 | 5718228(11MN50) | Виброизолятор |
Загрузка ...
|
|
| 8 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 9 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 10 | М10-6gх30.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 11 | 822-6702049 | Шайба |
Загрузка ...
|
|
| 12 | 822-6700200 | Виброизолятор |
Загрузка ...
|
|
| 13 | С16.01.019 | Шайба |
Загрузка ...
|
|
| 14 | 80-6700029 | Болт |
Загрузка ...
|
|
| 15 | 822-6702069 | Кронштейн |
Загрузка ...
|
|
| 16 | 822-6700020 | Кабина |
Загрузка ...
|
|
| 17 | 822-8404020 | Крыло правое |
Загрузка ...
|
|
| 18 | 822-8201213 | Болт |
Загрузка ...
|
|
| 19 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 20 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 21 | 822-8201212 | Труба |
Загрузка ...
|
|
| 22 | 822-8201211 | Труба |
Загрузка ...
|
|
| 23 | 822-8201205 | Труба |
Загрузка ...
|
|
| 24 | A30.04.017-02 | Колпачок |
Загрузка ...
|
|
| 25 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 26 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 27 | А30.04.017-01 | Колпачок |
Загрузка ...
|
|
| 28 | 2522-6707034 | Прокладка |
Загрузка ...
|
|
| 29 | 2522-6707033 | Рым-болт |
Загрузка ...
|
|
| 30 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 31 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 32 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 33 | 549-1305044 | Прокладка |
Загрузка ...
|
|
| 34 | 822-6707082 | Петля |
Загрузка ...
|
|
| 35 | М6-6gх60.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | М6-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 37 | 822-6707081 | Петля |
Загрузка ...
|
|
| 38 | А37.03.012 | Ось |
Загрузка ...
|
|
| 39 | F-202 | Уплотнитель |
Загрузка ...
|
|
| 40 | 822-6707035 | Крышка |
Загрузка ...
|
|
| 41 | 822-6707040 | Люк |
Загрузка ...
|
|
| 42 | 822-6707030 | Прокладка |
Загрузка ...
|
|
| 43 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 44 | В.М6-6gх10.58.019 | Винт |
Загрузка ...
|
|
| 45 | 822-6707061 | Зацеп |
Загрузка ...
|
|
| 46 | 822-6707065 | Панель |
Загрузка ...
|
|
| 47 | В.М6-6gх16.58.019 | Винт |
Загрузка ...
|
|
| 48 | 55.17.27 | Пружина |
Загрузка ...
|
|
| 49 | 822-6707066 | Крышка |
Загрузка ...
|
|
| 50 | 822-6707051 | Кронштейн |
Загрузка ...
|
|
| 51 | М6-6gх25.88.35.019 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 52 | 5.65Г.07.6 | Шайба |
Загрузка ...
|
|
| 53 | 21532 | Пневмоподъемник |
Загрузка ...
|
|
| 54 | 822-6707075 | Кронштейн |
Загрузка ...
|
|
| 55 | 822-8404010 | Крыло левое |
Загрузка ...
|
|
| 56 | 822-6700035 | Кронштейн |
Загрузка ...
|
|
| 57 | М16х1,5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 58 | 822-6700027 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
