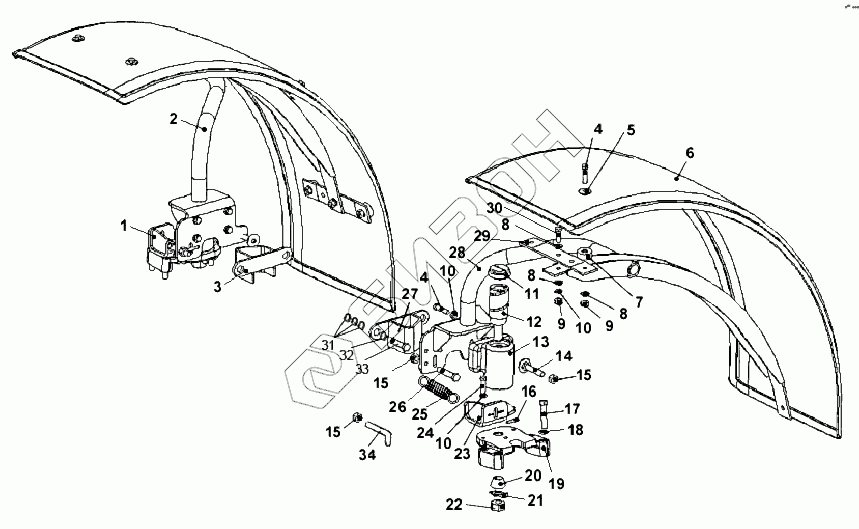

Графический каталог запасных частей к технике: МТЗ 922.3 / 922.4. Крылья передние
1
2
3
4
4
5
6
6
6
6
6
7
8
8
8
9
9
10
10
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 822-8403100-01 | 822-8403100-01 | Крыло |
Загрузка ...
|
|
| 822-8403100 | 822-8403100 | Крыло |
Загрузка ...
|
|
| 822-8403100-Б-01 | 822-8403100-Б-01 | Крыло |
Загрузка ...
|
|
| 822-8403100-Б | 822-8403100-Б | Крыло |
Загрузка ...
|
|
| 1 | 822-8403110-01 | Кронштейн |
Загрузка ...
|
|
| 2 | 822-8403115-01 | Стойка |
Загрузка ...
|
|
| 3 | 822-8403120 | Упор |
Загрузка ...
|
|
| 4 | М10-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 5 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 6 | 822-8403114 | Крыло |
Загрузка ...
|
|
| 6 | 822-8403114-А | Крыло |
Загрузка ...
|
|
| 6 | 822-8403114-А1 | Крыло |
Загрузка ...
|
|
| 7 | 80-4616017 | Ролик |
Загрузка ...
|
|
| 8 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 9 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 10 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 11 | 822-8403109 | Заглушка |
Загрузка ...
|
|
| 12 | 822-8403107 | Ось |
Загрузка ...
|
|
| 13 | 822-8403106 | Кронштейн |
Загрузка ...
|
|
| 14 | 822-8403130 | Упор |
Загрузка ...
|
|
| 15 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 16 | 822-8403101 | Штифт |
Загрузка ...
|
|
| 17 | М12-6gх60.88.35.019 | Болт |
Загрузка ...
|
|
| 18 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 19 | 822-8403108 | Основание |
Загрузка ...
|
|
| 20 | 822-8403129 | Втулка |
Загрузка ...
|
|
| 21 | Шайба20.ОТ | Шайба |
Загрузка ...
|
|
| 22 | М20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 23 | 822-8403110 | Кронштейн |
Загрузка ...
|
|
| 24 | М10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | 822-8403102 | Пружина |
Загрузка ...
|
|
| 26 | М12-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 27 | 822-8403120-01 | Упор |
Загрузка ...
|
|
| 28 | 822-8403115 | Стойка |
Загрузка ...
|
|
| 29 | 822-8403104 | Полоса |
Загрузка ...
|
|
| 30 | М10-6gх30.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 31 | C10.01.019 | Шайба |
Загрузка ...
|
|
| 32 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 33 | М16-6gx32.88.35.015 | Болт |
Загрузка ...
|
|
| 34 | 822-8403103 | Ограничитель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
