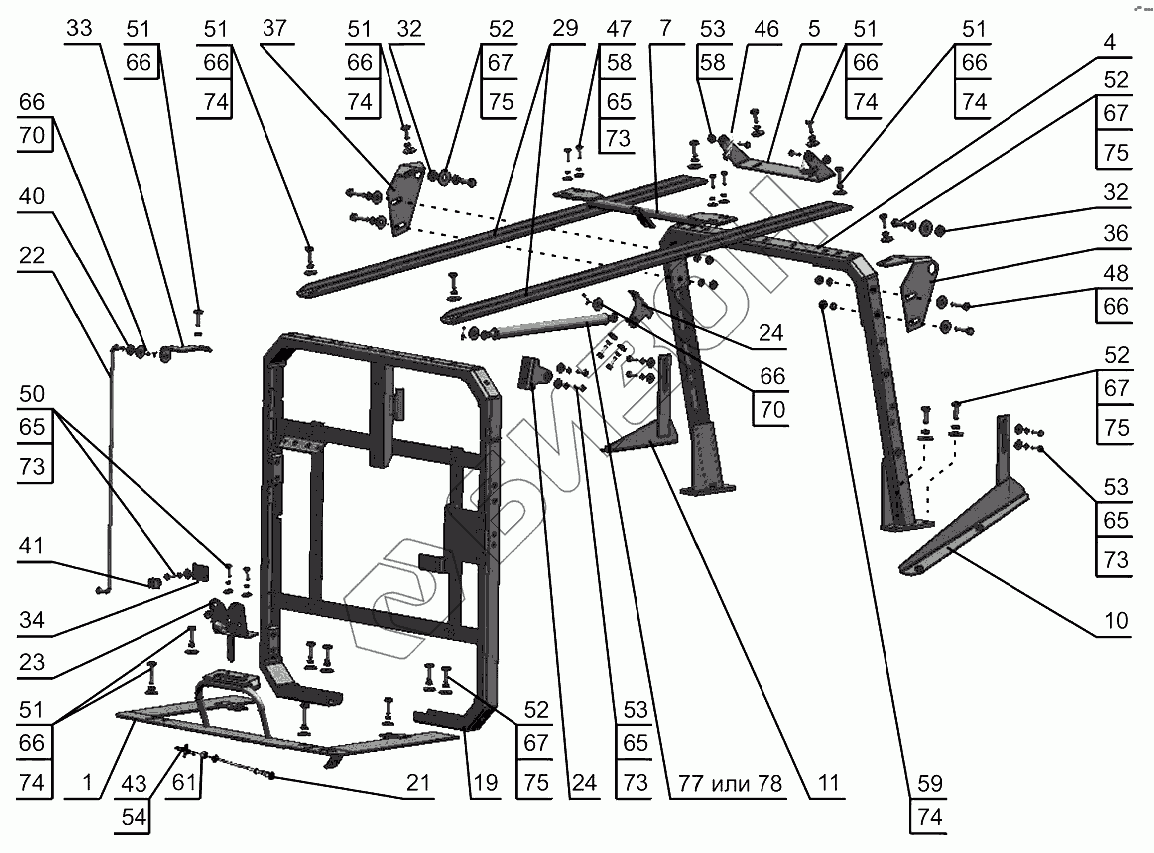

Графический каталог запасных частей к технике: МТЗ 922.3 / 922.4. Облицовка
1
4
5
7
10
11
19
21
22
23
24
24
29
32
32
33
34
36
37
40
41
43
46
47
48
50
51
51
51
51
51
51
52
52
52
52
53
53
53
54
58
58
59
61
65
65
65
65
66
66
66
66
66
66
66
66
66
67
67
67
67
70
70
73
73
73
73
74
74
74
74
74
74
75
75
75
75
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 921.3-8400005-01 | 921.3-8400005-01 | Облицовка |
Загрузка ...
|
|
| 1 | 921.3-8400040 | Рама |
Загрузка ...
|
|
| 2 | 921.3-8401090 | Решетка |
Загрузка ...
|
|
| 3 | 921.3-8402020-01 | Капот |
Загрузка ...
|
|
| 4 | 921.3-8402050 | Дуга |
Загрузка ...
|
|
| 5 | 921.3-8402080 | Опора |
Загрузка ...
|
|
| 6 | 921.3-8402095 | Фиксатор |
Загрузка ...
|
|
| 7 | 921.3-8402150 | Кронштейн |
Загрузка ...
|
|
| 8 | 921.3-8402250-А | Поручень |
Загрузка ...
|
|
| 9 | 921.3-8402330 | Люк |
Загрузка ...
|
|
| 10 | 921.3-8402460 | Опора |
Загрузка ...
|
|
| 11 | 921.3-8402460-01 | Опора |
Загрузка ...
|
|
| 19 | 950.3-8402025-А | Рамка |
Загрузка ...
|
|
| 21 | 822-8400080 | Трос управления |
Загрузка ...
|
|
| 22 | 90-8400070 | Тяга |
Загрузка ...
|
|
| 23 | 80-8402410 | Замок |
Загрузка ...
|
|
| 24 | 80-6708225-01 | Кронштейн |
Загрузка ...
|
|
| 25 | 921.3-8400020 | Каркас |
Загрузка ...
|
|
| 26 | 921.3-8400030 | Кронштейн |
Загрузка ...
|
|
| 29 | 921.3-8400013-Б | Стяжка |
Загрузка ...
|
|
| 30 | 921.3-8400017 | Решетка |
Загрузка ...
|
|
| 31 | 921.3-8400017-01 | Решетка |
Загрузка ...
|
|
| 32 | 921.3-8400077 | Втулка |
Загрузка ...
|
|
| 33 | 921.3-8400101 | Кронштейн |
Загрузка ...
|
|
| 34 | 921.3-8400102 | Кронштейн |
Загрузка ...
|
|
| 35 | 921.3-8401088 | Решетка |
Загрузка ...
|
|
| 36 | 921.3-8402071 | Кронштейн |
Загрузка ...
|
|
| 37 | 921.3-8402071-01 | Кронштейн |
Загрузка ...
|
|
| 40 | 549А-1305044 | Кольцо |
Загрузка ...
|
|
| 41 | 90-8400021 | Зажим |
Загрузка ...
|
|
| 43 | 70-4803023 | Муфта |
Загрузка ...
|
|
| 45 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 46 | Ш134-015 | Пружина |
Загрузка ...
|
|
| 47 | М6-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 48 | М8-6gх45.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 49 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 50 | М6-6gх14.88.35.019 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 51 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 52 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 53 | М6-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 54 | В.М5-6gх20.58.019 | Винт |
Загрузка ...
|
|
| 55 | В.М8-6gх25.58.019 | Винт |
Загрузка ...
|
|
| 58 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 59 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 61 | М12х1,25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 65 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 66 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 67 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 70 | 3,2х20.019 | Шплинт |
Загрузка ...
|
|
| 73 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 74 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 75 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 77 | 11.5.6308010 | Пружина газовая |
Загрузка ...
|
|
| 78 | 01625033А | Пружина газовая |
Загрузка ...
|
|
| 80 | 921.3-8402310CT2/IV | Боковина |
Загрузка ...
|
|
| 81 | 921.3-8402310-01CT2/IV | Боковина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
