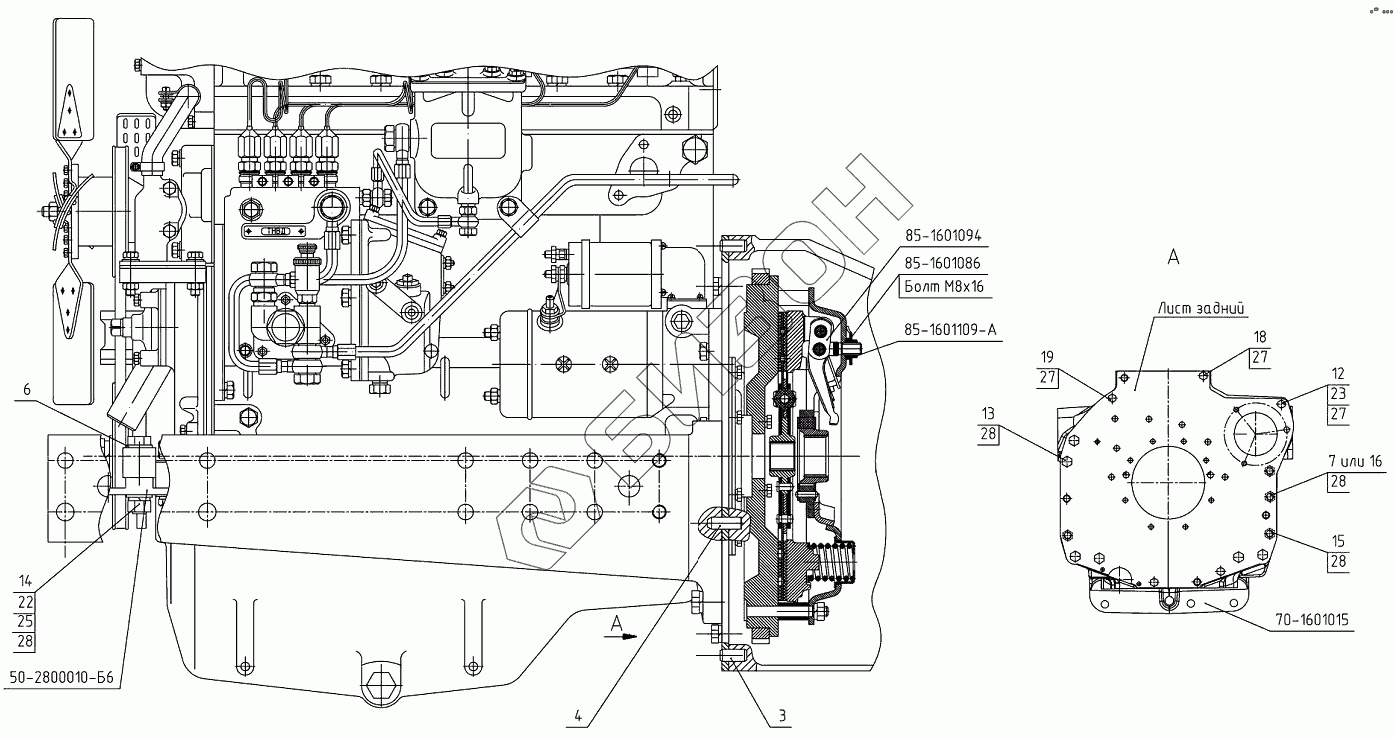

Графический каталог запасных частей к технике: МТЗ 922.3 / 922.4. Установка двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
85-1601094
70-1601015
85-1601086
БолтМ8х16
85-1601109-А
50-2800010-Б6
3
4
6
7
12
13
14
15
16
18
19
22
23
25
27
27
27
28
28
28
28
Позиция на иллюстрации Заводской номер детали Название детали Цена
70-1001001 70-1001001 Установка двигателя
Загрузка ...
85-1601094 85-1601094 Рычаг отжимной
Загрузка ...
70-1601015 70-1601015 Корпус сцепления
Загрузка ...
85-1601086 85-1601086 Шайба стопорная
Загрузка ...
БолтМ8х16 БолтМ8х16 Болт М8х16
Загрузка ...
85-1601109-А 85-1601109-А Гайка регулировочная
Загрузка ...
50-2800010-Б6 50-2800010-Б6 Полурама в сборе
Загрузка ...
3 Д01-015 Штифт установочный
Загрузка ...
4 50-1601352 Штифт
Загрузка ...
6 52-2301065 Шайба
Загрузка ...
7 70-2800016-01 Болт
Загрузка ...
12 М12-6gх65.88.35.019 Болт
Загрузка ...
13 М16-6gх60.88.35.019 Болт
Загрузка ...
14 М16-6gх100.88.35.019 Болт
Загрузка ...
15 М16-6gх120.88.35.019 Болт М16-6gх120.88.35.019
Загрузка ...
16 М16-6gх150.88.35.019 Болт М16-6gх150.88.35.019
Загрузка ...
18 М12-6gх30.88.35.019 Болт
Загрузка ...
19 М12-6gх35.88.35.019 Болт
Загрузка ...
22 М16-6Н.6.019 Гайка
Загрузка ...
23 М12-6Н.04.019 Гайка
Загрузка ...
25 С16.01.019 Шайба
Загрузка ...
27 Шайба12.ОТ Шайба
Загрузка ...
28 Шайба16.ОТ Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
