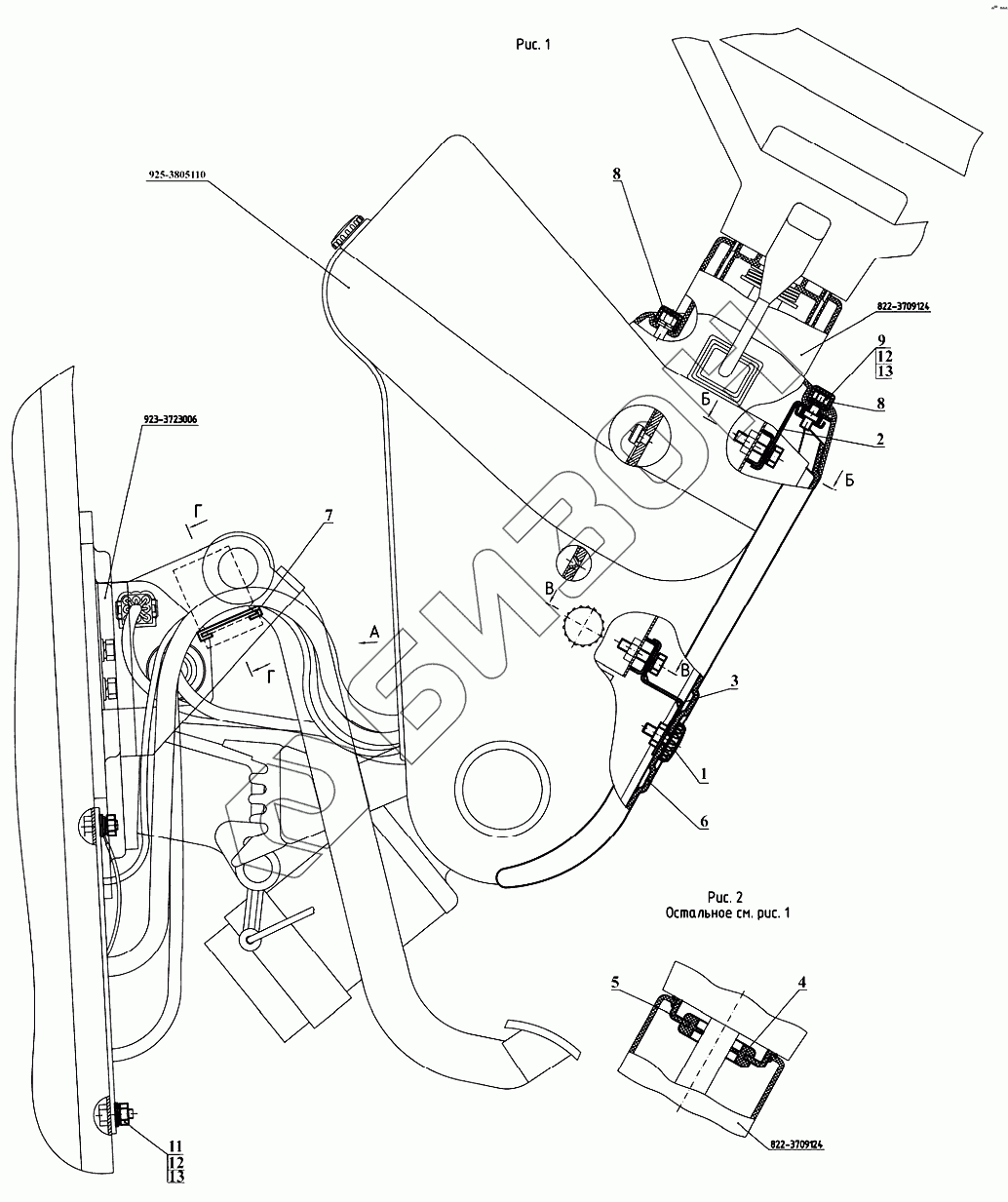

Графический каталог запасных частей к технике: МТЗ 922.3 / 922.4. Установка щитка приборов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
925-3805110
822-3709124
822-3709124
923-3723006
1
2
3
4
5
6
7
8
8
9
11
12
12
13
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
822-3805105 822-3805105 Установка щитка приборов
Загрузка ...
925-3805110 925-3805110 Щиток приборов
Загрузка ...
822-3709124 822-3709124 Чехол
Загрузка ...
923-3723006 923-3723006 Кронштейн
Загрузка ...
1 80-3805065 Винт
Загрузка ...
2 822-3805080-Б Кронштейн
Загрузка ...
3 822-3805095 Кронштейн
Загрузка ...
4 80-3723048 Втулка
Загрузка ...
5 80В-3709028 Вставка
Загрузка ...
6 822-3805163 Кожух
Загрузка ...
7 ПР-43-01 Уплотнитель
Загрузка ...
8 А30.04.017 Колпачок
Загрузка ...
9 М6-6gх16.88.35.019 Болт
Загрузка ...
10 М6-6gх25.88.35.019 Болт ГОСТ 7798-70
Загрузка ...
11 М6-6Н.6.019 Гайка
Загрузка ...
12 С6.01.019 Шайба
Загрузка ...
13 Шайба6Т Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
