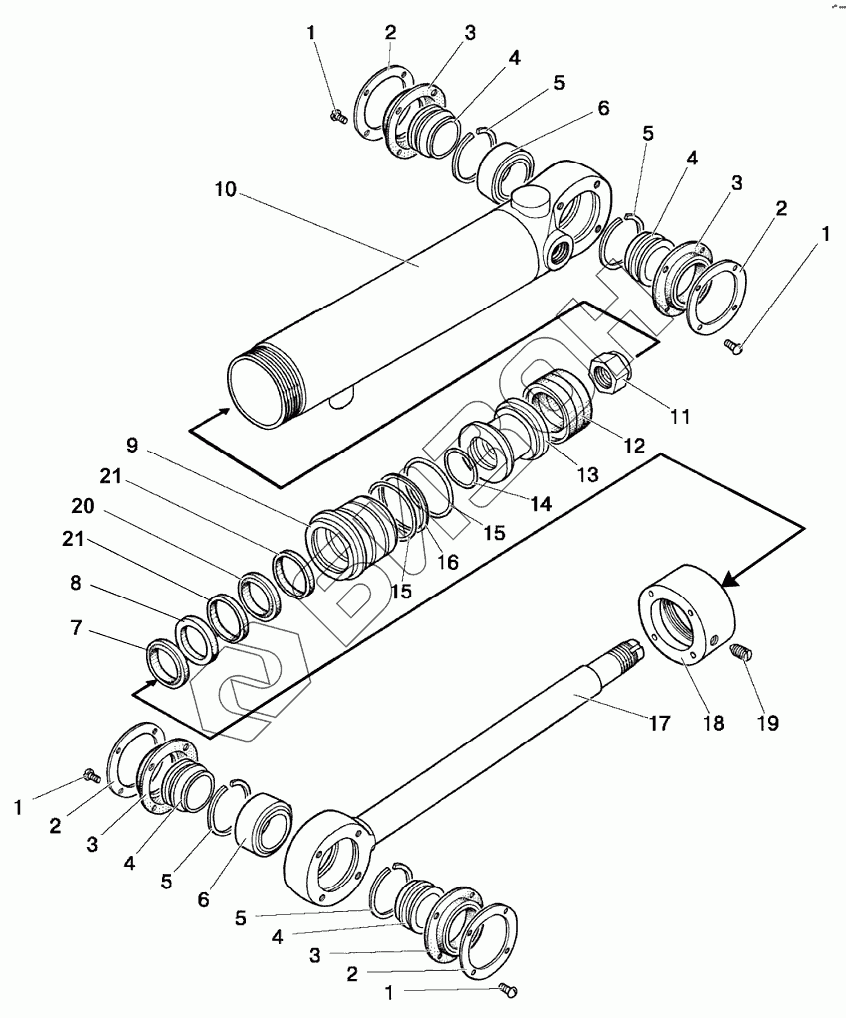

Графический каталог запасных частей к технике: МТЗ 922.5. Гидроцилиндр Ц63 (63x30-200)
1
1
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
7
7
7
8
8
8
9
10
11
12
12
12
13
14
15
15
16
16
16
17
18
19
20
20
20
21
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Ц63-3405115-А-02 | Ц63-3405115-А-02 | Гидроцилиндр в сборе |
Загрузка ...
|
|
| 1 | В.М5-6gх10.58.019 | Винт |
Загрузка ...
|
|
| 2 | 82.6-4713337 | Кольцо |
Загрузка ...
|
|
| 3 | Ц63-3405134 | Чехол |
Загрузка ...
|
|
| 4 | Ц63-3405127 | Втулка |
Загрузка ...
|
|
| 5 | С47 | Кольцо |
Загрузка ...
|
|
| 6 | ШС-30 | Подшипник |
Загрузка ...
|
|
| 7 | 24004799PU630-38,6-6,5 | Манжета штока |
Загрузка ...
|
|
| 7 | WNP100300-Z20130х38,6х5,3 | Грязесъемник |
Загрузка ...
|
|
| 8 | 24236861Т2030-38-5,7 | Уплотнение штока |
Загрузка ...
|
|
| 8 | RU0100300-Z2030х38х5,7 | Уплотнение штока |
Загрузка ...
|
|
| 9 | Ц63-3405118-Б | Крышка передняя |
Загрузка ...
|
|
| 10 | Ц63-3405120-02 | Корпус |
Загрузка ...
|
|
| 11 | Ц50-3405222 | Гайка |
Загрузка ...
|
|
| 12 | 24251803L4363-47-20.5 | Уплотнение поршня |
Загрузка ...
|
|
| 12 | РСВ0В0630-NCRO63х47х20,5 | Уплотнение поршня |
Загрузка ...
|
|
| 13 | Ц63-3405123 | Поршень |
Загрузка ...
|
|
| 14 | 030-034-25-1-4 | Кольцо |
Загрузка ...
|
|
| 15 | 055-063-46-1-4 | Кольцо |
Загрузка ...
|
|
| 16 | Ц63-3405128 | Кольцо защитное |
Загрузка ...
|
|
| 16 | 82.6-4713327 | Кольцо защитное |
Загрузка ...
|
|
| 17 | Ц63-3405121 | Шток |
Загрузка ...
|
|
| 18 | Ц63-3405124 | Гайка накидная |
Загрузка ...
|
|
| 19 | А.М8-6gх10.45Н.40Х.05 | Винт |
Загрузка ...
|
|
| 20 | 24223129ОМS-MR30-37,3-3 | Уплотнение штока |
Загрузка ...
|
|
| 20 | RSK100300-T46N30х37,3х3,2 | Уплотнение штока |
Загрузка ...
|
|
| 21 | 24226046SB30-33-5,5 | Направляющая штока |
Загрузка ...
|
|
| 21 | GR30х33х5,5-С380 | Направляющая штока |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
